組裝 9
○ 將兩個 O 形環套入取置頭的背部。
○ 小心將分配器本體裝入分配器座中。
9
如果小 O 形環被分配器本體夾壓，則 O 形環可能會損壞。 9
9
9
將分配器本體裝入分配器座中。
9
請確定分配盤正確裝入座中。平的一面必須落在星型軸上，而有台階的一面應指向分配器本體。9
9
9
○ 安裝取置頭的前部，並鎖緊所有螺絲。
9

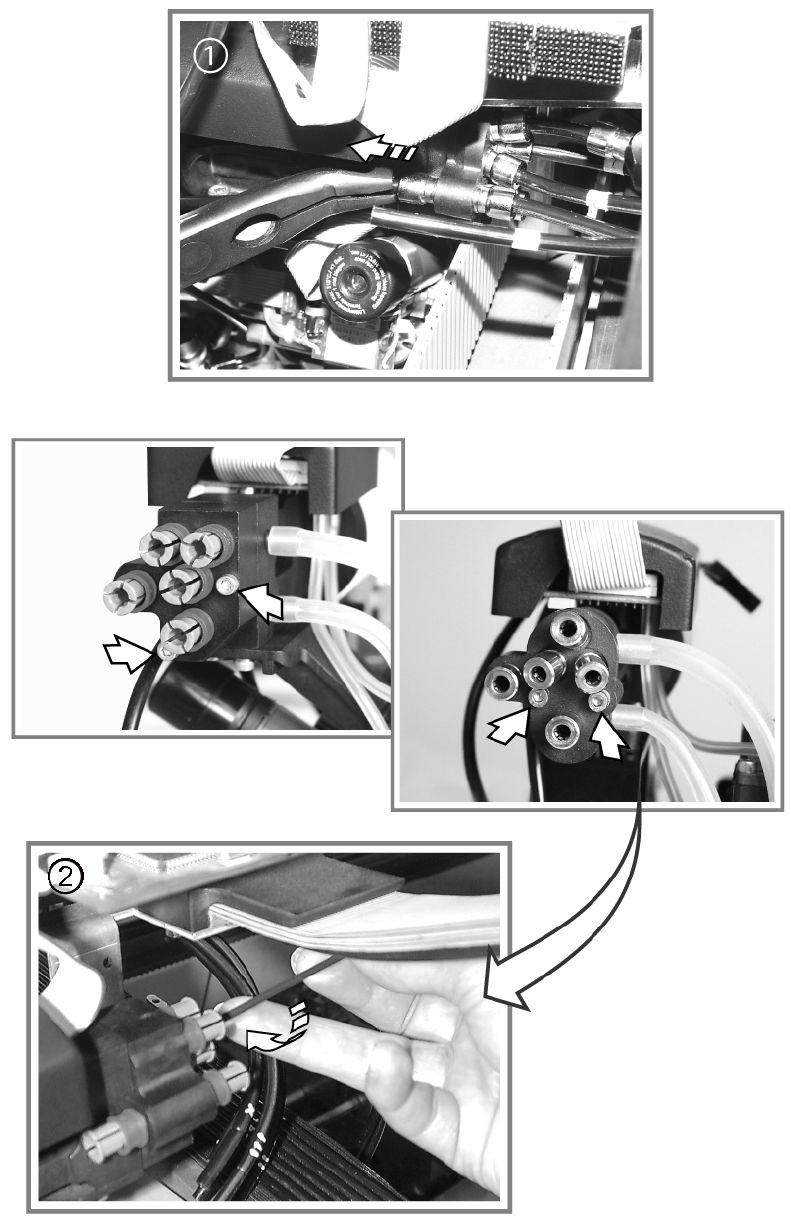

○ 將排線插入正確的插座中。
○ 連接壓縮空氣管。
9
9
