預防保養手冊 HS 保養手冊 03/2003 版 10 每 四個月保養工作 DLM2 取置頭 / 僅限 HS-60 65 S 10 您需要下列工具、耗材及備用零 件來進行每 4 個月的保養工作： 10 － 維修工具箱內 的鉗子 ( 品項編號：00 346929-01) － 短硬毛刷 － 內六角扳手組 － 無棉絮羊毛球 ( 品項編 號：00352931- 02) －乙 醇 － 無棉絮清潔布 － ISOFLEX TOPAS NCA52 ( …
保養手冊 預防保養手冊 HS
10 每四個月保養工作 DLM2 取置頭 / 僅限 HS-60 03/2003 版
64
10 每四個月保養工作 DLM2 取置頭 / 僅限 HS-60
12 節取置頭 DLM2 的構造 10
10

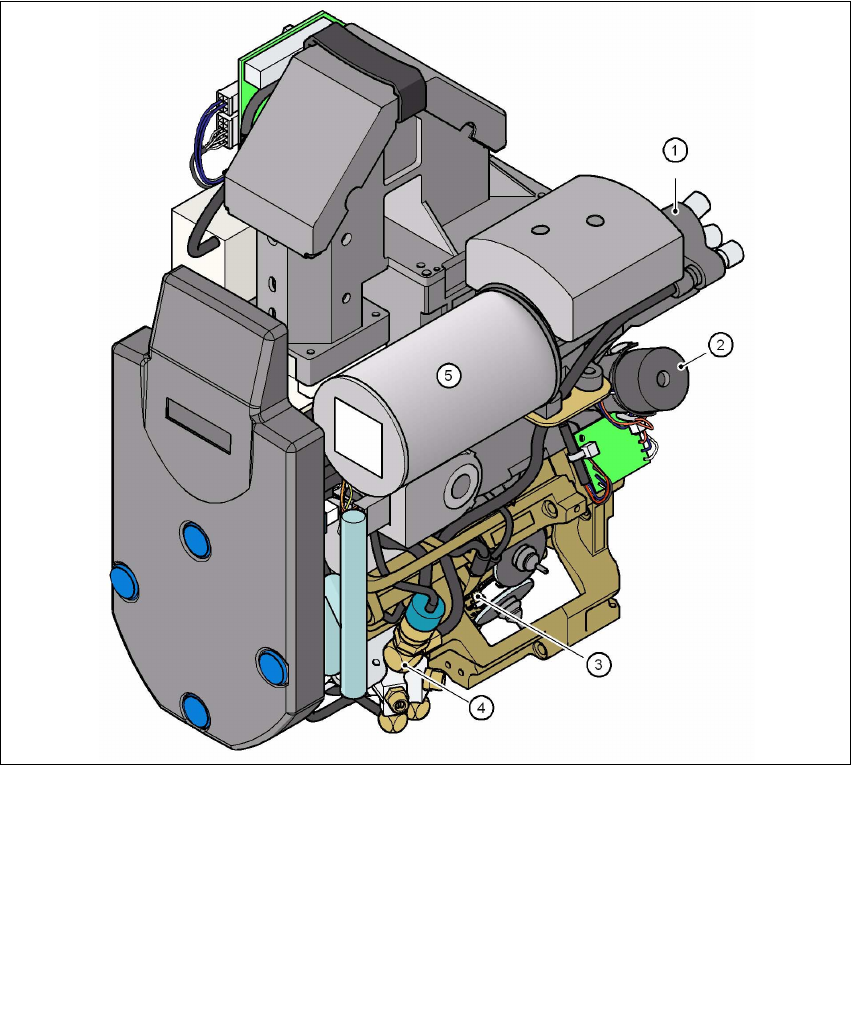

圖 10.0 - 1 12 節取置頭 /DLM2 的構造
10
10
10
(1) 真空產生器
(2) 旋轉台 DP 軸
(3) 附 12 個套管 (Sleeve) 的星型軸
(4) 空氣接觸閥
(5) 消音器
預防保養手冊 HS 保養手冊
03/2003 版 10 每四個月保養工作 DLM2 取置頭 / 僅限 HS-60
65
S 10
您需要下列工具、耗材及備用零件來進行每 4 個月的保養工作： 10
－ 維修工具箱內的鉗子 ( 品項編號：00346929-01)
－ 短硬毛刷
－ 內六角扳手組
－ 無棉絮羊毛球 ( 品項編號：00352931-02)
－乙醇
－ 無棉絮清潔布
－ ISOFLEX TOPAS NCA52 ( 品項編號：1kg 瓶裝 00328369-01，50g 罐裝 00330850-01)
－ Unisilkon L250L ( 品項編號：00310259-01)
－ 注射器含 Z 軸導軌用潤滑油脂
－ 清潔套管 (Sleeve) 組
－ 清潔 / 新的閥柱塞 (Plunger) 組
－ Z 軸用齒狀皮帶 ( 品項編號：00334936-01)
－ 分配器本體 ( 品項編號：00319827-02)
－ 旋轉台用 O 形環 ( 品項編號：00320043-01)
－ 旋轉台用齒狀皮帶 ( 品項編號：00320041-01)。

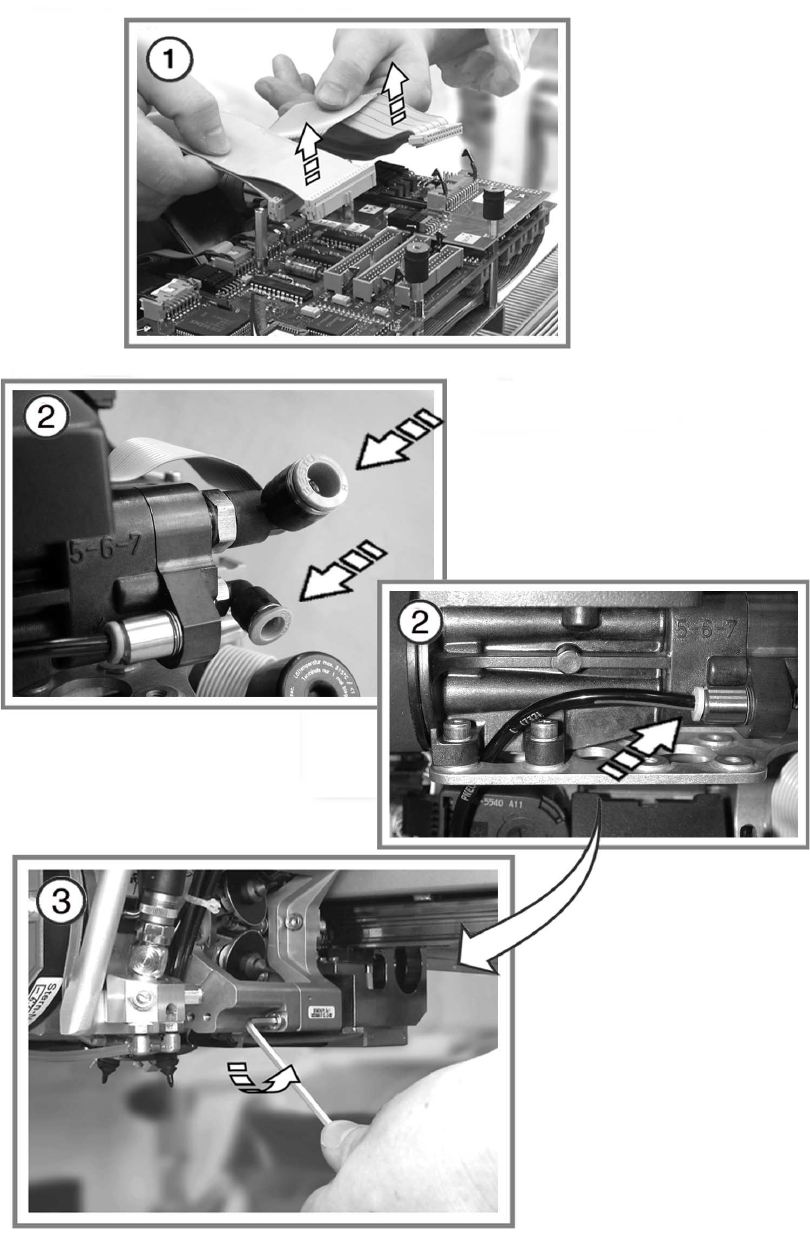

10
10
10
10
10
10
10
10
保養手冊 預防保養手冊 HS
10 每四個月保養工作 DLM2 取置頭 / 僅限 HS-60 03/2003 版
