真空產生器 10
拆開真空產生器的軟管。
使用維修工具箱中所附的鉗子。 10
10
10
10
10
建議您在拆開壓縮空氣軟管前，在軟管上貼上標籤或加以標示。 10
DLM1 取置頭的軟管已經有標示，並且已經固定指定連接部位。 10
10
使用 2.5 mm 的內六角螺絲起子拆開有 2 個文氏吸嘴的本體。
保養手冊 預防保養手冊 HS
10 每四個月保養工作 DLM2 取置頭 / 僅限 HS-60 03/2003 版
80
預防保養手冊 HS 保養手冊
03/2003 版 10 每四個月保養工作 DLM2 取置頭 / 僅限 HS-60
81

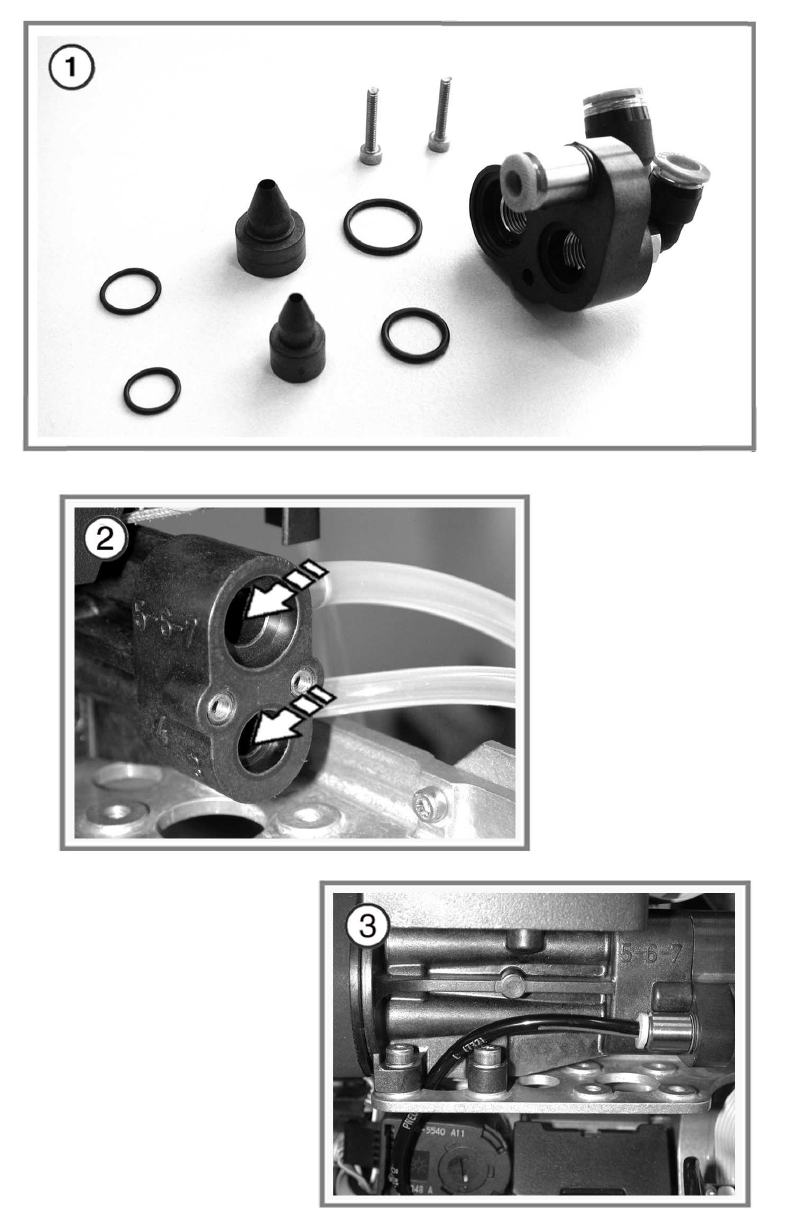

用無棉絮清潔布沾乙醇小心清潔文氏吸嘴。
用壓縮空氣徹底吹乾。
塗抹一點 Unisilkon L250L 來潤滑真空產生器的 O 形環。
用羊毛球沾乙醇清潔真空產生器本體，並用壓縮空氣徹底吹乾。
將清潔過的真空產生器零件放在乾淨的表面上。
10
消音器 10
○ 逆時針方向轉動消音器將它拆下。
用羊毛球沾乙醇清潔引導到文氏吸嘴的孔。
○ 檢查消音器是否骯髒。
如果消音器太髒，則更換新的消音器，並依前述的相反順序安裝。
10
小心不要損壞 O 形環。 10
10
10
組裝真空產生器 10
○ 組裝產生器本體及文氏吸嘴，並小心鎖緊螺絲。
重新裝上壓縮空氣軟管。
請確定軟管是否裝在正確的管接頭上。 10
軟管必須緊密套接在管接頭上。 10
10
10
10
○ 重新裝上取置頭外蓋。
○ 使用 " 單一功能 " 選單來重新拾取吸嘴。
10
試行取置運轉 10
拆離取置頭的前後部會改變元件攝影機與 PCB 攝影機之間的距離。 10
○ 請執行一次試行取置運轉來測試是否仍能維持相同的取置精確度。
○ 如果無法確保取置精確度，請重新校正取置頭。
