- 30 - NOTE( 注記 ) #01....HEAD R EV.A ヘッド ＲＥＶ．Ａ #02....AFTER HEAD REV.B ヘッド ＲＥＶ．Ｂ 以降 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-06723 LNC120_HEAD _ASSY_JM100 ＬＮＣ１２０ヘッド組＿ＪＭ１０ 1 2 401-94748 HE AD_BRACKET_ASSY_C…
- 29 -

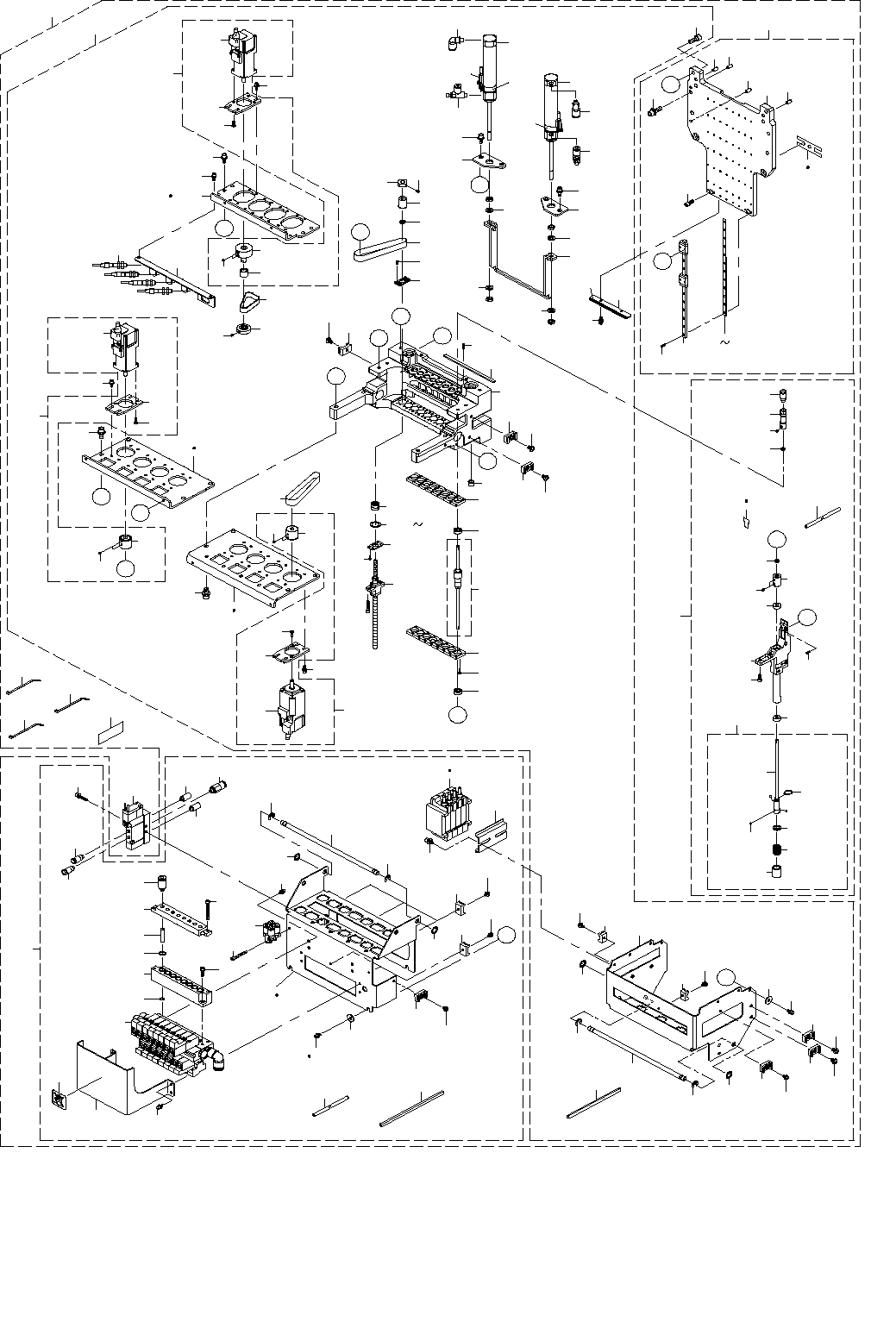

15.HEAD COMPONENTS (1)
ヘッド関係（１）
７ ８
３
４
Ａ
１５
３０
３０
３６
３２
３５
Ｅ
Ｃ
４
４
４
５
１１ １３
９
２
１６
１７
１８
１９
１９
１９
２０
２０
２０
２１
２２
２３
２７
２５
２６
２８
２４
２６
３１
２９
２９
３９
５１
５１
５２
５２
５３
５３
５４
５４
５５
５５
５６
５６
５７
５８
５９
５９
２７
６７
６９
Ａ
７０ ８７
７１
７２
８０
７４
７５
８１
７７
７６
８２
８３
８４
５９
５９
Ｂ
Ｂ
Ｃ
１４
９１
９２
１１ ８
１０３
１２１
１１ ０
１１１
１１ ２ １１ ３
Ｆ
Ｆ
Ｅ
１４１
１３３
１３４
１３５
１３７
１３６
１３８
１４７
１４６
１２４
Ｇ
６
３８
１０
３７
４０
５０
Ｈ
Ｈ
４１ ８６
４１
８６
４２
４２
４４
４５
４６
４７
４８
４３
Ｉ
Ｉ
４９
５０
４７
４６
４４
４５
４９
４３
６９
６７
６７
６８
６７
６８
７９
７８
７３
８５
１１ ５
６２
１０１
９３
１１ ７
１１ ９
１０２
９１
９２
９１
９２
１０４
１０６
１０６
１５０
１０７
１０５
１０５
１０８
１０９
１４３
１３２
Ｇ
１３９
１４２
１２９
１２８
１２７
１２６
１３１
１３０
１２３
１４０
１１ ６
１１ ６
１１ ５
１４９
８９ １２３
Ｄ
Ｄ
１
８８
４８
１１ ４
１２０
１２２
６０
９０
６１
１００
９５
９８
９６
９４
９７
９９
１４８
１２５
１４４
１４５
６４
６３
６５
６６
６４
６５
６７
６８
- 30 -
NOTE( 注記 ) #01....HEAD REV.A ヘッド ＲＥＶ．Ａ
#02....AFTER HEAD REV.B ヘッド ＲＥＶ．Ｂ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06723 LNC120_HEAD_ASSY_JM100
ＬＮＣ１２０ヘッド組＿ＪＭ１０
1
2 401-94748 HEAD_BRACKET_ASSY_CD
ヘッドブラケット組＿ＣＤ
(1)
3 401-94690 HEAD_BRACKET
ヘッドブラケット
(1)
4 PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(4)
5 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
6 401-82913 SMALL_HEAD_SCREW_M4_L=10
小頭ねじ Ｍ４＿Ｌ＝１０
(2)
7 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(1)
8 E3047-729-000 HEAD CENTER SHIM D
ヘッドセンタシム Ｄ
(1)
9 401-82828 Z_LINEAR_GUIDE
Ｚリニアガイド
(8)
10 401-82894 TORX_SCREW_M2
トルクスねじＭ２
(96)
11 401-82829 GUIDE_SHIM_D_15
ガイドシムＤ１５
(2)
12 401-82830 GUIDE_SHIM_E_15
ガイドシムＥ１５
(2)
13 401-94733 GUIDE_SHIM_F_15
ガイドシムＦ１５
(2)
14 402-06724 SPLINE_BRACKET_ASSY_JM100
スプラインブラケット組＿ＪＭ１００
(1)
15 402-06439 SPLINE_BRACKET_J1
スプラインブラケットＪ１
(1)
16 G9303-880-000 BUSH D=5
ブッシュΦ５
(2)
17 401-82833 LIMIT_DUMPER_Z
リミットダンパＺ
(1)
18 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(6)
19 HX-0029400-00 FIXED BASE
固定ベース
(3)
20 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
21 401-82834 LIMIT_DAMPER_ZD
リミットダンパＺＤ
(1)
22 401-82835 LIMIT_STOPPER_ZD
リミットストッパＺＤ
(1)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
24 401-94694 BEARING_BASE_D
ベアリングベースＤ
(8)
25 401-94695 BEARING_BASE_U
ベアリングベースＵ
(8)
26 EZ-4454066-01 BEARING (MR115ZZ)
ベアリング（ＭＲ１１５ＺＺ）
(16)
27 SM-6020602-TN SCREW M2X6
六角穴ボルト Ｍ２Ｘ６
(32)
28 401-94697 BALL_SPLINE_UNIT_4
ボールスプラインユニット＿４
(8)
29 401-94703 BEARING_PLATE
ベアリングプレート
(16)
30 SM-1020501-SN SCREW M2 L=5
皿小ねじ Ｍ２ Ｌ＝５
(64)
31 SB-1040019-00 BEARING
ころがり軸受
(8)
32 401-94704 BEARING_SHIM_10
ベアリングシム＿０．０１
(2)
33 401-94705 BEARING_SHIM_30
ベアリングシム＿０．０３
(2)
34 401-94706 BEARING_SHIM_50
ベアリングシム＿０．０５
(2)
35 401-94707 BEARING_SHIM_100
ベアリングシム＿０．１
(2)
36 401-94735 BALL_SCREW_0608
ボールスクリュー０６０８
(8)
37 401-94740 LOCK_NUT_3
ロックナット３
(8)
38 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付き止めねじ Ｍ２．５ Ｌ＝２．５
(8)
39 401-94737 Z_PULLEY
Ｚプーリ
(8)
40 401-94739 Z_BEARING_COLLAR
Ｚベアリングカラー
(8)
41
#01
401-94708 Z_MOTOR_BRACKET
Ｚモータブラケット
(2)
42 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
43 401-94709 Z_MOTOR_ASSY
Ｚモータ組＿ＣＤ
(8)
44 401-94718 MOTOR_PLATE
モータプレート
(1)
45 402-03559 SERVO MOTOR 30W(Z MARKING)
サーボモータ３０Ｗ（Ｚマーキン付き）
(1)
46 401-94738 SCREW
低頭皿ねじＭ３×８
(2)
47 401-94710 Z_MOTOR_PULLEY
Ｚモータプーリ
(1)
48 SM-8850202-TP SCREW M2.5 L=2
六角穴付き止めねじ Ｍ２．５ Ｌ＝２
(2)
49 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(32)
50 401-94711 TIMING_BELT_Z(AFTER_AGING)
タイミングベルトＺ（エージング後）
(8)
51 PA-1606008-A0 AIR CYLINDER
エア シリンダ
(2)
52 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
53 PJ-3040405-04 UNION
ユニオン
(2)
54 401-82849 CYLINDER_BRACKET
シリンダブラケット
(2)
55 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
56 PX-9500110-00 SWITCH FITTING BAND
スイッチ取付バンド
(1)
57 401-33002 NZL UP SENSOR 6T L CABLE ASM
ノズルアップセンサ（６ＴＬ）ケーブル組
(1)
58 402-06577 RELEASE_BAR_J1
リリースバーＪ１
(1)
59 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
60 402-12897 Z_MOTOR_CALBE_STAY
Ｚモータケーブルステイ
(1)
61
#01
WP-0431005-SP PLAIN WASHER
平座金
(4)
62 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
63 401-94723 CABLE_SHAFT
ケーブルシャフト
(1)
64 NP-2105800-00 PUSH NUT
プッシュ ナット
(2)
65 RE-0500000-K0 E-RING
Ｅ形止め輪 ５
(2)
66 HX-0066900-00 GROMMET
グロメット
(0.06)
67 HX-0029400-00 FIXED BASE
固定ベース
(5)
68 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
69 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
70
#01
401-94713 T_MOTOR_BRACKET
Ｔモータブラケット
(1)
71 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
72 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
73 401-94714 T_MOTOR_ASSY
Ｔモータ組＿ＣＤ
(4)
74 401-94716 T_PULLEY_A
ＴプーリＡ
(1)
75 401-94717 T_PULLEY_FLANGE_A
ＴプーリフランジＡ
(1)
76 401-94718 MOTOR_PLATE
モータプレート
(1)
77 401-87431 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(1)
78 401-94738 SCREW
低頭皿ねじＭ３×８
(2)
79 SM-8850202-TP SCREW M2.5 L=2
六角穴付き止めねじ Ｍ２．５ Ｌ＝２
(2)
80 401-94715 T_MOTOR_MI_SUPPORT_A
ＴモータＭＩサポートＡ
(4)
81 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(8)
82 401-82899 TIMING_BELT_T(AFTER_AGING)
タイミングベルトＴ（エージング後）
(4)
83 401-94719 T_SENSOR_BRACKET
Ｔセンサブラケット
(1)
84 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
85 401-83385 FIBER UNIT 2M
ファイバーユニット２Ｍ
(4)
86
#02
402-12895 Z_MOTOR_BRACKET
Ｚモータブラケット
(2)
87
#02
402-12896 T_MOTOR_BRACKET
Ｔモータブラケット
(1)
88 402-11659 HEAD_SV_BRACKET_ASSY_JM100
ヘッドＳＶブラケット組＿ＪＭ１００
(1)
89
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
90
#01
WP-0431005-SP PLAIN WASHER
平座金
(4)
91 HX-0029400-00 FIXED BASE
固定ベース
(6)
92 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
93 PJ-3010405-05 HALF UNION
ハーフ ユニオン
(8)
94 401-82852 FILTER_BOX_U
フィルタボックスＵ
(1)
95 400-46059 O RING F2
ＯリングＦ２
(8)
96 400-46646 FILTER
フィルタ
(8)
97 401-82853 FILTER_BOX_L_8
フィルタボックスＬ８
(1)
98 SL-6031242-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
99 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(2)
100 400-46058 O RING F1
ＯリングＦ１
(8)
101 401-82489 VACCUM_UNIT
バキュームユニット
(1)
102 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
103 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.92)
104 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
105 PX-0505010-00 SILENCER
消音器
(2)
106 PJ-3010405-05 HALF UNION
ハーフ ユニオン
(2)
107 400-46535 CHECK VALVE
チェックバルブ
(1)
108 PJ-3080400-06 UNION Y
ユニオン ワイ
(2)
109 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(1)
110 401-82856 DIN_RAIL
ＤＩＮレール
(1)
111 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
112 401-94684 T1_T2_T3_T4 ORIGIN SENSOR ASM
Ｔ１＿Ｔ２＿Ｔ３＿Ｔ４ 原点センサ組
(4)
113 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
(2)
114 401-94723 CABLE_SHAFT
ケーブルシャフト
(2)
115 NP-2105800-00 PUSH NUT
プッシュ ナット
(4)
116 RE-0500000-K0 E-RING
Ｅ形止め輪 ５
(4)
117 402-11491 HEAD_CAVER_J1
ヘッドカバー＿Ｊ１
(1)
118 E3858-715-000 SEAL
手振れ禁止シール
(1)
119 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
120
#01
402-11490 HEAD_SV_BRAKET_J1
ヘッドＳＶブラケット＿Ｊ１
(1)
121 HX-0067100-00 GROMMET
グロメット
(0.15)
122
#02
402-12900 HEAD_SV_BRACKET_J1
ヘッドＳＶブラケットＪ１
(1)
123
#02
SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
124 402-06725 Z_SLIDE_ASSY_JM100
Ｚスライド組＿ＪＭ１００
(8)
125 402-12260 Z_SLIDE_SHAFT_ASM_JM100
Ｚスライドシャフト組＿ＪＭ１００
(1)
126 402-06438 NOZZLE_OUTER_J1
ノズルアウタＪ１
(1)
127 RC-0560517-KP C-RING 6 (8)
Ｃ形止め輪 ６（８）
(1)
128 401-82863 OUTER_SP_HOLDER
アウタＳＰホルダ
(1)
129 401-82864 NOZZLE_OUTER_SP
ノズルアウタＳＰ
(1)
130 402-06437 Z_SLIDE_SHAFT_J1
ＺスライドシャフトＪ１
(1)
131 401-82861 STEEL_BALL
スティールボール
(3)
132 RO-0201002-00 O-RING
Ｏリング
(1)
133 401-94696 ROTARY_JOINT
ロータリージョイント
(1)
134 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付き止めねじ Ｍ２．５ Ｌ＝２．５
(2)
135 RO-0201002-00 O-RING
Ｏリング
(1)
136 PJ-3010405-05 HALF UNION
ハーフ ユニオン
(1)
137 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.24)
138 SM-6030802-TN SCREW
六角穴ボルト
(2)
139 401-94726 COUPLING_H
カップリングＨ
(1)
140 401-94728 Z_SLIDE_BRACKET
Ｚスライドブラケット
(1)
141 SM-6020302-TR SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
(4)
142 SB-1040013-00 BEARING
ころがり軸受
(2)
143 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(4)
144 401-90386 Z_SLIDE_BRACKET_SHIM_5
Ｚスライドブラケットシム５
(1)
145 401-90387 Z_SLIDE_BRACKET_SHIM_10
Ｚスライドブラケットシム１０
(1)
146 HX-0023300-00 CABLE BAND
束線バンド
(70)
147 HX-0023300-0E CABLE BAND
束線バンド
(30)
148 HX-0023300-0G CABLE BAND
束線バンド
(30)
149 E9635-455-000 REVISION SEAL
ＲＥＶ銘版
(1)
150 401-83349 NZL-UP SV CABLE ASM
ＮＺＬ−ＵＰ ＳＶケーブル組
1
- 31 -

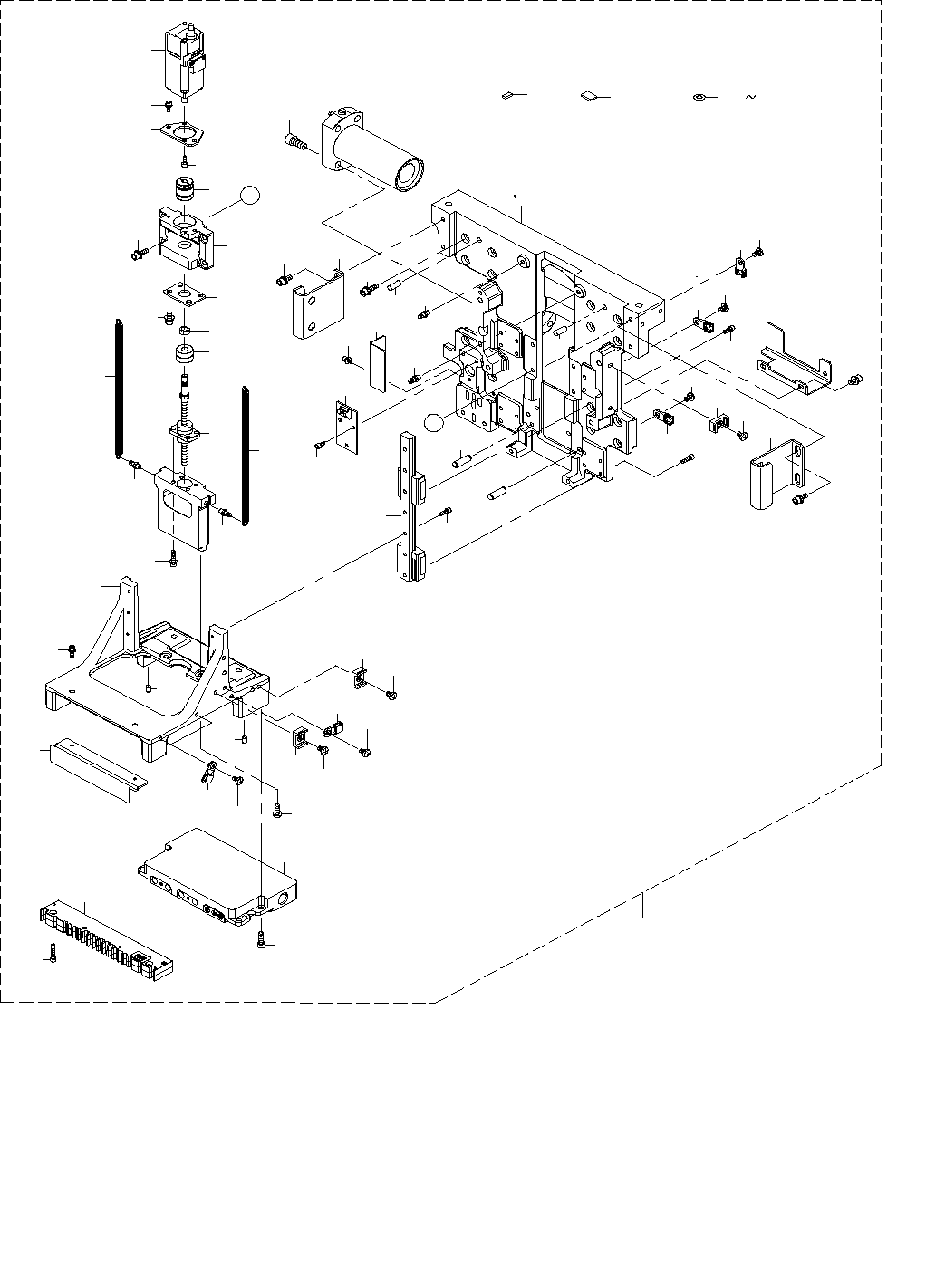

16.HEAD COMPONENTS (2)
ヘッド関係（２）
４
９
８
４
６
６
６
５
５
５
７
９
８
１１
１０
１３
１４
１５
１６
１７
１８
１９
２０
２１
２２
２３
２４
２５
２６
２９
２９
２８
２９
２９
３０
３３
３４
３４
３７
３７
３８
３９
４０
４０
４１
４２
４３
４５
４５
４４
４３
４５
４４
４５
４６
４７
５１
４８
４９
５０
Ａ
Ａ
１
３
３
３５
３６
３２
３１
２ ５５
２７
１２
５２ ５４
