- 43 - 22. PWB CONVEYOR COMPONENTS (1) 基板搬送関係（１） ２ １２ １５ １８ １５ Ｄ Ｃ Ｂ Ａ １６ １６ １４ １３ １ ２４ ２５ ２４ ２５ ２０ Ｃ １９ １１ ７ ２７ １０ ２７ ２２ ３ ４ ５ ６ ６ ５ ２６ ３１ ２３ ２１ ２１ Ｄ Ｂ Ａ １７ ３０ ２９ ２８ ２６ ３１ ２３ ９ １１ ９ １１ ７ ８ ８ ８ ７ ８ ７ ３３ ３２ ３４ ３５ ３７ ３６ ３５…
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06712 ASM_JM100_AIR_VALVE_ASSY
ＪＭ１００＿エアバルブ組
1
2 PV-0152120-00 FINGER VALVE
フィンガ バルブ
(1)
3 PJ-0252000-03 PLUG
プラグ
(1)
4 SL-4033091-SC SCREW M3 L=30
座金付きなべ小ねじ Ｍ３ Ｌ＝３０
(2)
5 400-00550 FV BRACKET
ＦＶブラケット
(1)
6 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
7 400-94700 AIR COMBINATION ASSY
エアコンビネーション組
1
8 400-63483 AIR_COMBINATION
エアーコンビネーション
(1)
9 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
10 PF-9010010-00 BRACKET
ブラケット
(1)
11 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
12 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
13 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
(0.45)
14 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
(1.1)
15 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
(1.7)
16 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
17 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.05)
18 402-06713 ASM_JM100_EJECTOR_UNIT
ＪＭ１００＿エジェクタ組
1
19 402-05717 EJSV CABLE ASM
ＥＪＳＶケーブル組
(1)
20 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(2)
21 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
22 402-06503 EJECTOR_BASE
エジェクターベース
(1)
23 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(4)
24 402-09658 EJECTOR_ASSY
エジェクタ組
(1)
25 402-01542 EJECTOR
エジェクタ
(1)
26 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
27 402-06568 BUSHING
ねじ込み式管継手
(2)
28 PV-0253010-00 CHECK VALVE
チェック バルブ
(1)
29 402-01547 EXHAUST_HOSE
エグゾーストホース
(0.18)
30 402-01546 HOSE_JOINT
ホースジョイント
(1)
31 PX-0553020-00 SILENCER
サイレンサ
(1)
32 402-06632 EJECTOR_BR
エジェクターブラケット
(1)
33 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
34 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(2)
35 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
36 402-06714 ASM_JM100_MANIFOLD ASSY
ＪＭ１００＿マニフォールド組
1
37 PJ-3091200-03 MANIFOLD
マニホールド
(1)
38 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
(2)
39 PJ-3010600-03 REDUCER
レデューサ
(6)
40 PX-9500100-00 PLUG
プラグ
(2)
41 PJ-0200000-03 PLUG 12
プラグ １２
(1)
42 PX-9500010-00 PLUG 6
止栓（φ６用）
(1)
43 PJ-3030600-01 STRAIGHT UNION 6
ストレート ユニオン ６
1
44 PJ-3081200-02 UNION Y
ユニオン ワイ
1
45 400-69259 DIFFERENT BORE UNION Y
ディファレントボレーユニオンＹ ＫＱ２Ｕ
3
46 PJ-3030800-02 STRAIGHT
ストレート
2
47 EZ-4447053-11 UNION (KQ2H06-M5N) HALF
ハ−フ ユニオン（ＫＱ２Ｈ０６−Ｍ５Ｎ）
1
48 PJ-0205000-02 PLUG
プラグ
1
49 400-69281 STREET ELBOW
ストリートエルボ
1
50 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
1
51 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
3.5
52 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
1.1
53 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
1.2
54 BT-0800501-EB URETHANE TUBE BLACK 8X5
ポリウレタン チューブ 黒 ８Ｘ５
3.2
55 BT-0600401-EB URETHANE TUBE BLACK 6X4
ポリウレタン チューブ 黒 ６Ｘ４
1.2
- 43 -

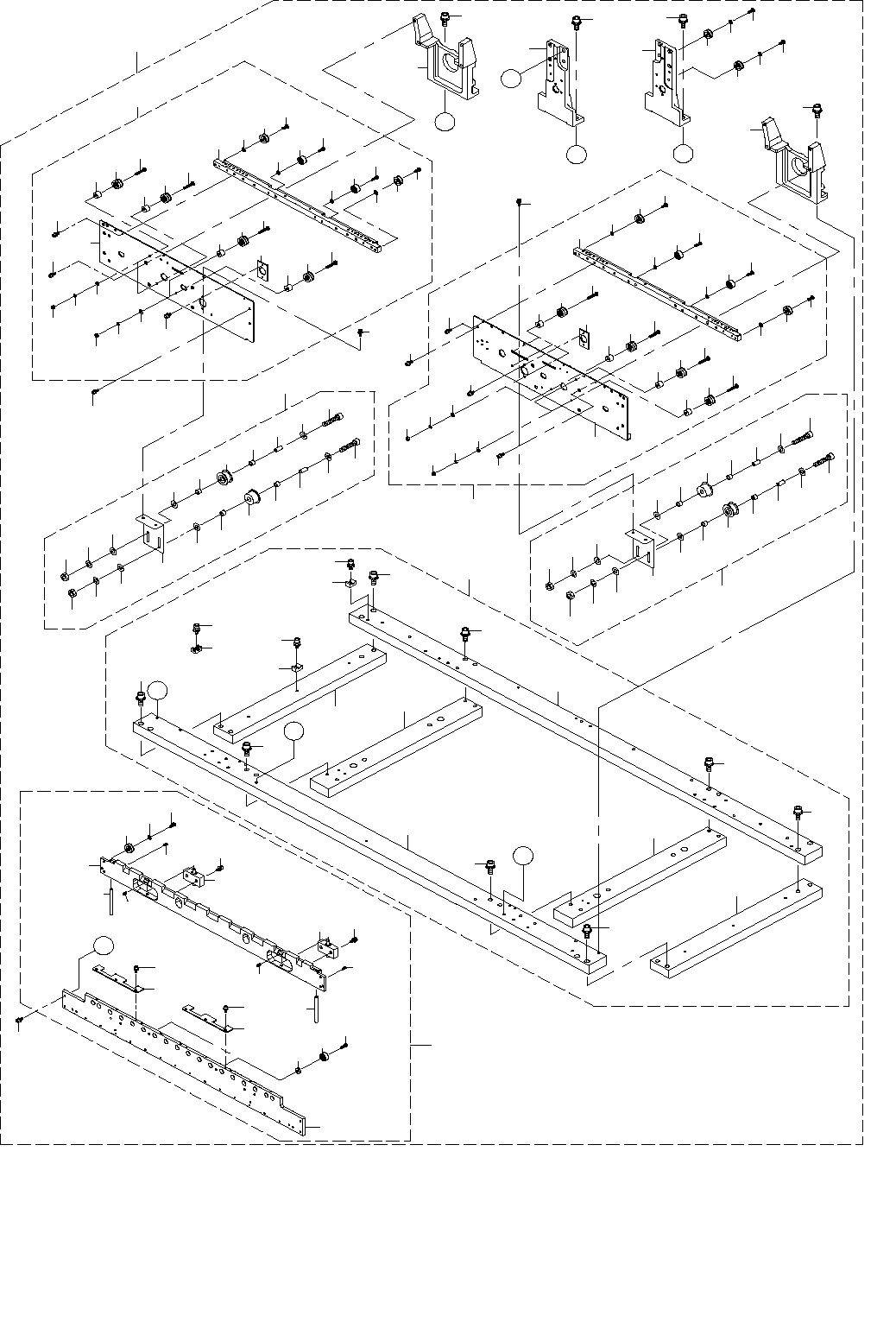

22.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
２
１２
１５
１８
１５
Ｄ
Ｃ
Ｂ
Ａ
１６
１６
１４
１３
１
２４
２５
２４
２５
２０
Ｃ
１９
１１
７
２７
１０
２７
２２
３
４
５
６
６
５
２６
３１
２３
２１
２１
Ｄ
Ｂ
Ａ
１７
３０
２９
２８
２６
３１
２３
９
１１
９
１１
７
８
８
８
７
８
７
３３
３２
３４
３５
３７
３６
３５
３６
３７
６３
７３
７２
７４
７３
７２
７４
７０
６６
６９
７０
６６
６９
５４
５３
５５
４４
５５
５３
５４
４５
４４
４６
３９
６４
５０
５２
５１
５０
５２
８５
８４
７８
８４
８２
８２
７７
８５
７９
８４
８０
８４
８２
９２
９４
９５
９２
９４
９５
８３
８７
８７
８８
９２
８２
７７
８４
８４
９２
９２
９０
９１
９０
９３
８９
９０
８１
９１
９０
９２
７８
８３
８６
７６
５６
４０
４７
４９
４８
４２
４３
４７
４９
４８
５１
９７
４１
４７
４９
４８
９８
４７
４９
４８
４５
４６
６７
６５
７１
５９
５８
６２
６１
６０
７５
９６
６０
６８
６２
７１
５９
５８
７１
５９
５８
７１
５９
５８
９８
６１
３８
５７
- 44 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06689 CONVEYOR_RAIL_F_ASM
搬送レールＦ組
1
2 402-06716 BASE BAR ASM
ベースバー組
(1)
3 400-01038 BASE BAR R(L)
ベースバーＲ（Ｌ）
(1)
4 400-01039 BASE BAR F(L)
ベースバーＦ（Ｌ）
(1)
5 400-70087 BASE BAR S(L)
ベースバーＳ（Ｌ）
(2)
6 400-00996 BASE BAR SS(L)
ベースバーＳＳ（Ｌ）
(2)
7 SL-6084092-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ８ Ｌ＝４０
(8)
8 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ６ Ｌ＝３５
(8)
9 HX-0029400-00 FIXED BASE
固定ベース
(13)
10 HX-0034400-00 FIXED BASE
束線パーツ
(2)
11 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(15)
12 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
13 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
14 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
15 400-46032 RAIL STAND F(L)
レールスタンドＦ（Ｌ）
(2)
16 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
17 SL-6041492-TN SCREW
座金付き六角穴ボルト
(4)
18 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
19 401-37175 CONVEYOR_RAIL_FC_ASM
搬送レールＦＣ組
(1)
20 401-38178 RAIL_GUIDE_F_L
レールガイドＦ＿Ｌ
(1)
21 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
22 401-38179 CONVEYOR_RAIL_FC
搬送レールＦＣ
(1)
23 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
24 E2123-721-000 PWB GUIDE PLATE F
基板ガイドプレートＦ
(4)
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(12)
26 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
27 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
28 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
29 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
30 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
31 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
32 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
33 401-38182 ROLLER_SPACER
ローラスペーサ
(2)
34 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４ Ｌ＝１６
(2)
35 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(2)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
37 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
38 401-37173 RAIL_PLATE_FL_ASM
レールプレートＦＬ組
(1)
39 401-38183 CONVEYOR_RAIL
搬送レール
(1)
40 401-36811 RAIL_PLATE_FL
レールプレートＦＬ
(1)
41 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
42 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
43 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
44 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
45 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
46 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
47 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(4)
48 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
49 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(4)
50 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
51 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(4)
52 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
53 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
54 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
55 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
56 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
57 401-37174 RAIL_PLATE_FR_ASM
レールプレートＦＲ組
(1)
58 E2055-721-000 PULLEY SPACER
プーリスペーサ
(6)
59 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(6)
60 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
61 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(6)
62 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(6)
63 401-38183 CONVEYOR_RAIL
搬送レール
(1)
64 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
65 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
66 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
67 401-36812 RAIL_PLATE_FR
レールプレートＦＲ
(1)
68 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
69 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
70 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
71 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(6)
72 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
73 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
74 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
75 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
76 400-00831 PULLEY BRAKET L ASM
プーリブラケットＬ組
(1)
77 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
78 SM-6052502-TN SCREW
六角穴ボルト
(2)
79 400-00976 PULLEY BRAKET
プーリブラケット
(1)
80 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
81 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
82 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
83 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(2)
84 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(6)
85 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
86 400-00832 PULLEY BRAKET R ASM
プーリブラケット Ｒ 組
(1)
87 SM-6052502-TN SCREW
六角穴ボルト
(2)
88 400-00976 PULLEY BRAKET
プーリブラケット
(1)
89 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
90 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
91 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(2)
92 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(6)
93 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
94 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
95 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
96 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
97 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
98 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
