- 47 - 24. PWB CONVEYOR COMPONENTS (3) 基板搬送関係（３） ３６ ３５ ３１ １ ２１ ２１ ２１ １６ ４ ２６ ３ １４ １１ ７ ６ ３０ １８ １７ ２６ ３０ １８ １７ ２６ ３５ ２０ ２０ ３３ ３４ ３２ ２ １７ １８ ３０ １９ ２２ ２４ ２３ ２５ ２６ ２８ ２７ １４ １０ １３ ５ ２４ ５ ６ １９ ８ １０ ２８ ８ ２２ ２２ １１ ７ ２９ ２３ ２５ １９ …
- 46 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37176 CONVEYOR_RAIL_R_ASM
搬送レールＲ組
1
2 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(10)
3 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
4 401-37178 RAIL_PLATE_RL_ASM
レールプレートＲＬ組
(1)
5 401-37179 SUPPORT PLATE RL ASM
サポートプレートＲＬ組
(1)
6 401-36815 SUPPORT_PLATE_RL
サポートパネルＲＬ
(1)
7 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
8 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(3)
9 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(3)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
14 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
15 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(1)
17 400-00839 DRIVE PULLEY R ASM
ドライブプーリＲ組
(1)
18 400-00840 DRIVE PULLEY R
ドライブプーリＲ
(1)
19 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
21 E3931-750-000 PULLEY WASHER
プーリスラストワッシャ
(2)
22 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
24 SB-8200001-00 BEARING
ころがり軸受
(2)
25 401-36813 RAIL_PLATE_RL
レールプレートＲＬ
(1)
26 401-38183 CONVEYOR_RAIL
搬送レール
(1)
27 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
28 SM-6051002-TN SCREW
六角穴ボルト
(8)
29 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
30 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
31 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
32 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
33 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
34 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４ Ｌ＝１６
(2)
35 401-37177 CONVEYOR_RAIL_RC_ASM
搬送レールＲＣ組
(1)
36 401-38179 CONVEYOR_RAIL_FC
搬送レールＦＣ
(1)
37 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
38 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
39 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
40 401-10109 SAFETY BAR
安全バー
(2)
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
42 E2123-721-000 PWB GUIDE PLATE F
基板ガイドプレートＦ
(4)
43 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(12)
44 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
45 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
46 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
47 401-36825 RAIL_GUIDE_R
レールガイドＲ
(1)
48 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
49 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
50 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
51 401-38182 ROLLER_SPACER
ローラスペーサ
(2)
52 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ４ Ｌ＝１６
(2)
53 401-37180 RAIL_PLATE_RR_ASM
レールプレートＲＲ組
(1)
54 E3931-750-000 PULLEY WASHER
プーリスラストワッシャ
(4)
55 401-38183 CONVEYOR_RAIL
搬送レール
(1)
56 SB-8200001-00 BEARING
ころがり軸受
(2)
57 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
58 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
59 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
60 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(2)
61 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
62 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
63 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
64 SM-6051002-TN SCREW
六角穴ボルト
(8)
65 400-00839 DRIVE PULLEY R ASM
ドライブプーリＲ組
(2)
66 400-00840 DRIVE PULLEY R
ドライブプーリＲ
(1)
67 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
68 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
69 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
70 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
71 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
72 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
73 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
74 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
75 401-37181 SUPPORT PLATE RR ASM
サポートプレートＲＲ組
(1)
76 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(6)
77 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(6)
78 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(6)
79 401-36816 SUPPORT_PLATE_RR
サポートパネルＲＲ
(1)
80 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(1)
81 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(1)
82 401-36814 RAIL_PLATE_RR
レールプレートＲＲ
(1)
83 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(2)
84 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
85 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
86 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
87 401-36817 RAIL_STAND_RL
レールスタンドＲＬ
(1)
88 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
89 401-37167 GUIDE_SHAFT_ASM_L
ガイドシャフト組Ｌ
(4)
90 SL-6052042-TN SCREW
座金付き六角穴ボルト
(1)
91 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
92 401-36819 GUIDE_SHAFT_L
ガイドシャフトＬ
(1)
93 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(1)
94 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
95 401-46998 CONVEYOR_SUPPORT_PLATE
搬送サポートプレート
(1)
96 401-36818 RAIL_STAND_RR
レールスタンドＲＲ
(1)
- 47 -

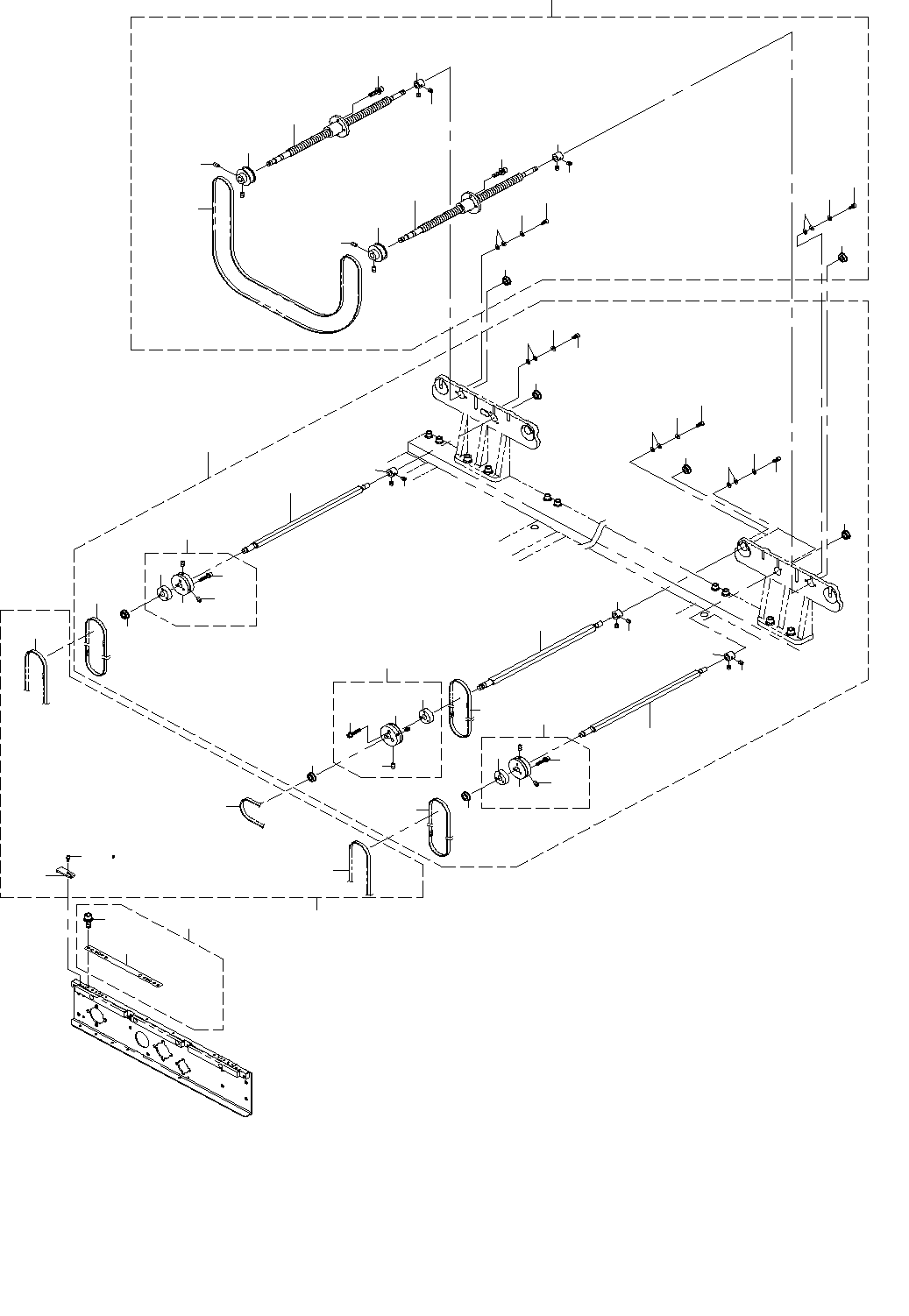

24.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
３６
３５
３１
１
２１
２１
２１
１６
４
２６
３
１４
１１
７
６
３０
１８
１７
２６
３０
１８
１７
２６
３５
２０
２０
３３
３４
３２
２
１７
１８
３０
１９
２２
２４
２３
２５
２６
２８
２７
１４
１０
１３
５
２４
５
６
１９
８
１０
２８
８
２２
２２
１１
７
２９
２３
２５
１９
１５
１２
１５
２４
２３
２５
２６
２６
９
２７
９
２８
２７
１２
- 48 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00860 PWB GUIDE ASM
基板ガイド組
1
2 400-00861 PWB GUIDE U
基板ガイドＵ
(8)
3 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
4 400-01003 SCREW SHAFT ASM(L)
スクリュウシャフト組（Ｌ）
1
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 E2156-721-000 PULLEY A
プーリ Ａ
(2)
11 WP-0320500-SF WASHER M3
平座金小形丸 Ｍ３
(8)
12 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
13 E2146-721-000 TIMING BELT
タイミングベルト
(1)
14 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
15 400-15578 SCREW SHAFT(L)
スクリュウシャフト（Ｌ）
(2)
16 400-54803 DRIVE SHAFT ASM L(6)
ドライブシャフト組Ｌ（６）
1
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(6)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
19 E2152-721-000 DRIVE SHAFT C
ドライブシャフトＣ
(3)
20 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
21 400-00849 DRIVE PULLEY F ASM
ドライブプーリＦ組
(3)
22 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
23 400-00850 DRIVE PULLEY F
ドライブプーリＦ
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 400-00851 MOTOR PULLEY B
モータプーリＢ
(1)
26 SB-1080002-00 SIDE BEARING
サイドベアリング
(6)
27 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(6)
28 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
29 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(1)
30 WP-0320500-SF WASHER M3
平座金小形丸 Ｍ３
(12)
31 400-01068 CONVEYOR BELT ASM(L)
搬送ベルト組（Ｌ）
1
32 E2046-725-000 PWB INNER
基板インナ
(12)
33 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(8)
34 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(16)
35 400-00863 CONVEYOR BELT S
搬送ベルトＳ
(4)
36 400-01070 CONVEYOR BELT C(L)
搬送ベルトＣ（Ｌ）
(2)
