JM-100-Rev02 - 第56页
- 51 - 26. PWB CONVEYOR COMPONENTS (5) 基板搬送関係（５） ２ ３０ ２９ ２８ Ｂ Ｂ ２７ ２６ １３ １２ １１ １０ ９ １６ １ １９ Ａ ２０ ２０ １７ Ａ ２１ １８ ２５ ２２ ２３ ２４ ５ ３０ ４ １５ １４ ３ ６ ８ ７
- 50 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-13944 RAIL SUPPORT L
レールサポートＬ
1
2 401-37168 CONVEYOR_MOTOR_ASM
搬送モータ組
1
3 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
4 401-37169 CONVEYOR_MOTOR_C_ASM
搬送モータＣ組
(1)
5 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
6 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
7 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(1)
8 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(1)
9 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
10 400-01009 MOTOR BRAKET C(L)
モータブラケットＣ（Ｌ）
(1)
11 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
12 401-37170 CONVEYOR_MOTOR_LR_ASM
搬送モータＬＲ組
(2)
13 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(2)
14 SL-6041242-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
15 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
16 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
17 400-46034 MOTOR BRACKET S(6)
ばね座金Ｓ（６）
(1)
18 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
19 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
20 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
2
21 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
22 402-06718 WAIT_SENSOR_UNIT
ウェイトセンサユニット
1
23 401-10110 WAIT_SENSOR_BR
ウェイトセンサＢＲ
(1)
24 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
25 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
26 402-05760 WAIT STOP COUT SENS ASM
ウェイトストップＣＯＵＴセンサ組
(1)
27 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール２（２５）
3
28 402-06579 HANDLE_SHAFT_J1
ハンドルシャフトＪ１
1
29 EA-9500B01-00 CABLE BAND
束線バンド
40
30 400-13197 CONVEYOR COUPLING
搬送カプリング
1
31 SM-8050502-TP SCREW M5 L=5
止めねじ
4
32 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
4
33 402-06687 BU_HOME_SENSOR_BRACKET_ASM
ＢＵホームセンサブラケット組
1
34 EA-9500B01-00 CABLE BAND
束線バンド
(1)
35 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ／ＢＵ 原点センサワイヤー組
(1)
36 401-36833 BU_SENSOR_BRACKET
ＢＵセンサブラケット
(1)
37 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
38 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
39 402-06719 DRIVER_UNIT
ドライバユニット
1
40 402-06511 CONV_DRIVER_BASE
搬送ドライバベース
(1)
41 HX-0068900-00 UNIT
装置
(1)
42 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
43 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
44 HX-0070600-00 MOUNT BASE
マウントベース
(5)
45 EA-9500B01-00 CABLE BAND
束線バンド
(5)
46 402-06512 CONV_DRIVER_COVER
搬送ドライバカバー
(1)
47 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
48 HM-0013200-00 STEPPING MOTOR
モータドライバ
(3)
49 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(3)
50 402-06720 CONVEYOR_PCB_R_ASM
搬送基板Ｒ組
1
51 402-06513 CONV_PWB_BASE_J1
搬送基板ベースＪ１
(1)
52 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
53 401-28875 CONVEYOR PCB ASM
搬送基板組
(1)
54 401-83075 PWB_COVER_SIDE
基板カバーサイド
(1)
55 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
56 401-83076 PWB_COVER_TOP
基板カバートップ
(1)
57 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
58 HX-0070600-00 MOUNT BASE
マウントベース
(10)
59 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
60 402-06721 CONVEYOR_PCB_L_ASM
搬送基板Ｌ組
1
61 402-06513 CONV_PWB_BASE_J1
搬送基板ベースＪ１
(1)
62 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
63 HX-0033900-0A SPACER
スペーサ
(4)
64 401-28875 CONVEYOR PCB ASM
搬送基板組
(1)
65 401-83075 PWB_COVER_SIDE
基板カバーサイド
(1)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
67 401-83076 PWB_COVER_TOP
基板カバートップ
(1)
68 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
69 HX-0070600-00 MOUNT BASE
マウントベース
(10)
70 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
- 51 -

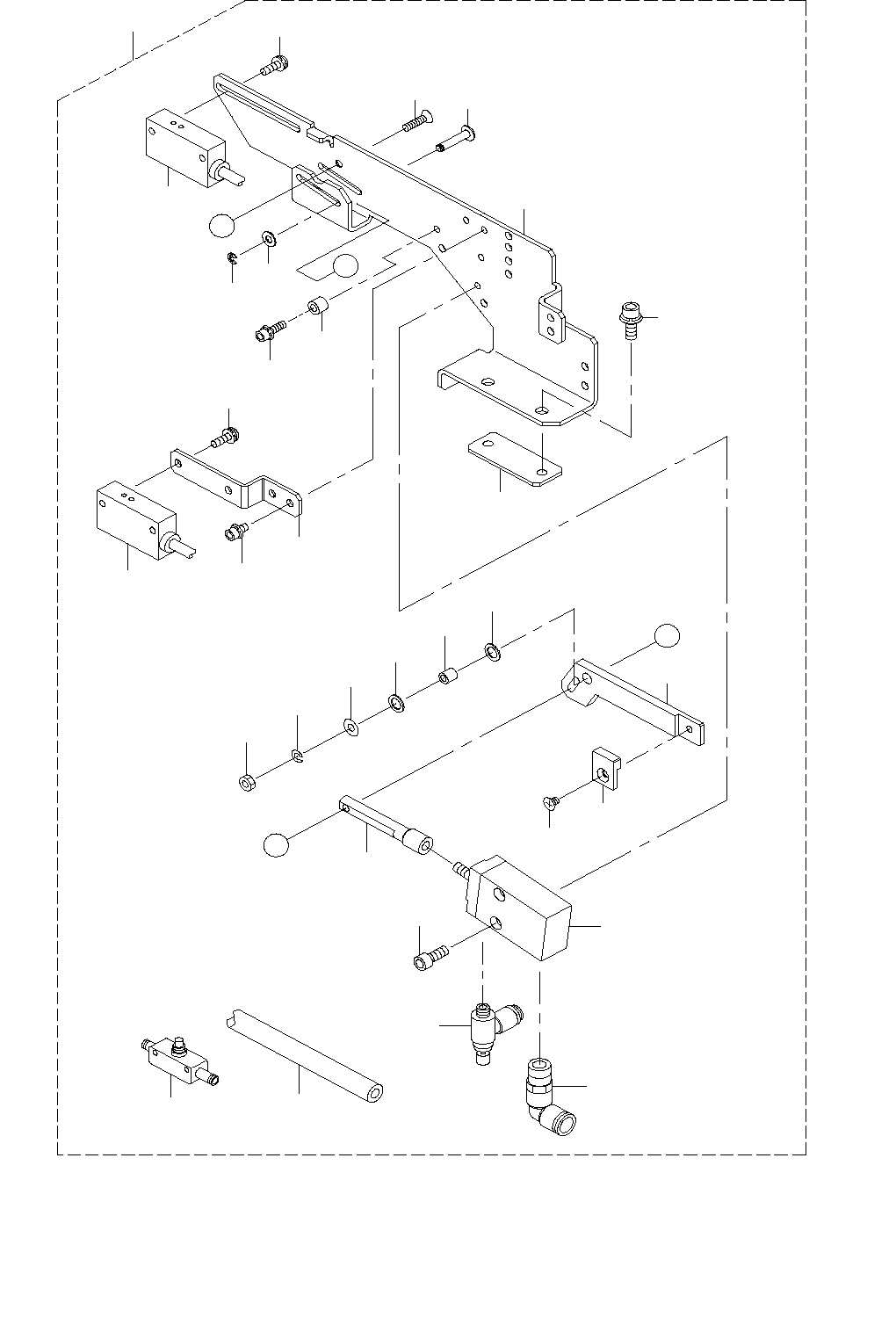

26.PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
２
３０
２９
２８
Ｂ
Ｂ
２７
２６
１３
１２
１１
１０
９
１６
１
１９
Ａ
２０
２０
１７
Ａ
２１
１８
２５
２２
２３
２４
５
３０
４
１５
１４
３
６
８
７
- 52 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06717 STOPPER_ASM
ストッパ組
1
2 402-05760 WAIT_STOP_COUT_SENS_ASM
ウェイトストップＣＯＵＴセンサ組
(2)
3 401-36820 STOPPER_FRAME
ストッパーフレーム
(1)
4 402-05760 WAIT STOP COUT SENS ASM
ウェイトストップＣＯＵＴセンサ組
(1)
5 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(1)
6 400-00910 STOPPER PIN
ストッパピン
(1)
7 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
8 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
9 400-00911 STOPER CONNECT
ストッパコネクト
(1)
10 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
11 SM-6031402-TN SCREW M3X0.5 L=14
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝１４
(2)
12 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
13 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
14 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
15 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
16 400-00909 STOPER
ストッパ
(1)
17 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
18 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ＝４
(1)
19 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
20 E2039-721-000 WASHER A
スラストワッシャＡ
(2)
21 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
22 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
23 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(1)
24 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
25 400-23788 STOPER SPACER
ストッパスペーサ
(1)
26 PC-0124010-00 SPEED CONTROLLER
スピードコントローラ
(1)
27 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.5)
28 401-13940 CO SENSOR BR
ＣＯセンサＢＲ
(1)
29 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
30 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(4)
