- 71 - 36. SMT FEEDER FLOA T SENSOR COMPONENTS ＳＭＴ フィーダ浮きセンサ関係 ８ ６ ５ ４ ７ ４ ８ ４ ５ ４ ６ ７ ３ ３ ２ ７ ７ ８ ８ ９ ９ １１ １０ １４ １６ １７ １５ １３ １２ １ ２０ ２０ ２２ ２１ ２５ ２４ ２４ ２５ ２３ ２１ ２６ ２６ ２５ ２１ ２２ ２４ ２１ ２４ ２３ ２５ ２７ ２８ １８ １９
- 70 -
NOTE( 注記 ) #01....FOR 250MM ２５０ ＭＭ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-07346 CONVEYOR_COVER_ASM
搬送カバー組
1
2
#01
402-07347 CONVEYOR_COVER_250_ASM
搬送カバー＿２５０ｍｍ組
1
3 402-06680 CONVEYOR_COVER_R_ASM
搬送カバーＲ組
(1)
4
#01
402-07439 CONVEYOR_COVER_R_250_ASM
搬送基板Ｒ＿２５０組
(1)
5 402-06591 CONV_COVER_R
搬送カバーＲ
(1)
6
#01
402-06600 CONV_COVER_R_250
搬送カバーＲ＿２５０
(1)
7 402-06592 CONV_UPPER_COVER_R
搬送アッパーカバーＲ
(1)
8
#01
402-06601 CONV_UPPER_COVER_R_250
搬送アッパーカバーＲ＿２５０
(1)
9 401-47168 CONVEYOR_SIDE_COVER_L
搬送サイド＿カバー＿Ｌ
(1)
10
#01
401-86620 CONVEYOR_SIDE_COVER_L_300
搬送サイドカバーＬ＿３００
(1)
11 401-47170 CONVEYOR_COVER_STOPPER
搬送カバー＿ストッパー
(1)
12
#01
401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(1)
13 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
14 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
15 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(19)
16
#01
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(24)
17 400-01490 TAPE
テープ
(1.5)
18 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(2)
19 E5721-729-000 LABEL
荷重禁止シール
(1)
20 402-06679 CONVEYOR_COVER_L_ASM
搬送カバーＬ組
(1)
21
#01
402-07440 CONVEYOR_COVER_L_250_ASM
搬送基板Ｌ＿２５０組
(1)
22 402-06593 CONV_COVER_L
搬送カバーＬ
(1)
23
#01
402-06602 CONV_COVER_L_250
搬送カバーＬ＿２５０
(1)
24 402-06594 CONV_UPPER_COVER_L
搬送アッパーカバーＬ
(1)
25
#01
402-06603 CONV_UPPER_COVER_L_250
搬送アッパーカバーＬ＿２５０
(1)
26 402-06595 CONV_SIDE_COVER_L
搬送サイドカバーＬ
(1)
27
#01
401-86620 CONVEYOR_SIDE_COVER_L_300
搬送サイドカバーＬ＿３００
(1)
28 401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(1)
29 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
30 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
31 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
32
#01
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(24)
33 400-01490 TAPE
テープ
(1.5)
34 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(2)
35 E5721-729-000 LABEL
荷重禁止シール
(1)
- 71 -

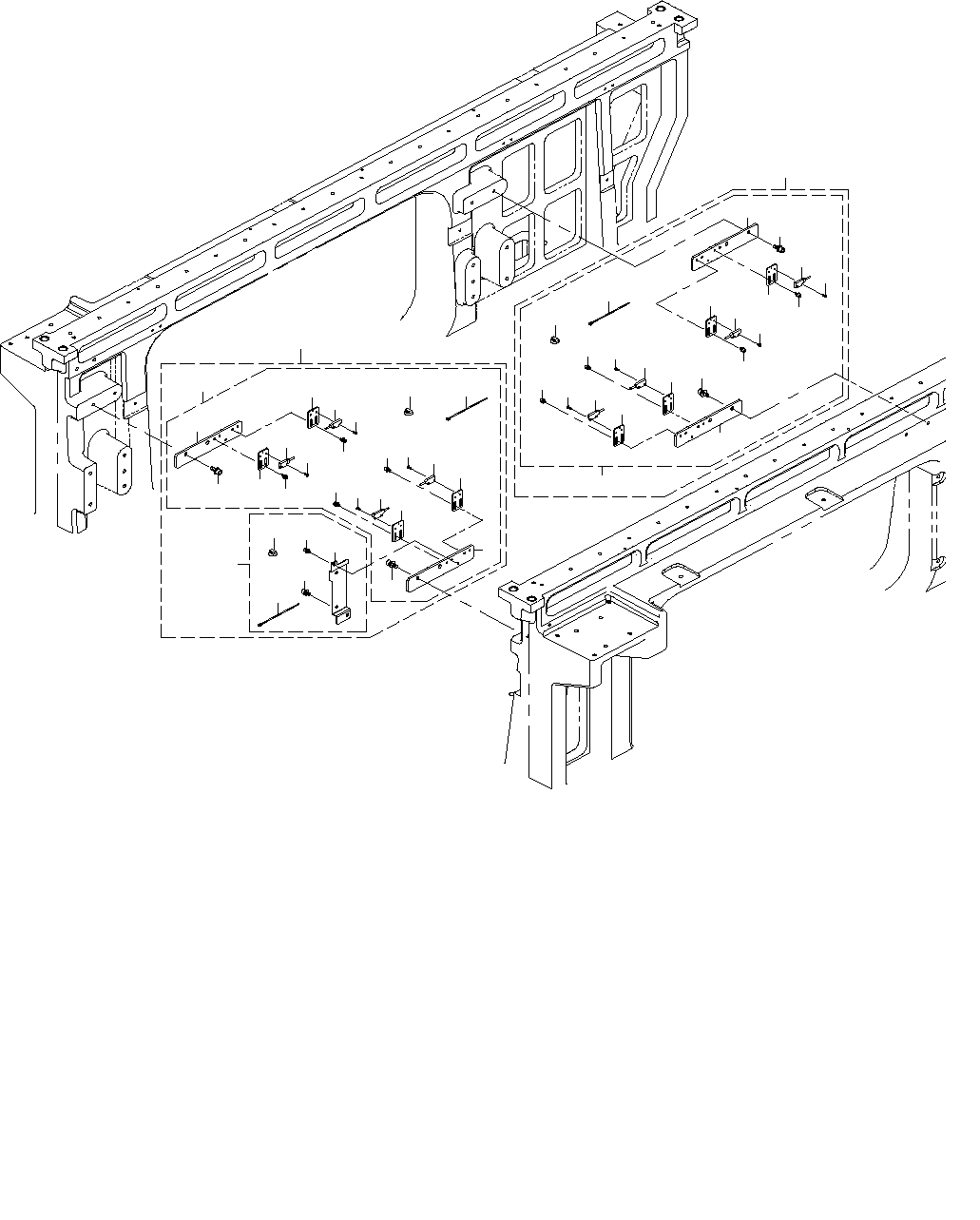

36.SMT FEEDER FLOAT SENSOR COMPONENTS
ＳＭＴ フィーダ浮きセンサ関係
８
６
５
４
７
４
８
４
５
４
６
７
３
３
２
７
７
８
８
９
９
１１
１０
１４
１６
１７
１５
１３
１２
１
２０
２０
２２
２１
２５
２４
２４
２５
２３
２１
２６
２６
２５
２１
２２
２４
２１
２４
２３
２５
２７
２８
１８
１９
- 72 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-07348 SMT_FEEDER_SENSOR_F
ＳＭＴフィーダ浮きセンサＦ
1
2 402-07390 FEEDER_SENSOR_UNIT
フィーダセンサユニット
(1)
3 402-06473 FDS_BASE
ＦＤＳベース
(2)
4 401-10190 FSD_BR
ＦＳＤブラケット
(4)
5 401-81501 SEPARATE SENSOR RECEIVER ASM
セパレートセンサ＿受光組
(2)
6 401-81502 SEPARATE SENSOR EMISSION ASM
セパレートセンサ＿投光組
(2)
7 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
8 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
9 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
10 HX-0070600-00 MOUNT BASE
マウントベース
(2)
11 EA-9500B01-00 CABLE BAND
束線バンド
(2)
12 402-11886 FDS_CABLE_BR_ASM
ＦＤＳケーブルブラケット組
(1)
13 402-11887 FDS_CABLE_BR
ＦＤＳケーブルブラケット
(1)
14 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
16 HX-0070600-00 MOUNT BASE
マウントベース
(2)
17 EA-9500B01-00 CABLE BAND
束線バンド
(2)
18 402-07349 SMT_FEEDER_SENSOR_R
ＳＭＴフィーダ浮きセンサＲ
1
19 402-07390 FEEDER_SENSOR_UNIT
フィーダセンサユニット
(1)
20 402-06473 FDS_BASE
ＦＤＳベース
(2)
21 401-10190 FSD_BR
ＦＳＤブラケット
(4)
22 401-81501 SEPARATE SENSOR RECEIVER ASM
セパレートセンサ＿受光組
(2)
23 401-81502 SEPARATE SENSOR EMISSION ASM
セパレートセンサ＿投光組
(2)
24 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
26 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
27 HX-0070600-00 MOUNT BASE
マウントベース
(2)
28 EA-9500B01-00 CABLE BAND
束線バンド
(2)
