- 81 - 41. AWC COMPONENTS ＡＷＣ 関係 ６ ３ ２ １２ ５ ４ ８ １０ ９ １１ １ ７ １３ ２２ １４ １５ １３ １４ ２３ １５ １６ １９ ２７ ２０ ２１ １８ ２４ ２５ １７ １８ １７ １８ ２６
- 80 -
NOTE( 注記 ) #01....FOR LEFT SIDE 左側用
#02....FOR RIGHT SIDE 右側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
402-07357 CONVEYOR_EXTENSION_250_L_ASM
搬送延長 ２５０ｍｍ＿左側組
1
2
#02
402-07358 CONVEYOR_EXTENSION_250_R_ASM
搬送延長 ２５０ｍｍ＿右側組
1
3 400-11060 RAIL PLATE F(250)
レールプレートＦ（２５０）
(1)
4 400-11061 RAIL PLATE R(250)
レールプレートＲ（２５０）
(1)
5 401-38188 RAIL_F_250
レール＿Ｆ＿２５０
(1)
6 401-38189 RAIL_R_250
レール＿Ｒ＿２５０
(1)
7 401-38190 PWB_GUIDE_EX_250
ＰＷＢガイド＿ＥＸ＿２５０
(2)
8 400-11065 CONVEYOR BELT EX(250)
搬送ベルトＥＸ（２５０）
(2)
9 401-40931 JOINT_PLATE_250
ジョイント＿プレート＿２５０
(2)
10 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
11 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(4)
12 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
13 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(12)
14 NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
(12)
15 HX-0044000-00 CABLE BAND
束線バンド
(5)
16 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(4)
17 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(4)
18 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
- 81 -

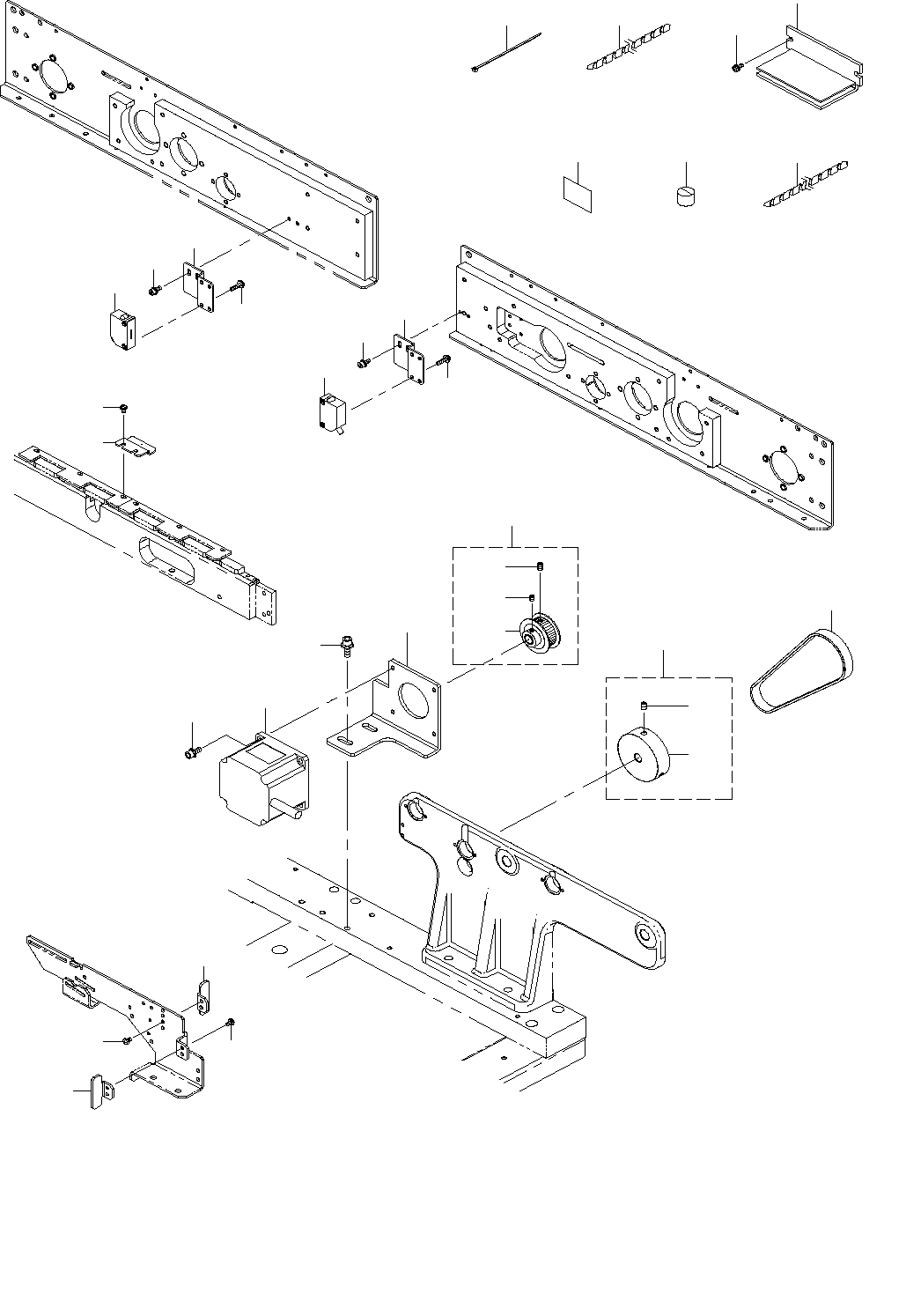

41.AWC COMPONENTS
ＡＷＣ 関係
６
３
２
１２
５
４
８
１０
９
１１
１
７
１３
２２
１４
１５
１３
１４
２３
１５
１６
１９
２７
２０
２１
１８
２４
２５
１７
１８
１７
１８
２６
- 82 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2163-725-000 AWC BRACKET E
ＡＷＣ ブラケット Ｅ
1
2 401-29040 AWC MOTOR ASM
ＡＷＣモータ組
1
3 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
4
4 400-00768 AWC PULLEY A ASM
ＡＷＣプーリＡ組
1
5 E2153-725-000 AWC PULLEY A
ＡＷＣ プーリ Ａ
(1)
6 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
7 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
2
8 400-00769 AWC PULLEY B ASM
ＡＷＣプーリＢ組
1
9 E2154-725-000 AWC PULLEY B
ＡＷＣ プーリ Ｂ
(1)
10 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
11 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
12 E2160-725-000 AWC BELT (E)
ＡＷＣ ベルト （Ｅ）
1
13 401-47054 SENSOR_BR_AWC
センサブラケット＿ＡＷＣ
2
14 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
15 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
4
16 EA-9500B01-00 CABLE BAND
束線バンド
2
17 400-65488 BU PIN SENSOR DOG
ＢＵピンセンサドグ
2
18 SM-4030501-SN SCREW M3 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
2
19 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
0.32
20 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
1
21 402-06618 AWC_OP_DOG
ＡＷＣ＿ＯＰドグ
1
22 401-61236 BU PIN EMISSION SENS ASM
ＢＵピン投光センサ組
1
23 401-61237 BU PIN RECEIVE SENS ASM
ＢＵピン受光センサ組
1
24 HM-0013200-00 STEPPING MOTOR
モータドライバ
1
25 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
26 HX-0032600-0J GROMMET
ドームプラグ
1
27 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
0.55
