- 92 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-1390 3 CLINCH_HE AD_U_ASM クリンチヘッドＵ組 1 2 402-13864 CLINCH_CLAW_ 001_L クリンチクロー００１＿レーザー (2) 3 402-13792 CLINCH_CLAW_BA SE クリンチクローベース (2) 4 PH-0200062-C0 PARALLE…
- 91 -

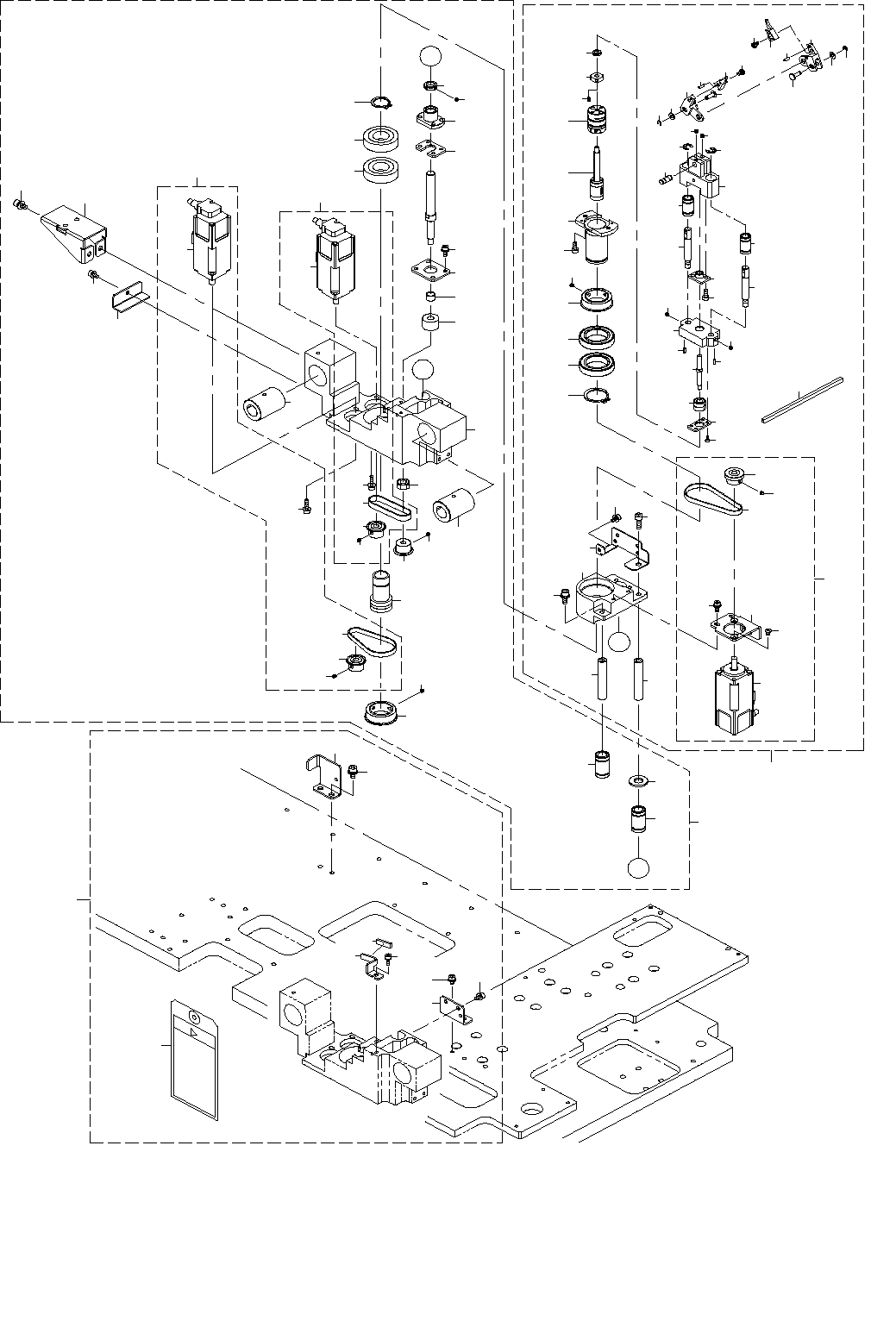

46.CLINCH UNIT COMPONENTS (1) (HEAD)
クリンチユニット関係（１）（ヘッド）
８９
８８
９０
９１
９１
９４
９２
９３
９５
８７
２
２
３
３
４
４
５
５
６
６
７
７
２６
２６
９
１０
１０
１１
１２
１２
１３
１４
１５
１５
１６
１６
１４
１７
１８
１９
２０
２１
２２
２３
２４
２５
８
８
２８
２７
３０
２９
３２
３２
３３
３４
３５
３６
３６
３７
３１
３９
４０
４１
４３
４４
４５
４６
４７
４８
４９
４２
５１
５２
５２
５３
５３
５４
５４
５５
５６
５７
Ａ
Ａ
５８
５９
６８
６０
６３
６４
６５
６６
６７
６１
６９
７０
７２
７３
７４
７５
７６
７１
７８
７９
８０
８１
８２
７７
８３
８４
８６
８５
３８
Ｂ
Ｂ
１
６２
５０
- 92 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13903 CLINCH_HEAD_U_ASM
クリンチヘッドＵ組
1
2 402-13864 CLINCH_CLAW_001_L
クリンチクロー００１＿レーザー
(2)
3 402-13792 CLINCH_CLAW_BASE
クリンチクローベース
(2)
4 PH-0200062-C0 PARALLEL PIN TYPE B 2X6
平行ピン Ｂ種 ２Ｘ６
(2)
5 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(2)
6 402-13771 CLAW_BASE_PIN
クローベースピン
(2)
7 WP-0320501-SC WASHER M3
平座金 Ｍ３
(2)
8 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(2)
9 402-13767 CLINCH_BODY
クリンチボディ
(1)
10 402-13772 BEARING_6_10
ベアリング＿６＿１０
(2)
11 402-13768 CLINCH_PIN
クリンチピン
(1)
12 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
13 402-13765 KNOCK_BASE
ノックベース
(1)
14 PS-0200052-KH SPRING PIN 2X5
スプリングピン ２Ｘ５
(2)
15 402-13770 KNOCK_SHAFT
ノックシャフト
(2)
16 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
17 SB-1040019-00 BEARING
ころがり軸受
(1)
18 401-94703 BEARING_PLATE
ベアリングプレート
(1)
19 SM-1020501-SN SCREW M2 L=5
皿小ねじ Ｍ２ Ｌ＝５
(4)
20 402-13769 SCREW_NUT
スクリューナット
(1)
21 402-13840 SCREW_SHAFT
スクリューシャフト
(1)
22 401-94739 Z_BEARING_COLLAR
Ｚベアリングカラー
(1)
23 401-94740 LOCK_NUT_3
ロックナット３
(1)
24 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付き止めねじ Ｍ２．５ Ｌ＝２．５
(1)
25 SM-6030802-TN SCREW
六角穴ボルト
(2)
26 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(2)
27 402-13800 BALL_SPLINE
ボールスプライン
(1)
28 402-13801 COUPLING
カップリング
(1)
29 402-13766 CLINCH_ROTATE_SHAFT
クリンチ＿ＲＯＴＡＴＥシャフト
(1)
30 SM-6030802-TN SCREW
ロッカクアナ ボルト
(2)
31 402-13775 ROTARY_HOUSING
ロータリーハウジング
(1)
32 402-13802 BEARING
ベアリング
(2)
33 RC-1850001-KP C-RING 20 (18.5)
Ｃ形止め輪 ２０ （１８．５）
(1)
34 402-13774 CT_PULLY
ＣＴ＿プーリ
(1)
35 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
36 402-13804 Z_SHAFT
Ｚシャフト
(2)
37 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
38 402-13784 CT_CABLE_BR
ＣＴケーブルブラケット
(1)
39 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(1)
40 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
41 HX-0067100-00 GROMMET
グロメット
(0.01)
42 402-13904 CT_MOTOR_ASM
ＣＴモータ組
(1)
43 402-13776 CT_MOTOR_FRANGE
ＣＴモータフランジ
(1)
44 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(2)
45 402-13773 CT_MOTOR_PULLEY
ＣＴモータプーリ
(1)
46 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
47 402-13810 CC_BELT
ＣＣベルト
(1)
48 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
49 402-13935 SERVO MOTOR 30W(Z MARKING)
サーボモータ ３０Ｗ（Ｚマーキング付き）
(1)
50 402-13905 CLINCH_HEAD_B_ASM
クリンチヘッドＢ組
1
51 402-13750 CARRIER_BODY
キャリアボディ
(1)
52 402-13751 BEARING_8_13
ベアリング＿８＿１３
(2)
53 SB-1150004-00 BEARING
ころがり軸受
(2)
54 402-13866 LINEAR_BUSHING
リニアブッシング
(2)
55 402-13806 SPLINE_HOUSING
スプラインハウジング
(1)
56 RC-0150001-KP C-RING 15 (13.8)
Ｃ形止め輪 １５ （１３．８）
(1)
57 402-13807 Z_BALL_SCREW
Ｚボールスクリュー
(1)
58 402-13867 B_COLLAR
Ｂカラー
(1)
59 SB-1060018-00 BEARING
ころがり軸受
(1)
60 402-13839 LOCK_NUT
ロックナット
(1)
61 402-13838 CZ_PULLEY
ＣＺ＿プーリ
(1)
62 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
63 402-13808 ANGULAR_PLATE
アンギュラプレート
(1)
64 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
65 402-13803 CC_PULLEY
ＣＣプーリ
(1)
66 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
67 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(1)
68 402-13837 NUT_PLATE
ナットプレート
(1)
69 402-13809 CZ_STOPPER_COLLAR
ＣＺストッパカラー
(1)
70 SM-8020202-UZ SCREW M2 L=2
止めねじ Ｍ２ Ｌ＝２
(2)
71 402-13906 CZ_MOTOR_ASM
ＣＺモータ組
(1)
72 402-13805 CL_MOTOR_PULLEY
クリンチモータプーリ
(1)
73 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
74 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
75 402-13811 CZ_BELT
ＣＺベルト
(1)
76 402-13935 SERVO MOTOR 30W(Z MARKING)
サーボモータ ３０Ｗ（Ｚマーキング付き）
(1)
77 402-13907 CC_MOTOR_ASM
ＣＣモータ組
(1)
78 402-13935 SERVO MOTOR 30W(Z MARKING)
サーボモータ ３０Ｗ（Ｚマーキング付き）
(1)
79 402-13805 CL_MOTOR_PULLEY
クリンチモータプーリ
(1)
80 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
81 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(1)
82 402-13797 CB_BELT
ＣＢベルト
(1)
83 402-13812 CY_NEAR_SENSOR_DOG
ＣＹ＿ＮＥＡＲセンサドグ
(1)
84 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
85 402-13761 CABLE_PLATE
ケーブルプレート
(1)
86 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
87 402-13902 FIX_BR_ASM
固定金具組
1
88 402-13858 FIX_BR_CX
固定金具ＣＸ
(1)
89 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
90 402-13859 FIX_BR_CY
固定金具ＣＹ
(1)
91 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
92 402-13860 FIX_BR_CT
固定金具ＣＴ
(1)
93 400-46644 ZM RUBBER
ＺＭラバー
(1)
94 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(1)
95 400-87186 CAUTION_TAG
注意タグ
(3)
- 93 -
47.CLINCH UNIT COMPONENTS (2) (HEAD)
クリンチユニット関係（２）（ヘッド）
３
３
３
３
６
８
２
４
４
５
７
９
９
９
９
１０
１０
１１
１２
１３
１１
１２
１
３
１４
１５
１６
１６
１９
２０
２４
２２
２２
２３
Ａ
Ａ
２３
２５
２５
２６
４１
４２
２７
２９
２８
３０
３１
３２
３３
３５
３４
３７
３６
３７
３６
３８
３９
４０
４０
４３
４４
２１
４６
４７
４８
４９
５０
５１
４５
５２
５８
５９
５４
５５
５７
５７
５６
５６
６０
６１
６２
６２
６３
６３
１７
１８
１８
１７
６４
Ｂ
Ｂ
Ｃ
Ｃ
Ｄ
５３
Ｄ
１
