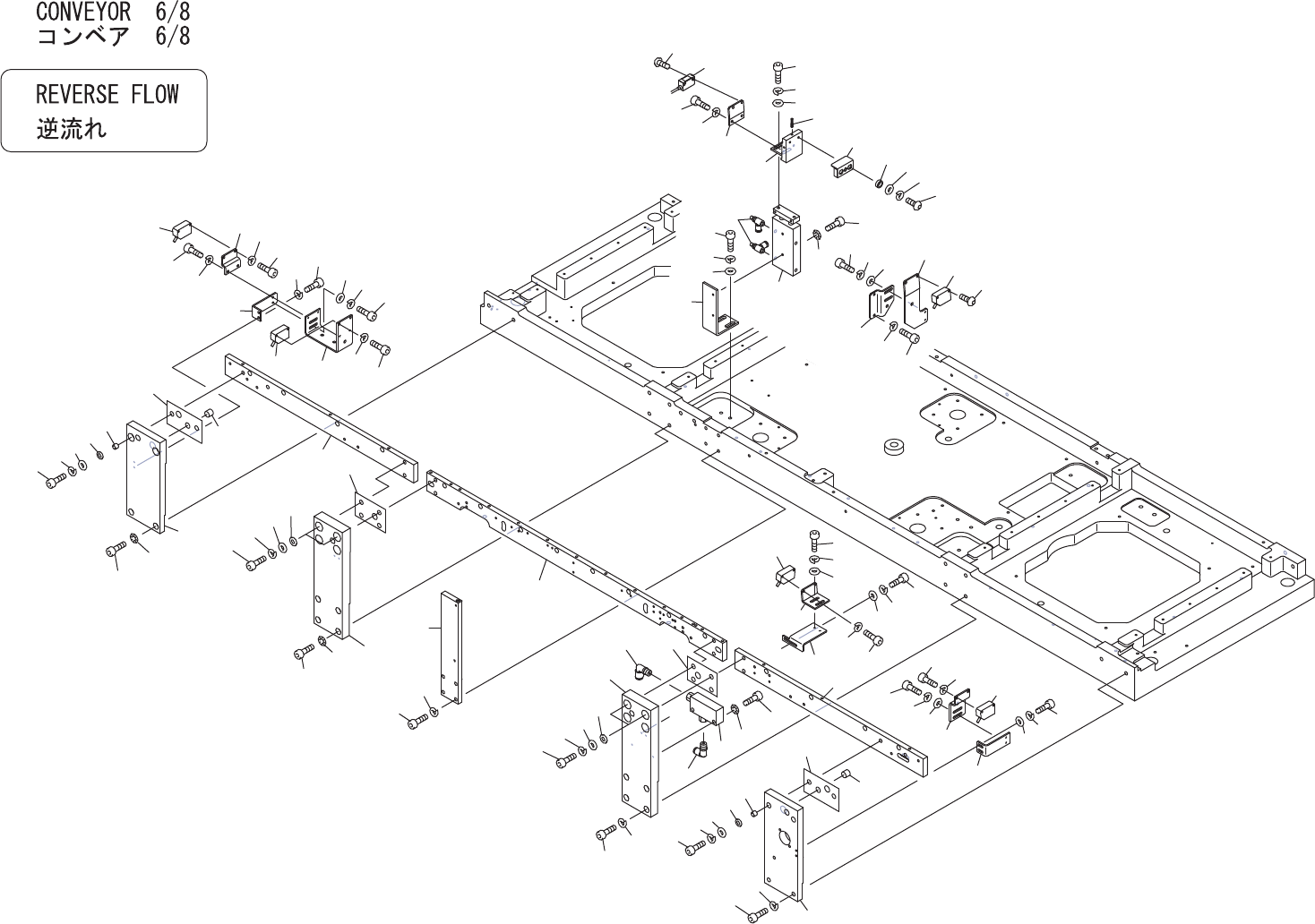

CONVEYOR 6/8 (REVERSE FLOW) コンベア 6/8 (逆流れ） AGGQC9506 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGQC2131 1 BKT, CONVEYOR ＢＫＴ コンベア FE 2 H5322A 2 BOLT, HEX SOCK…
A
AA
AA
102
99
98
97
96
95
94
84
78
79
80
81
77
83
82
89
90
91
88
92
86
38
35
36
37
47
39
40
30
34
33
32
31
15
16
17
14
19
20
18
111
5
4
57
58
59
46
45
49
50
51
48
44
56 24
55
52
54
53
25
41
43
42
21
23
22
27
28
29
26
24
6
1
3
2
4
5
68
64
70
69
65
66
67
12
13
75
76
71
74
72
73
11
87
85
93
105
104
103
109
107
108
106
110
61
62
63
8
9
10
7
7.1
60
60.1
112
113
114
AGGQC9504
176
PTS-XPFL-03JE
CONVEYOR 6/8 (REVERSE FLOW)
コンベア 6/8 (逆流れ） AGGQC9506
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGQC2131 1 BKT, CONVEYOR ＢＫＴ コンベア FE
2 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
3 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
4 GGQC1940 2 SHEET シート OT
5 GGQC2170 2 BLOCK ブロック AL
6 GGQC0061 1 PLATE プレート FE
7 GGQC2390 2 WASHER, FLAT ワッシャ 平 PL
7.1 GGQC2410 2 COLLAR カラー OT
8 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
9 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1040W 2 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
11 GGQC0391 1 BKT ＢＫＴ FE
12 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
13 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 GGQC2330 1 BKT ＢＫＴ FE
15 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
16 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
17 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 S3125R 1 SW, PHOTOELECTRIC ＳＷ 光電 E3Z-LS81 OT
19 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 GGQC1802 1 BKT, CONVEYOR ＢＫＴ コンベア FE
22 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
23 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
24 GGQC1960 2 SHEET シート OT
25 GGQC1973 1 PLATE プレート FE
26 GGQC2400 4 WASHER, FLAT ワッシャ 平 PL
27 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
28 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
29 W1040W 4 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
30 GGQC2440 1 BKT ＢＫＴ FE
31 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
32 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
33 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
34 GGQC0321 1 BKT ＢＫＴ FE
35 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
36 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
177
PTS-XPFL-03JE
CONVEYOR 6/8 (REVERSE FLOW)
コンベア 6/8 (逆流れ） AGGQC9506
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 S3125R 1 SW, PHOTOELECTRIC ＳＷ 光電 E3Z-LS81 OT
39 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
40 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 GGQC1362 1 BLOCK, REFERENCE ブロック 基準 FE
42 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
43 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
44 GGQC1822 1 BKT, CONVEYOR ＢＫＴ コンベア FE
45 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
46 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
47 GGQC0084 1 PLATE プレート FE
48 GGQC2400 4 WASHER, FLAT ワッシャ 平 PL
49 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
50 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
51 W1040W 4 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
52 H1009D 1 GENERATOR, VACUUM 発生器 真空 ZH05BS-0101 OT
53 H5280A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
54 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
55 Y3077S 1 UNION, ELBOW ユニオン エルボ KQ2L04-01S OT
56 Y3078A 1 UNION, ELBOW ユニオン エルボ KQ2L06-01S OT
57 GGQC2140 1 BKT, CONVEYOR ＢＫＴ コンベア FE
58 H5324A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
59 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
60 GGQC2390 2 WASHER, FLAT ワッシャ 平 PL
60.1 GGQC2410 2 COLLAR カラー OT
61 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
62 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
63 W1040W 2 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
64 GGQC1513 1 BKT, SENSOR ＢＫＴ センサ FE
65 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
66 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
67 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
68 S3125R 1 SW, PHOTOELECTRIC ＳＷ 光電 E3Z-LS81 OT
69 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
70 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
71 GGQC0411 1 BKT ＢＫＴ FE
72 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
73 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
74 S3125R 1 SW, PHOTOELECTRIC ＳＷ 光電
E3Z-LS81 OT
