PTS-XPFL-03JE - 第197页
FEEDER COVER フィーダカバー AGGUF9016 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGUF0910 2 PLATE, SIDE プレート サイド FE MF U 2 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 …
EE
FF
EE
FF
MFU
FIXED DEVICE-SIDE2
(+15mm pallet)
MFU
FIXED DEVICE-SIDE2
(+15mm pallet)
AA
BB
Ref.FIXED DEVICE TABLE
A, BA, B
1
7
10
11
12
13
14
15
8
9
1
4
4
2
2
3
3.1
3.1
3.2
3.2
3.3
3.3
3
5
5
6
6
10
11
12
13
14
15
14
15
16
17
18
19
20
21
22
25
25
26
27
26
27
28
29
29
29
31
30
30
32
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
48
49
49
50
51
50
51
52
53
54
55
48
44
36
37
34
35
34
35
14
15
36
37
24
24.1
58
61
60
59
46
56
AGGUF9016
196
PTS-XPFL-03JE

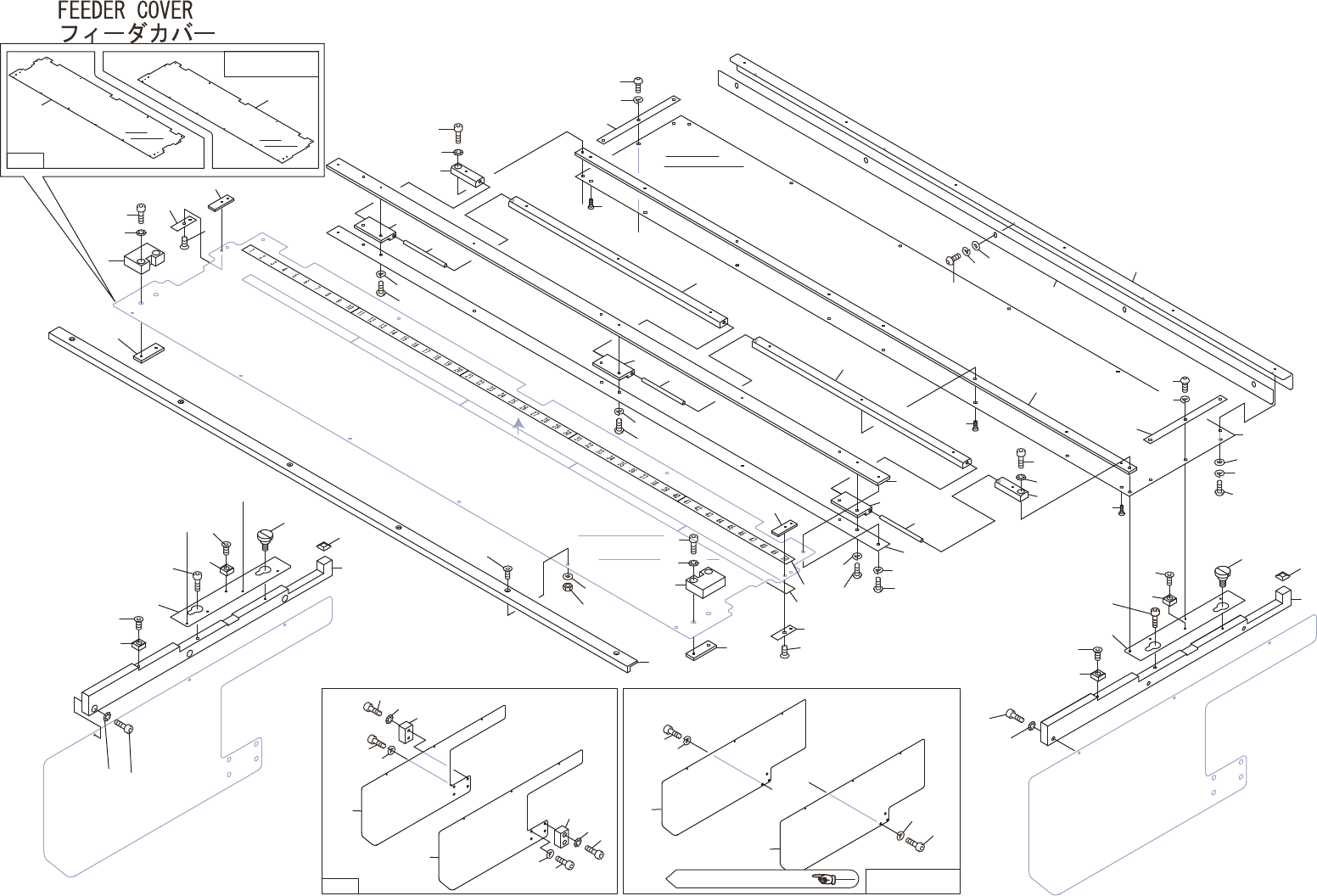

FEEDER COVER
フィーダカバー AGGUF9016
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF0910 2 PLATE, SIDE プレート サイド FE MFU
2 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE MFU
3 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE MFU
3.1 GGUF0991 2 BLOCK 駒 FE MFU
3.2 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE MFU
3.3 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE MFU
4 GGUF3310 2 BKT ＢＫＴ FE FIXED DEVICE-SIDE2
5 H5298A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE FIXED DEVICE-SIDE2
6 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE FIXED DEVICE-SIDE2
7 GGUF0901 1 PLATE, SUPPORT プレート 支え AL
8 H5288A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 S3017M 2 STOPPER ストッパ TM-166-7 OT
11 GGUF0870 2 BKT ＢＫＴ FE
12 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
13 GGUF3500 2 BOLT ボルト FE
14 M1004X 4 MAGNET マグネット HXCS10 OT
15 K5337T 4 CONTROLLER, SPEED コントローラ スピード AS1211F-M5-04S FE
16 GGUF0891 1 PLATE, SUPPORT プレート 支え AL
17 H5288A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
18 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
19 GGUF0842 1 COVER, ACRYLIC カバー アクリル PL
20 K5255T 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
21 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 W1040R 6 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
24 GGUF3450 1 SEAL シール PL for SIDE2
24.1 GGUF3450 1 SEAL シール PL for SIDE1
25 GGUF0881 2 PLATE プレート FE
26 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
27 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 GGUF0951 1 PLATE プレート AL
29 H5501Y 8 BOLT ボルト CBSS3-10 FE
30 GGUF1020 2 HINGE 蝶番 AL
31 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
32 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
33 GGUF1030 2 HINGE 蝶番 AL
34 S2320A 3 SHAFT シャフト SRU-460 OT
35 GGUF1040 3 HINGE 蝶番 AL
197
PTS-XPFL-03JE
FEEDER COVER
フィーダカバー AGGUF9016
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
37 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 GGUF0541 1 PLATE プレート FE
39 K5256A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
40 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 GGUF0531 1 PLATE プレート FE
42 GGUF0832 1 COVER, ACRYLIC カバー アクリル PL MFU
43 GGUF3322 1 COVER, ACRYLIC カバー アクリル PL FIXED DEVICE-SIDE2
44 GGUF0940 2 NUT ナット FE
45 GGUF0931 2 PLATE プレート FE
46 K5357T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
48 A1002L 2 ACTUATOR アクチュエータ BPS250 OT
49 GGUF0630 2 PLATE プレート FE
50 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
51 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
52 GGUF1050 1 GUIDE ガイド OT
53 K5357T 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
54 W1040R 6 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
55 N10795 6 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
56 GGUF0960 1 GUIDE ガイド FE MFU
58 GGUF1170 1 GUIDE ガイド FE
59 K5256A 5 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
60 W1021A 5 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1042A 5 WASHER, FLAT ワッシャ 平 4W- 3 FE
198
