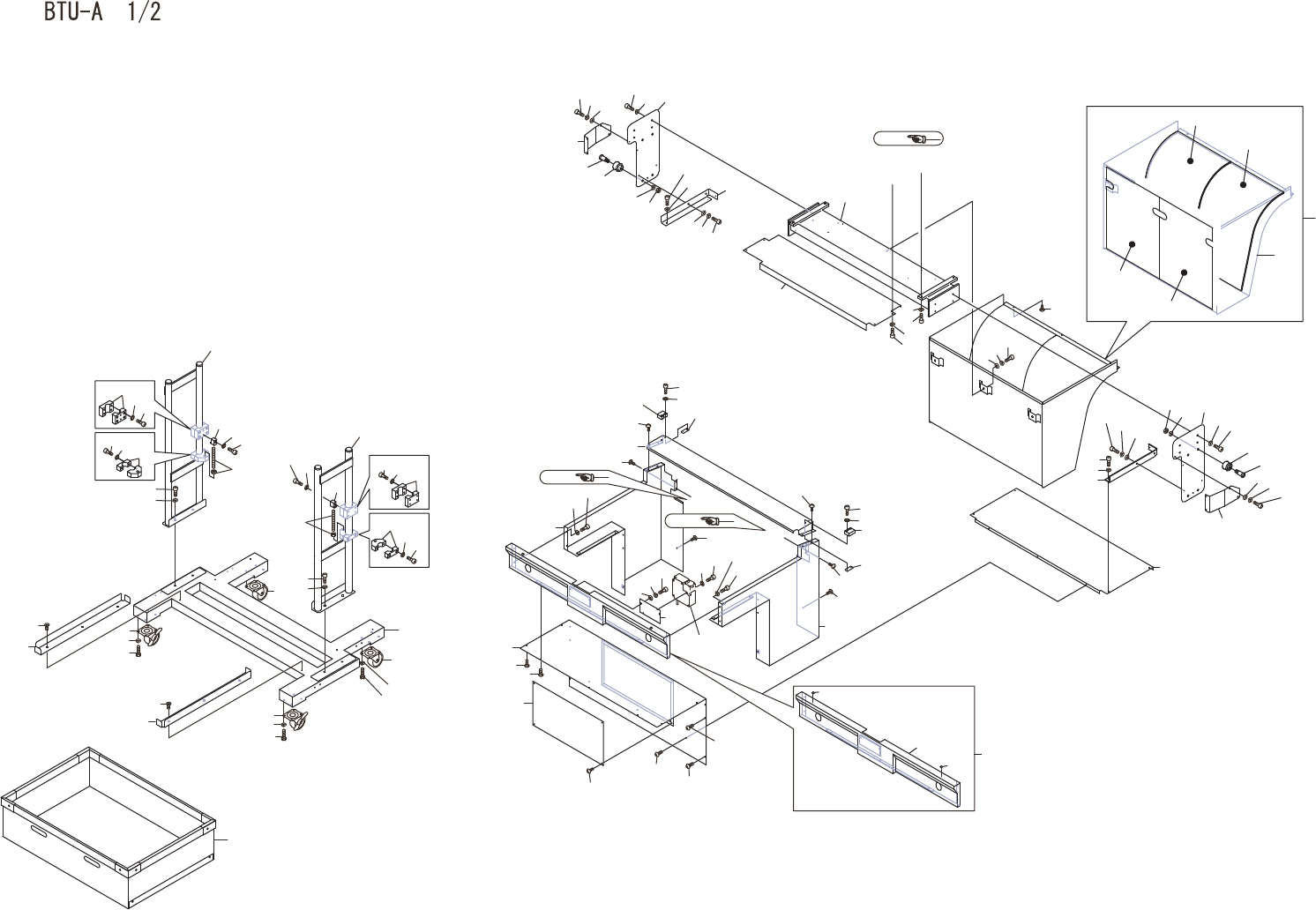

FEEDER COVER
フィーダカバー AGGUF9016
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
37 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 GGUF0541 1 PLATE プレート FE
39 K5256A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
40 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 GGUF0531 1 PLATE プレート FE
42 GGUF0832 1 COVER, ACRYLIC カバー アクリル PL MFU
43 GGUF3322 1 COVER, ACRYLIC カバー アクリル PL FIXED DEVICE-SIDE2
44 GGUF0940 2 NUT ナット FE
45 GGUF0931 2 PLATE プレート FE
46 K5357T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
48 A1002L 2 ACTUATOR アクチュエータ BPS250 OT
49 GGUF0630 2 PLATE プレート FE
50 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
51 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
52 GGUF1050 1 GUIDE ガイド OT
53 K5357T 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
54 W1040R 6 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
55 N10795 6 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
56 GGUF0960 1 GUIDE ガイド FE MFU
58 GGUF1170 1 GUIDE ガイド FE
59 K5256A 5 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
60 W1021A 5 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1042A 5 WASHER, FLAT ワッシャ 平 4W- 3 FE
198
