MTU-A(TRAY SHUTTLE) 1/3 MTU-A(トレイ シャトル) 1/3 AGGTF9522 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 GGTF1921 1 BKT, SENSOR ＢＫＴ セ ンサ FE 2 H5288A 2 BOLT, HEX SOCKET…

100%1 / 305
77
64
62
82
63
65
78
77
73
76
76
81
99
83
100
95
88
85
80
96
89
74
74
68
66
79
93
92
93
92
86
87
86
87
69
70
101
101
102
60
6
68
57
56
53
54
57
59
58
61
104
56
58
8
5
6
9
2
1
45
51
50
37
30
27
33
42
26
34
35
12
13
13
16
24
26
25
18
15
22
19
20
23
49
48
103
94
90
91
97
98
94
84
85
84
83
75
75
7
71
72
67
67
46
47
52
55
32
36
40
39
38
43
29
28
10
11
4
3
17
16
7
14
21
17
18
12
14
69
69
44
31
25
41
5
73
106
107
105
108
109
110
111
112
113
114
37.1
40
39
38
AGGTF9522
212
PTS-XPFL-03JE

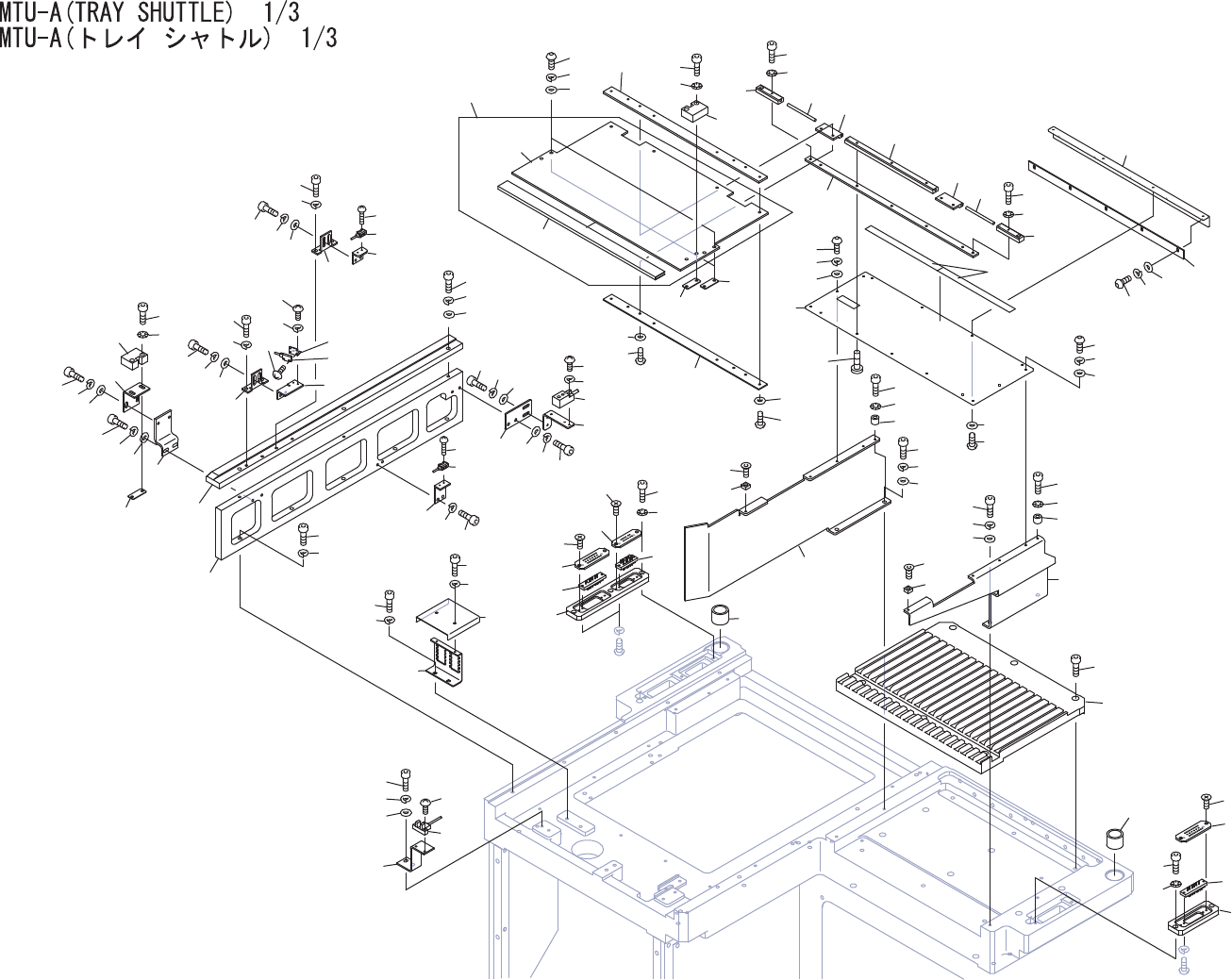

MTU-A(TRAY SHUTTLE) 1/3
MTU-A(トレイ シャトル) 1/3
AGGTF9522
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF1921 1 BKT, SENSOR ＢＫＴ　センサ FE
2 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
3 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
4 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
5 A1002L 2 ACTUATOR アクチュエータ BPS250 OT
6 H5290H 4 BOLT, HEX SOCKET ボルト　六角穴 M04X015(ｽﾃﾝﾚｽ) FE
7 W1011A 4 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
8 GGTF1911 1 BKT ＢＫＴ FE
9 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
10 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
11 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
12 GGTF1272 2 BKT, SENSOR ＢＫＴ　センサ FE
13 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
14 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
15 GGTF2070 1 BKT, SENSOR ＢＫＴ　センサ FE
16 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
17 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
18 W1043A 4 WASHER, FLAT ワッシャ　平 4W- 4 FE
19 H33050 1 BKT ＢＫＴ MS-EX10-13 OT
20 K5175S 2 SCREW, C/R PAN 小ネジ　十穴鍋 M02X005 ｽﾃﾝﾚｽ FE
21 W1020A 2 WASHER, LOCK ワッシャ　スプリング 2M/M FE
22 S40283 1 SENSOR センサ EX-19A-PN OT
23 K5175R 2 SCREW, C/R PAN 小ネジ　十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
24 GGTF1282 1 BKT, SENSOR ＢＫＴ　センサ FE
25 S3125K 2 SW, PHOTOELECTRIC ＳＷ　光電 E3T-ST13 OT
26 K5175Y 4 SCREW, C/R PAN 小ネジ　十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
27 GGTF1211 1 GUIDE ガイド FE
28 H5292A 3 BOLT, HEX SOCKET ボルト　六角穴 M04X020 FE
29 W1022A 3 WASHER, LOCK ワッシャ　スプリング 4M/M FE
30 W1043A 3 WASHER, FLAT ワッシャ　平 4W- 4 FE
31 GGTF1202 1 PLATE, SIDE プレート　サイド FE
32 H5304A 5 BOLT, HEX SOCKET ボルト　六角穴 M05X025 FE
33 W1023A 5 WASHER, LOCK ワッシャ　スプリング 5M/M FE
34 GGTF1362 1 BKT, SENSOR ＢＫＴ　センサ FE
35 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
36 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
37 GGTF2310 1 BKT, SENSOR ＢＫＴ　センサ FE
213
PTS-XPFL-03JE
MTU-A(TRAY SHUTTLE) 1/3
MTU-A(トレイ シャトル) 1/3
AGGTF9522
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37.1 GGTF2320 1 BKT, SENSOR ＢＫＴ　センサ FE
38 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
39 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
40 W1043A 4 WASHER, FLAT ワッシャ　平 4W- 4 FE
41 S3114L 1 SW, PROXIMITY ＳＷ　近接 FL2-4E6QS-L2 OT
42 K5228A 2 SCREW, C/R PAN 小ネジ　十穴鍋 M03X015 ﾆｯｹﾙﾒｯｷ FE
43 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
44 GGTF2060 1 BKT, SENSOR ＢＫＴ　センサ FE
45 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
46 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
47 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
48 S4077L 1 SENSOR, PHOTO センサ　フォト PM-L44P OT
49 K5173A 2 SCREW, C/R PAN 小ネジ　十穴鍋 M03X010(ｽﾃﾝﾚｽ) FE
50 GGTF2180 1 BKT ＢＫＴ FE
51 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
52 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
53 GGTS1192 1 BKT, TERMINAL ＢＫＴ　ターミナル FE
54 H5288A 3 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
55 W1011A 3 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
56 GGUF0210 2 COVER, CONNECTOR カバー　コネクタ PL
57 K51692 4 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02.5X006(ｽﾃﾝﾚｽ) FE
58 . 2 CONNECTOR コネクタ P-1324 OT
59 DEUF3080 1 COVER, CONNECTOR カバー　コネクタ PL
60 K51692 2 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02.5X006(ｽﾃﾝﾚｽ) FE
61 . 1 CONNECTOR コネクタ P-1312 OT
62 AGGTF8052 1 COVER, ACRYLIC カバー　アクリル OT
63 GGTF1782 1 COVER カバー OT
64 GGTF1791 1 GUIDE ガイド OT
65 GGTF1821 1 PLATE プレート FE
66 GGTF1831 1 PLATE プレート FE
67 K5256A 8 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X008 FE
68 W1040R 8 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
69 GGTF1842 4 PLATE プレート FE
70 K5257A 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
71 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
72 W1040S 4 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
73 GGTF2270 2 HINGE 蝶番 AL
214
