PTS-XPFL-03JE - 第223页
This page intentionally blank. 223 PTS-XPFL-03JE
MTU-A(TRAY SHUTTLE) 2/3
MTU-A(トレイ シャトル) 2/3
AGGTF9522
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
113 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
114 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
115 GGTF1192 1 GUIDE ガイド FE
116 H5292A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
117 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
118 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
119 H45098 1 BELT, TIMING ベルト タイミング 1446-3GT-9 OT
120 DETR4040 2 STOPPER ストッパ PL
121 DETR4160 2 COLLAR カラー FE
122 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
123 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
124 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
125 GGTF1241 1 BLOCK ブロック FE
126 H5282B 1 BOLT, HEX SOCKET ボルト 六角穴 M03X030(ｾﾞﾝﾈｼﾞ) FE
127 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
128 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
129 AGGTF8130 1 PULLEY プーリ OT
130 N1084C 1 NUT, HEX ナット 六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
131 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
132 W1045A 1 WASHER, FLAT ワッシャ 平 4W- 6 FE
133 AGGTF8120 2 PULLEY プーリ OT
140 GGTF1352 1 BKT, SENSOR ＢＫＴ センサ FE
141 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
142 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
143 GGTF1162 1 PLATE, SIDE プレート サイド FE
144 H5305A 5 BOLT, HEX SOCKET ボルト 六角穴 M05X030 FE
145 W1012A 5 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
146 GGTF2250 4 BKT ＢＫＴ FE
147 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
148 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
149 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
150 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
151 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
152 N4048K 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X012ﾋﾗｻｷ FE
153 K52631 1 BLOCK, CLAMP 駒 クランプ SEPN4 OT
154 N4033A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X012 ﾋﾗｻｷ ｽﾃﾝﾚｽ FE
222
PTS-XPFL-03JE
This page intentionally blank.
223
PTS-XPFL-03JE
AA
AA
BB
BB
1
7
50
18
33
51
53
54
19
45
42
49
46
48
12
6
5
4
4
4
25
28
27
27.1
9
8
5
5
31
32
10
13
16
11
17
17
35
39
41
40
36
23
37
38
21
74
75
21
52
55
56
47
20
44
43
24
15
14
34
2
3
6
6
5
6
9
29
8
26
4
22
30
2
3
57
58
59
60
61
59
60
61
62
63
64
65
66
67
67
66
71
72
73

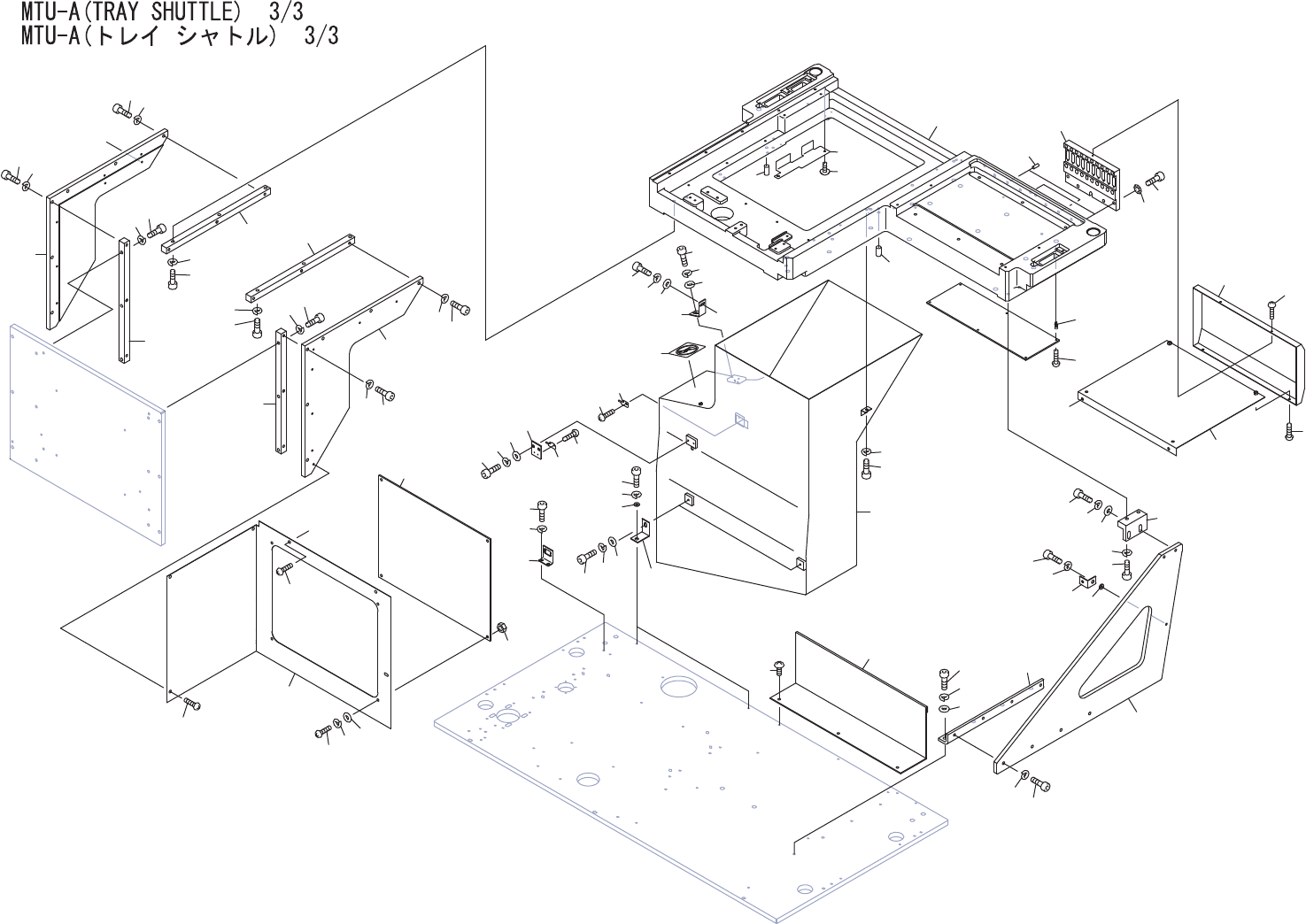

AGGTF9522
224
PTS-XPFL-03JE
