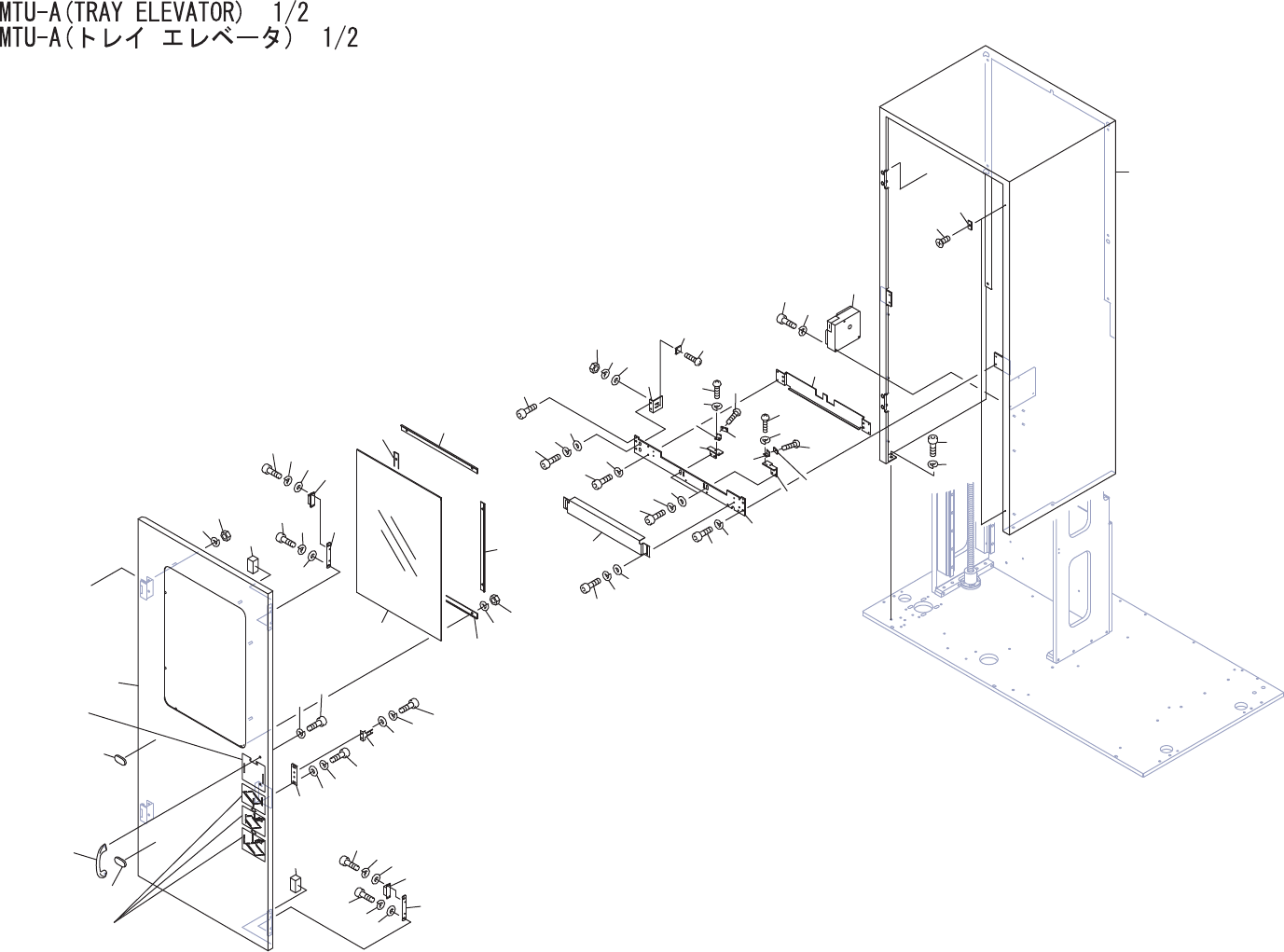

MTU-A(TRAY ELEVATOR) 1/2 MTU-A(トレイ エレベータ) 1/2 AGGTF9512 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 GGTF3281 1 DOOR 扉 FE 2 N1084B 4 NUT, HEX ナッ ト 六角 M05 3ｼｭ(3ｶ …
AA
AA
62
2
9
15
13
27
9
64
18
6
60
23
33
39
50
29
47
35
36
41
54
55
57
57
61
58
59
63
8
28
30
31
45
32
34
51
52
46
38
37
4
5
16
20
19
17
22
21
13
14
12
7
10
11
8
1
3
7
12
10
11
8
14
15
24
26
25
25
25
25
40
44
42
43
56
49
48
55
53
56
53
54
65
67
66
68
68
AGGTF9512
228
PTS-XPFL-03JE
MTU-A(TRAY ELEVATOR) 1/2
MTU-A(トレイ エレベータ) 1/2
AGGTF9512
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF3281 1 DOOR 扉 FE
2 N1084B 4 NUT, HEX ナット 六角 M05 3ｼｭ(3ｶ ｸﾛ) FE
3 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 T5003E 1 HANDLE 取手 THA-102-2 OT
5 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
6 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 DETR7020 2 BLOCK ブロック PL
8 M1010W 2 MAGNET CATCH マグネットキャッチ TL-78(1184) OT
9 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
10 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
12 GGTF3252 2 BKT ＢＫＴ FE
13 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
14 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
16 GGTF3242 1 BKT, SENSOR ＢＫＴ センサ FE
17 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
20 S3193R 1 SW, LIMIT ＳＷ リミット D4DS-K2 OT
21 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
22 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
23 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
24 GGTF3520 1 COVER, ACRYLIC カバー アクリル PL
25 GGTF3301 4 RETAINER, ACRYLIC 押え アクリル FE
26 N10797 8 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
27 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
28 GGTF3440 1 COVER カバー FE
29 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
30 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
31 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
32 GGTF3202 1 BKT ＢＫＴ FE
33 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
34 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
36 GGTF3232 1 BKT, SENSOR ＢＫＴ センサ FE
37 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
229
PTS-XPFL-03JE
MTU-A(TRAY ELEVATOR) 1/2
MTU-A(トレイ エレベータ) 1/2
AGGTF9512
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
39 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
40 S4067B 1 SENSOR センサ UM-R5TV(PNPｼｭﾂﾘｮｸ) OT
41 K5175X 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008 ｽﾃﾝﾚｽ SUS FE ACC-40
42 N10735 2 NUT, HEX ナット 六角 M 2 3ｼｭ ﾕﾆｸﾛﾒｯｷｼﾛ FE ACC-40
43 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE ACC-40
44 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE ACC-40
45 GGTF3212 1 BKT, COVER ＢＫＴ カバー FE
46 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
47 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
48 GGTF3420 1 BKT, SENSOR ＢＫＴ センサ FE
49 GGTF3430 1 BKT, SENSOR ＢＫＴ センサ FE
50 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
51 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
52 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
53 H33050 2 BKT ＢＫＴ MS-EX10-13 OT
54 K5175S 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005 ｽﾃﾝﾚｽ FE
55 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
56 S40283 2 SENSOR センサ EX-19A-PN OT
57 K5175R 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
58 S31935 1 SW, LIMIT ＳＷ リミット D4NL-1HFG-B OT
59 H5295A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
60 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
61 GGTF3275 1 COVER, OVERALL カバー 全体 FE
62 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
63 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
64 K5170G 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(3ｶ ｼﾛ) FE
65 DNTR3770 1 NAMEPLATE, CAUTION 銘板 注意 PL INT, Japanese
66 DNTR3780 1 NAMEPLATE, CAUTION 銘板 注意 PL INT, Chinese
67 DNTR3790 1 NAMEPLATE, CAUTION 銘板 注意 PL
68 GGTF7400 2 SHEET シート OT
