AGGTF9542
244
PTS-XPFL-03JE

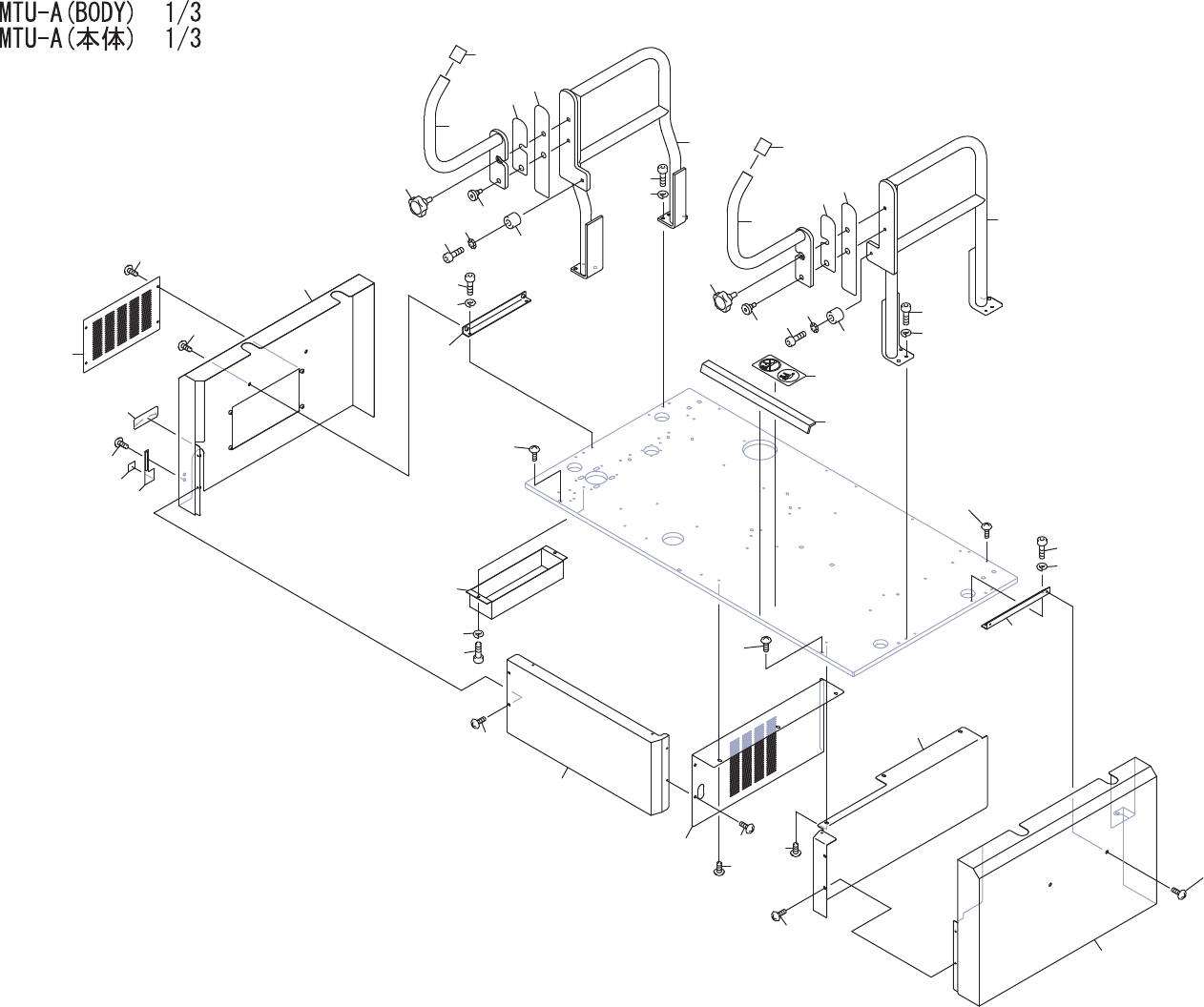

MTU-A(BODY) 1/3
MTU-A(本体) 1/3
AGGTF9542
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF7030 1 COVER カバー FE
2 K5172Y 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
3 GGTF7120 1 COVER カバー FE
4 K5172Y 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
5 GGTF6300 1 SEAL シール PL
6 GGTF7040 2 BKT ＢＫＴ FE
7 H5297A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
8 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
9 GGTF6972 1 HANDLE ハンドル OT
10 H5322A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
11 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
12 K2174M 2 CAP キャップ MC-1022W OT
13 GGTF6962 1 HANDLE ハンドル OT
14 H5322A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
15 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
16 GGTF6520 1 COVER カバー OT
17 GGTF6570 1 SEAL シール PL
18 GGTF7060 1 COVER カバー FE
19 K5172Y 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
20 K5171Y 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X020(3ｶ ｼﾛ) FE
21 GGTF7100 1 COVER カバー FE
22 K5172Y 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
23 K5172Y 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
24 GGTF7190 1 COVER カバー FE
25 K5172Y 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
26 K5172Y 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
27 GGTF7180 1 COVER カバー FE
28 K5172Y 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
29 K5171Y 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X020(3ｶ ｼﾛ) FE
30 K5172Y 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
40 GGTF6250 1 COVER, PULLEY カバー プーリ FE
41 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
42 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
43 GGTF6991 1 BKT ＢＫＴ FE
44 K5171W 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006(3ｶ ｼﾛ) FE
45 GGTF6550 1 SEAL シール PL
46 GGTF6802 1 HANDLE ハンドル FE
245
PTS-XPFL-03JE
MTU-A(BODY) 1/3
MTU-A(本体) 1/3
AGGTF9542
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
47 GGTF6820 1 SHEET シート OT
48 GGTF6840 1 SHEET シート OT
49 GGTF6812 1 HANDLE ハンドル FE
50 GGTF6900 1 SHEET シート OT
51 GGTF6830 1 SHEET シート OT
52 GGTF6850 2 PIN, PIVOT ピン 支点 FE
53 T3010R 2 KNOB ツマミ SFK50BX20 OT
54 S3275B 2 STOPPER ストッパ AZXHC30-25-M8 OT
55 H5342A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
56 W1014A 2 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
