GLUE AUTO-TOOL
グルーオートツール AGGRD9001
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGRD1030 1 SHEET, RUBBER シート　ゴム PL
2 GGRD2010 1 PLATE, UPPER プレート　上 AL
3 GGRD1360 1 SHEET, RUBBER シート　ゴム PL
4 ABTRG1120 1 FLOAT フロート OT 1set = 20
4.1 BTRG0910 1 FLOAT フロート OT
4.2 BTRG0900 1 SEAL シール OT
5 AGGRD8140 1 SYRINGE シリンジ PL
5.1 GGRD1090 1 SYRINGE シリンジ PL
5.2 BTRG0870 1 CAP キャップ PL
5.3 BTRG0880 1 CAP キャップ PL
6 GGRD1271 1 CAP キャップ FE
7 A5132B 1 O RING Ｏリング S10(HS50 ｼﾘｺﾝ) OT
8 GGRD2030 1 HOLDER 受け PL
9 A5137B 1 O RING Ｏリング S28 OT
10 H5265A 3 BOLT, HEX SOCKET ボルト　六角穴 M02X005 FE
11 W1020A 3 WASHER, LOCK ワッシャ　スプリング 2M/M FE
12 W1039E 3 WASHER, FLAT ワッシャ　平 2M/MX0.3X5(1W-2)(3ｶ ｸﾛ) FE
13 GGRD1110 1 NUT ナット AL
14 GGRD2021 1 HOLDER 受け AL
15 H5276A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
16 W1010A 4 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
18 AGGRD8030 1 NEEDLE ニードル OT INT, φ0.58
19 AGGRD8040 1 NEEDLE ニードル OT INT, φ0.51
20 AGGRD8050 1 NEEDLE ニードル OT INT, φ0.72
21 AGGRD8060 1 NEEDLE ニードル OT INT, φ0.33
22 AGGRD8070 1 NEEDLE ニードル OT INT, φ0.41
23 AGGRD8080 1 NEEDLE ニードル OT INT, φ1.0
24 AGGRD8090 1 NEEDLE ニードル OT INT, φ0.9
25 AGGRD8100 1 NEEDLE ニードル OT INT, φ0.8
26 AGGRD8110 1 NEEDLE ニードル OT INT, φ0.3
27 AGGRD8120 1 NEEDLE ニードル OT INT, φ0.26
267
PTS-XPFL-03JE
CC
EE
EE
FF
JJ
JJ
ZZ
FF
KK
KK
BB
CC
AA
AA
BB
GG
GG
HH
ZZ
ZZ
DD
DD
HH
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
21
24
25
26
27
28
29
30
31
32
33
34
35
36
37
39
152
159
160
161
162
163
153
153
64
68
68.1
68.1
69
70
71
72
73
74
76
77
78
79
80
75
81
82
83
83
83
83
74
74
68
64
64
64
64
64
64
64
64
64
42
81.1
43
43
45
46
46
47
48
48
49
50
51
52
53
54
55
151
55
56
57
58
59
62
63
60
42
155
155
141
141
142
142
38
2
22
23
23.1
23.2
39
55
158
60.1
59
60
60.1
84
85
85
85
85
86
87
88
89
90.1
90
91
92
93
94
95
95
144
148
149
150
147
96
97
98
99
100
101
102
103
103.1
104
105
105
108
108
109
109
156
157
110
111
112
143
154
114
115
116
118
119
120
121
127
129
130
131
132
133
134
135
136
137
138
139
140
140.1
128
122
123
123
124
125
126
117
112
94
95
95
96.1
97
98
85
34
35
146
145
AGGRD9085
268
PTS-XPFL-03JE

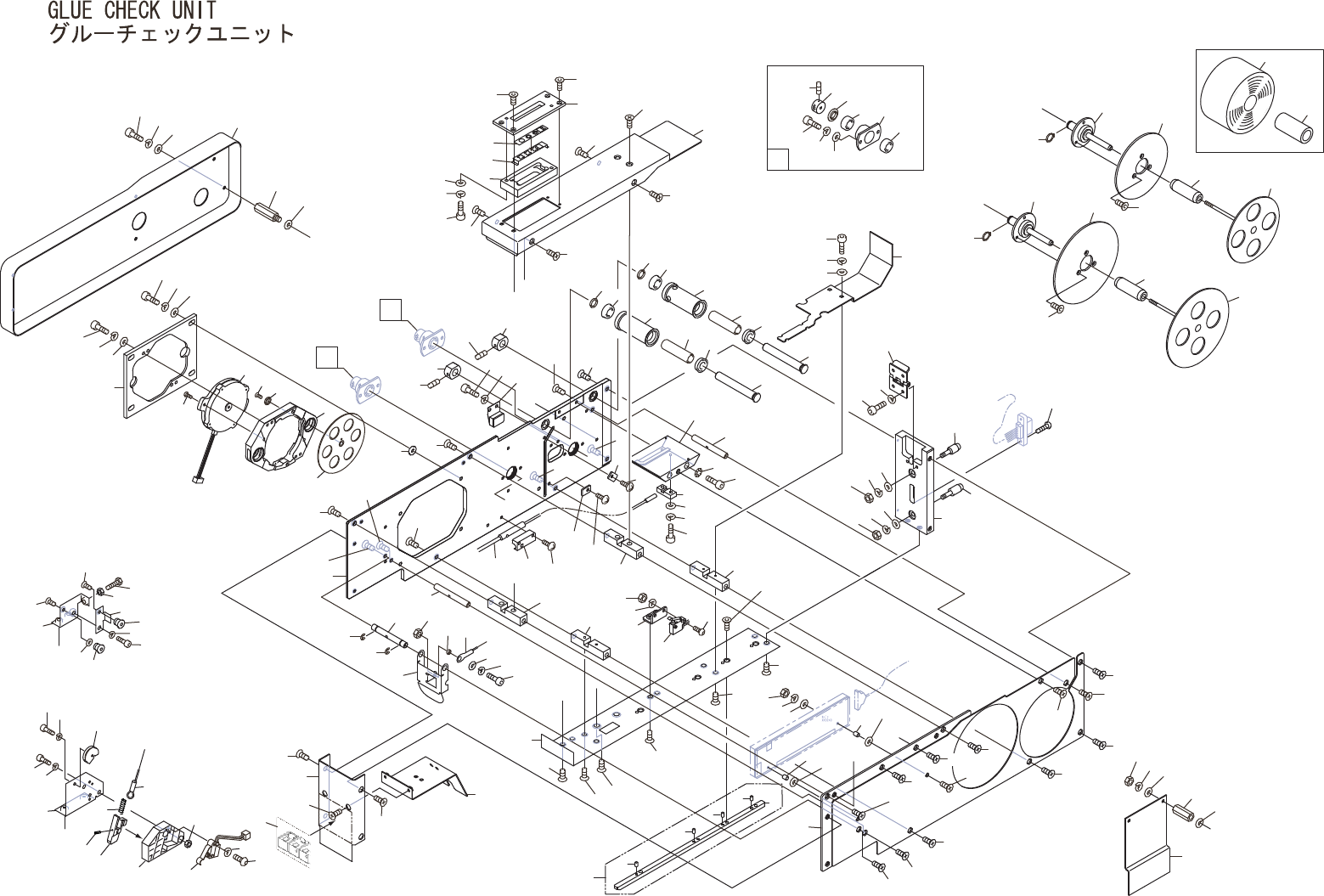

GLUE CHECK UNIT
グルーチェックユニット AGGRD9085
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGRD1884 1 PLATE, SIDE プレート　サイド AL
2 K5186X 7 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M03X008(ｽﾃﾝﾚｽ) FE
3 GGRD1790 4 SPACER スペーサ FE
4 GGRD2810 1 BKT ＢＫＴ AL
5 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
6 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
7 W1043A 4 WASHER, FLAT ワッシャ　平 4W- 4 FE
8 AA00711 1 BKT, MOTOR ＢＫＴ　モータ OT
9 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
10 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
11 W1040R 4 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
12 AA00605 1 MOTOR, STEPPING モータ　ステッピング OT
13 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
14 AA10R04 1 GEAR ギヤ OT
15 PM03701 1 WASHER ワッシャ FE
16 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
17 GGRD1981 1 COVER, PROTECTIVE カバー　保護 FE
21 S32318 6 SPACER スペーサ SQ15 OT
22 K5255H 6 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X005 FE
23 W1021A 6 WASHER, LOCK ワッシャ　スプリング 3M/M FE
23.1 W1040R 6 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
23.2 W1042A 6 WASHER, FLAT ワッシャ　平 4W- 3 FE
24 GGRD1621 1 TABLE テーブル FE
25 H5283H 2 BOLT, HEX SOCKET ボルト　六角穴 M03X040 FE
26 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
27 GGRD1630 1 RETAINER, SENSOR 押え　センサ PL
28 H5277A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X012 FE
29 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
30 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
31 S4101A 1 SENSOR センサ EM-038P OT
32 . 1 BKT ＢＫＴ OT ACC-31
33 K5172G 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M03X010(3ｶ ｼﾛ) FE
34 GGRD1820 2 PLATE, RETAINING プレート　押え FE
35 K51710 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M03X005(3ｶ ｼﾛ) FE
36 AGGRD8130 2 GUIDE, SPRING ガイド　スプリング OT
37 H5273A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
38 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
39 GGRD1920 2 PIN ピン FE
269
