NAMEPLATES and LABELS
銘板,ラベル AGGPZ8015
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGPZ0010 1 NAMEPLATE 銘板 PL
2 GGPZ1030 1 NAMEPLATE 銘板 PL
3 GGPZ0040 7 NAMEPLATE, CAUTION 銘板 注意 PL
4 GGPZ0050 2 NAMEPLATE, CAUTION 銘板 注意 PL
5 GGPZ0070 1 SEAL シール PL
6 GGPI0031 1 NAMEPLATE 銘板 OT MFU-MFU
7 GGPI0131 1 NAMEPLATE 銘板 OT FIXED-FIXED
8 GGPI0171 1 NAMEPLATE 銘板 OT FIXED-MFU
9 GGPZ0090 1 NAMEPLATE, CAUTION 銘板 注意 PL
10 GGPZ0120 1 SEAL シール PL
283
PTS-XPFL-03JE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
AGGWZ9050
AGGWZ9040
284
PTS-XPFL-03JE

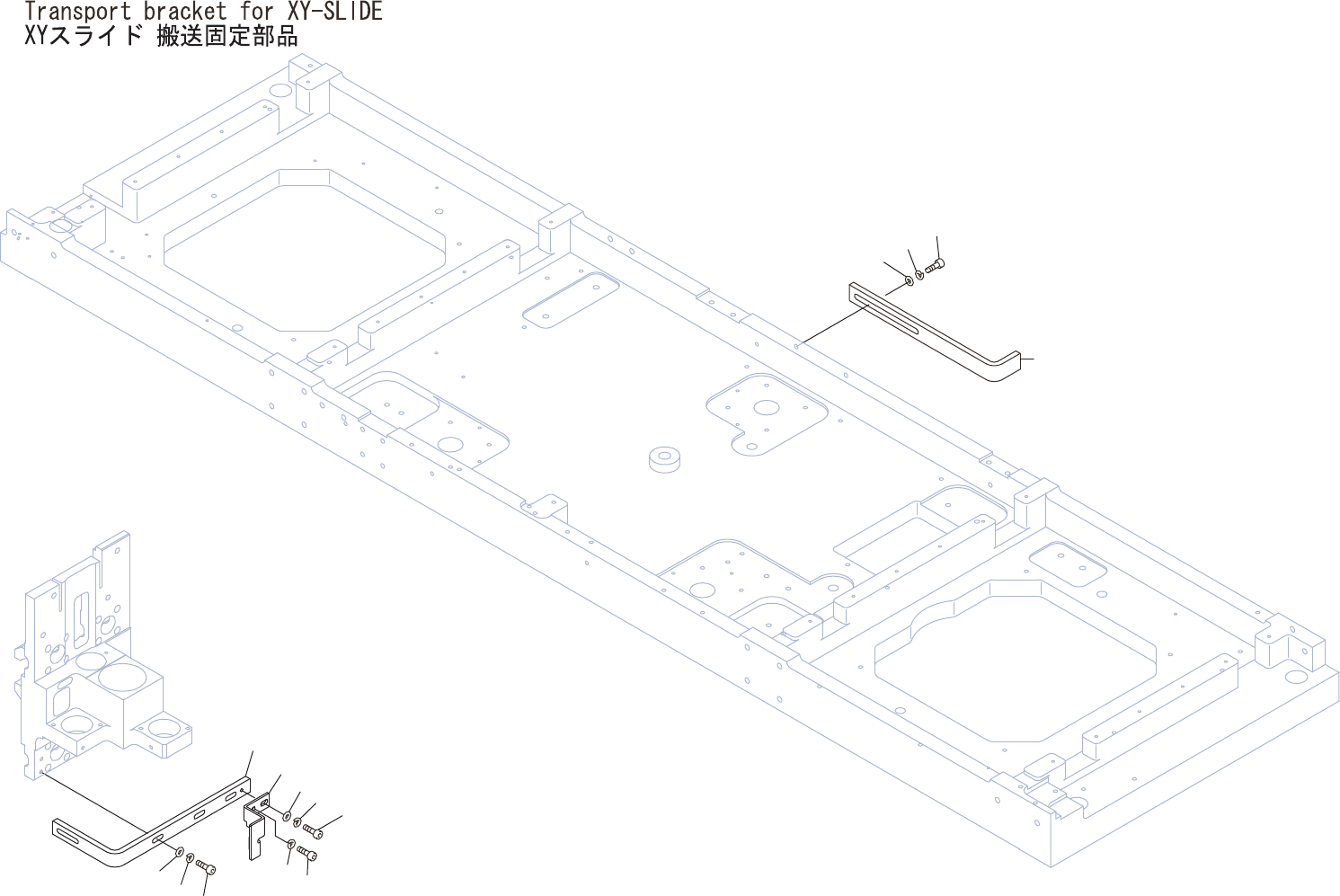

Transport bracket for XY-SLIDE AGGWZ9040
