PTS-XPFL-03JE - 第288页
4 8 9 10 2 2 11 12 13 14 3 3 1 1 5 6 7 4 5 6 8 9 10 8 9 10 8 9 10 AGGWZ9071 288 PTS-XPFL-03JE
Transport bracket for MFU-30
MFU-30 搬送固定部品 AGGWZ9061
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF0412 2 PLATE, FIXED プレート 固定 FE T Parts
2 H5320A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X010 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 DNWZ1121 2 CLAMPER クランパ FE T Parts
5 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
6 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 DNWZ1140 1 BKT ＢＫＴ FE T Parts
8 GGWZ0080 2 BKT, STOPPER ＢＫＴ ストッパ FE T Parts
9 H5340W 4 BOLT, HEX SOCKET ボルト 六角穴 M08X018 FE
10 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
11 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE
12 GGWZ0090 1 BKT, STOPPER ＢＫＴ ストッパ FE T Parts
13 W10900 2 WASHER ワッシャ WSSB40-10-5 OT
14 H5347A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X050 FE
15 W1025A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M/M FE
287
PTS-XPFL-03JE
4
8
9
10
2
2
11
12
13
14
3
3
1
1
5
6
7
4
5
6
8
9
10
8
9
10
8
9
10
AGGWZ9071
288
PTS-XPFL-03JE

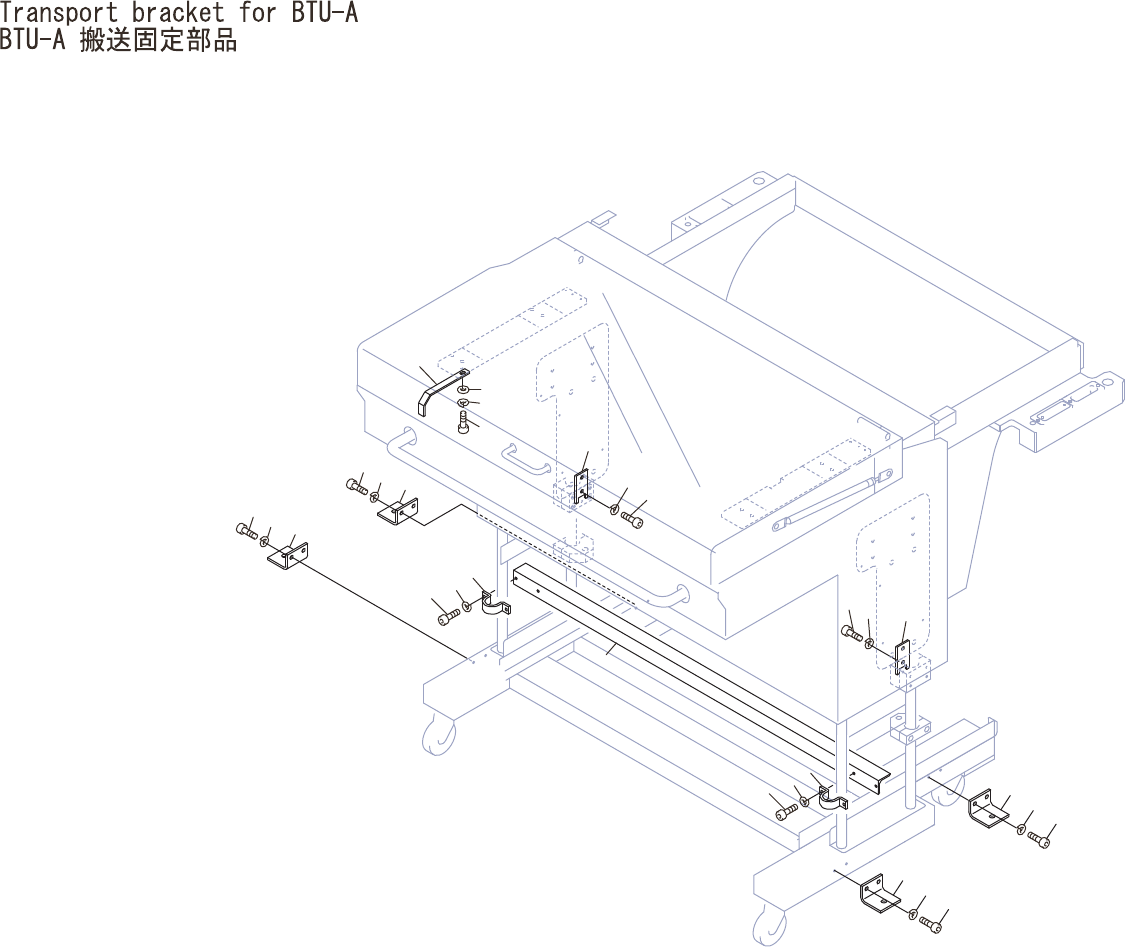

Transport bracket for BTU-A
BTU-A 搬送固定部品 AGGWZ9071
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTS3340 2 PLATE, FIXED プレート 固定 FE T Parts
2 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 DNWZ1121 2 CLAMPER クランパ FE T Parts
5 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
6 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 GGTS2790 1 BKT ＢＫＴ FE T Parts
8 GGTS2740 4 BKT ＢＫＴ FE T Parts
9 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
10 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
11 GGWZ0070 1 BKT, STOPPER ＢＫＴ ストッパ FE T Parts
12 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
289
PTS-XPFL-03JE
