PTS-XPFL-03JE - 第290页
A A A A 1 1 1 1 3 2 4 8 5 9 10 11 12 13 14 6 7 AGGWZ9080 290 PTS-XPFL-03JE
Transport bracket for BTU-A
BTU-A 搬送固定部品 AGGWZ9071
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTS3340 2 PLATE, FIXED プレート 固定 FE T Parts
2 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 DNWZ1121 2 CLAMPER クランパ FE T Parts
5 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
6 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 GGTS2790 1 BKT ＢＫＴ FE T Parts
8 GGTS2740 4 BKT ＢＫＴ FE T Parts
9 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
10 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
11 GGWZ0070 1 BKT, STOPPER ＢＫＴ ストッパ FE T Parts
12 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
289
PTS-XPFL-03JE
AA
AA
1
1
1
1
3
2
4
8
5
9
10
11
12
13
14
6
7
AGGWZ9080
290
PTS-XPFL-03JE

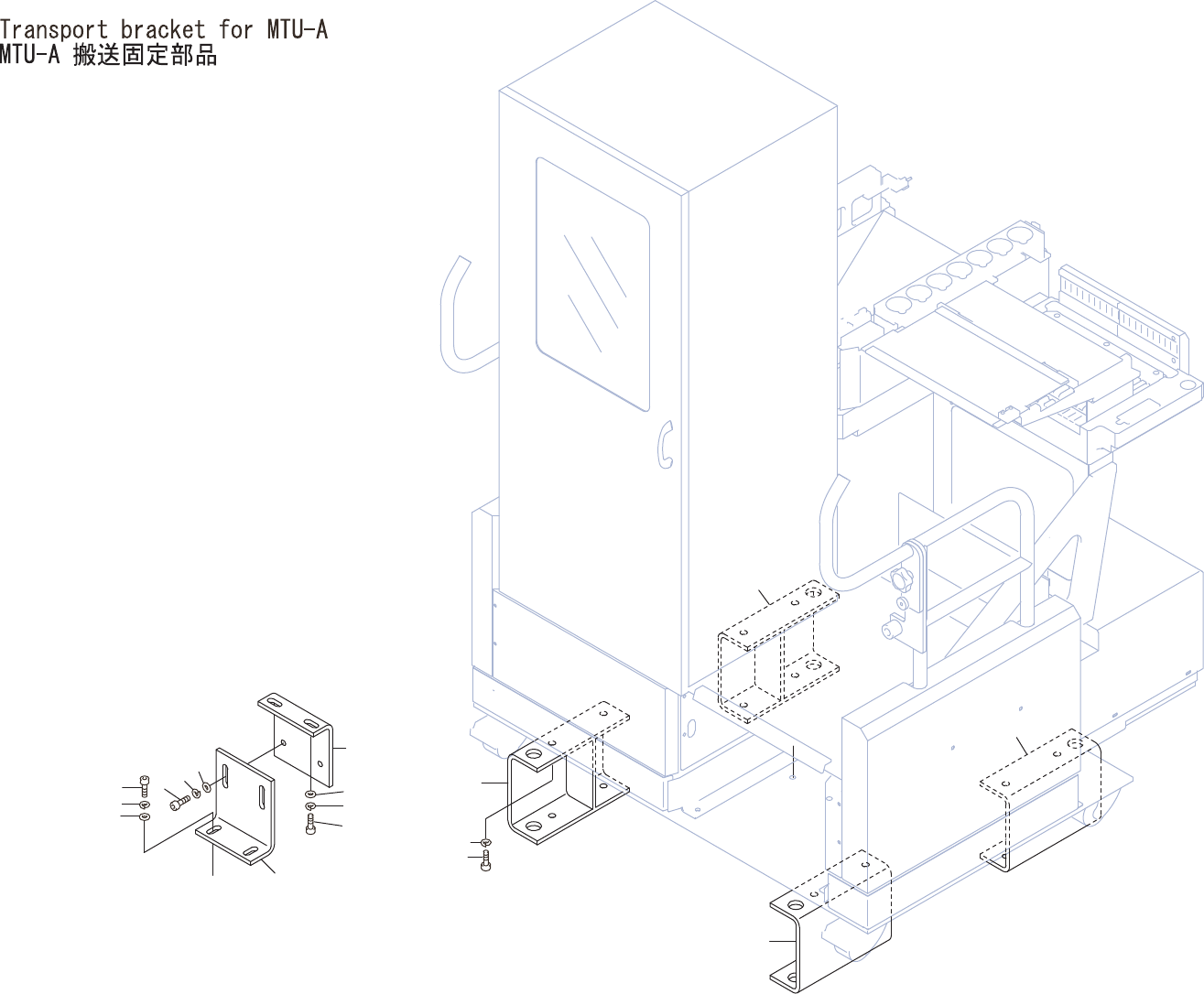

Transport bracket for MTU-A
MTU-A 搬送固定用部品 AGGWZ9080
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGWZ0040 4 BKT ＢＫＴ FE
2 H5384A 8 BOLT, HEX SOCKET ボルト 六角穴 M12X025 FE
3 W1027A 8 WASHER, LOCK ワッシャ スプリング 12M/M FE
4 GGWZ0050 1 BKT ＢＫＴ FE
5 H5384A 2 BOLT, HEX SOCKET ボルト 六角穴 M12X025 FE
6 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
7 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
8 GGWZ0060 1 BKT ＢＫＴ FE
9 H5384A 2 BOLT, HEX SOCKET ボルト 六角穴 M12X025 FE
10 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
11 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
12 H5384A 2 BOLT, HEX SOCKET ボルト 六角穴 M12X025 FE
13 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
14 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
291
PTS-XPFL-03JE
