No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 WPJ1261 1 NIPPLE, VOLUTE ニップル 竹の子 FE 2 K1153F 1 GUN, OIL ガン オイル KH-120 OT 4 H5456T 1 HOSE, RUBBER ホース ゴム SPK-3C OT …
DETAIL
AWPJ8202
GUN,GREASE KIT
A18
300
PTS-XPFL-03JE
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 WPJ1261 1 NIPPLE, VOLUTE ニップル 竹の子 FE
2 K1153F 1 GUN, OIL ガン オイル KH-120 OT
4 H5456T 1 HOSE, RUBBER ホース ゴム SPK-3C OT
5 T2063H 2 HOSE, AIR ホース エアー TU0604B-310MM OT
6 N5004A 1 NOZZLE ノズル MG70ﾖｳﾉｽﾞﾙ-Lｶﾞﾀ OT
7 N5005A 1 NOZZLE ノズル MG70ﾖｳﾉｽﾞﾙ-Nｶﾞﾀ OT
8 N5006A 1 NOZZLE ノズル Nｶﾞﾀﾄｸｼｭﾉｽﾞﾙ OT
9 N5007A 1 NOZZLE ノズル MG70ﾖｳﾉｽﾞﾙ-Pｶﾞﾀ OT
10 N5008A 1 NOZZLE ノズル MG70ﾖｳﾉｽﾞﾙ-Uｶﾞﾀ OT
11 T2061E 1 TUBE チューブ ﾅﾌﾛﾝPTEﾁｭｰﾌﾞ 2X3 OT
12 K5030T 1 CONNECTOR コネクタ PN-1/8-PT1/8-BS OT
13 S2176B 1 JOINT, ONE-TOUCH ジョイント ワンタッチ TS 6-01(NYﾒｯｷ) OT
14 S3084A 1 SLEEVE スリー
ブ
40-13 OT
DETAIL A18
301
PTS-XPFL-03JE
DETAIL A19
1
8
9
2
25
27
26
24
2
2
3
3
3
4
5
4
5
6
7
10
11
12
13
14
15
15
17
17
16
16
18
22
21
21
20
22
18
23

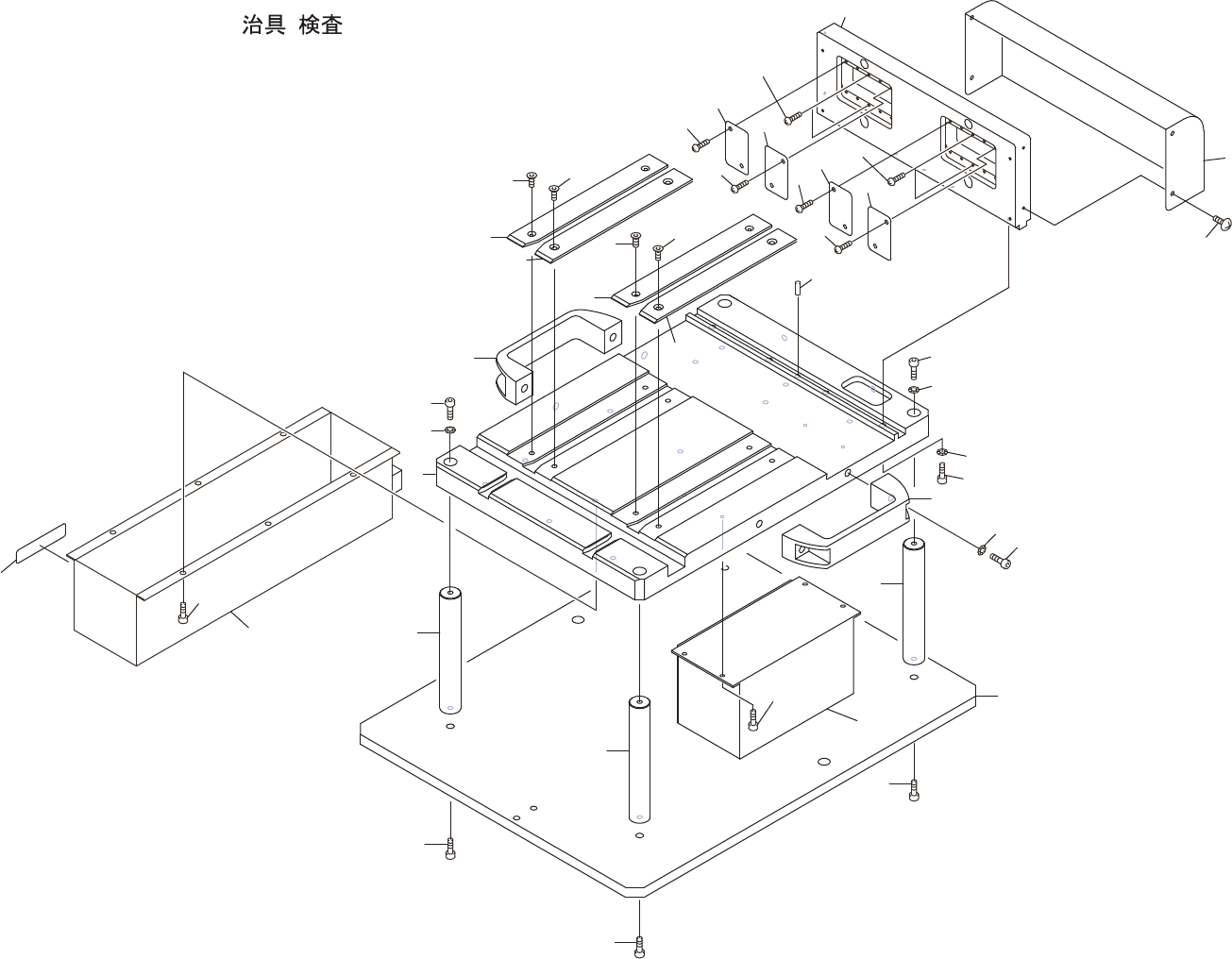

AA87512
JIG, INSPECTION
22
21
21
20
22
19
12
302
PTS-XPFL-03JE
