BED 4/6 ベッド 4/6 AGGAB9003 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGAB0183 1 COVER, ACRYLIC カバー アクリル P L 2 N1084B 4 NUT, HEX ナット 六角 M05 3ｼｭ(3ｶ ｸﾛ) FE 3 W10…

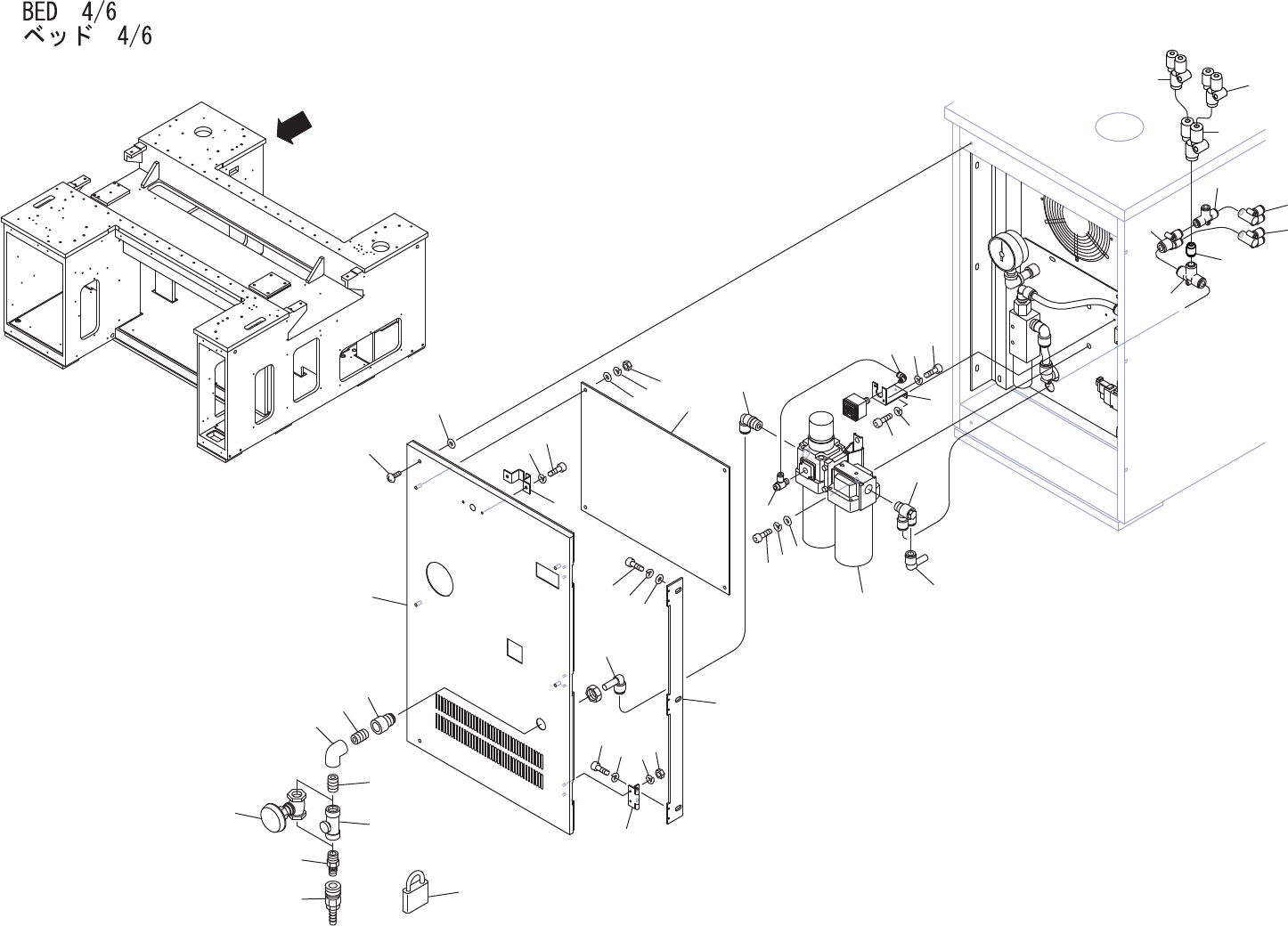

AA
VIEW VIEW AA
44
44
43
42
41
45
46
47
47
6
36
20
18
21
22
23
14
15
16
40
13
17
24
25
26
27
25
28
29
30
31
11
12
8
9
10
38
39
40
6
7
5
7
37
35
1
2
3
4
33
34
32
AGGAB9003
68
PTS-XPFL-03JE
BED 4/6
ベッド 4/6 AGGAB9003
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAB0183 1 COVER, ACRYLIC カバー アクリル PL
2 N1084B 4 NUT, HEX ナット 六角 M05 3ｼｭ(3ｶ ｸﾛ) FE
3 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1040T 4 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
5 GGAB0212 1 BKT, SENSOR ＢＫＴ センサ FE
6 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
7 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
8 GGAB0400 3 HINGE 蝶番 OT
9 H5274A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
10 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 N10795 6 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
12 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 GGAB5021 1 BKT ＢＫＴ FE
14 H5300A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
15 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
16 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
17 GGAB5162 1 DOOR 扉 FE
18 K5172Y 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
20 W10027 2 WASHER ワッシャ TM-147-3(5565) OT
21 GGAB0671 1 BKT ＢＫＴ FE
22 H5286A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
23 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 Y30666 1 UNION ユニオン KQ2E10-03 OT
25 H1282A 2 PIPE, DOUBLE ENDED パイプ 両口 3/8X 25 OT
26 A4061A 1 ELBOW エルボ 3/8 OT
27 H1046A 1 VALVE, STOP バルブ ストップ A3/8X100 OT
28 XB02501 1 VALVE, BALL バルブ ボール OT
29 K1086T 1 COUPLER カプラ 30PM OT
30 S5023H 1 SOCKET ソケット 30SH OT
31 K2027R 1 KEY キー C1000-50 OT
32 H30283 1 FILTER REGULATOR フィルタレギュレータ AC40D-03D-X465B OT
33 H5341A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
34 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
35 W1040X 2 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
36 Y3081A 1 UNION, ELBOW ユニオン エルボ KQ2L10-03S OT
37 Y3077Z 1 UNION, ELBOW ユニオン エルボ KQ2L04-M5 OT
38 Y3121A 1 UNION, ELBOW ユニオン エルボ KQ2VS04-01S OT
39 Y31017 1 UNION, ELBOW ユニオン エルボ KQ2Z10-03S OT
69
PTS-XPFL-03JE
BED 4/6
ベッド 4/6 AGGAB9003
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 A4066H 2 ELBOW エルボ KQ2L10-99 OT
41 Y3074W 1 UNION ユニオン KQ2T10-08 OT
42 K50767 1 CONNECTOR コネクタ KQ2U08-10 OT
43 Y3071H 1 UNION ユニオン KQ2T08-00 OT
44 Y3077L 2 UNION, ELBOW ユニオン エルボ KQ2LU08-00 OT
45 K2007Z 1 CAP キャップ KQ2C08-00 OT
46 K50766 1 CONNECTOR コネクタ KQ2U06-08 OT
47 Y30744 2 UNION ユニオン KQ2U04-06 OT
70
