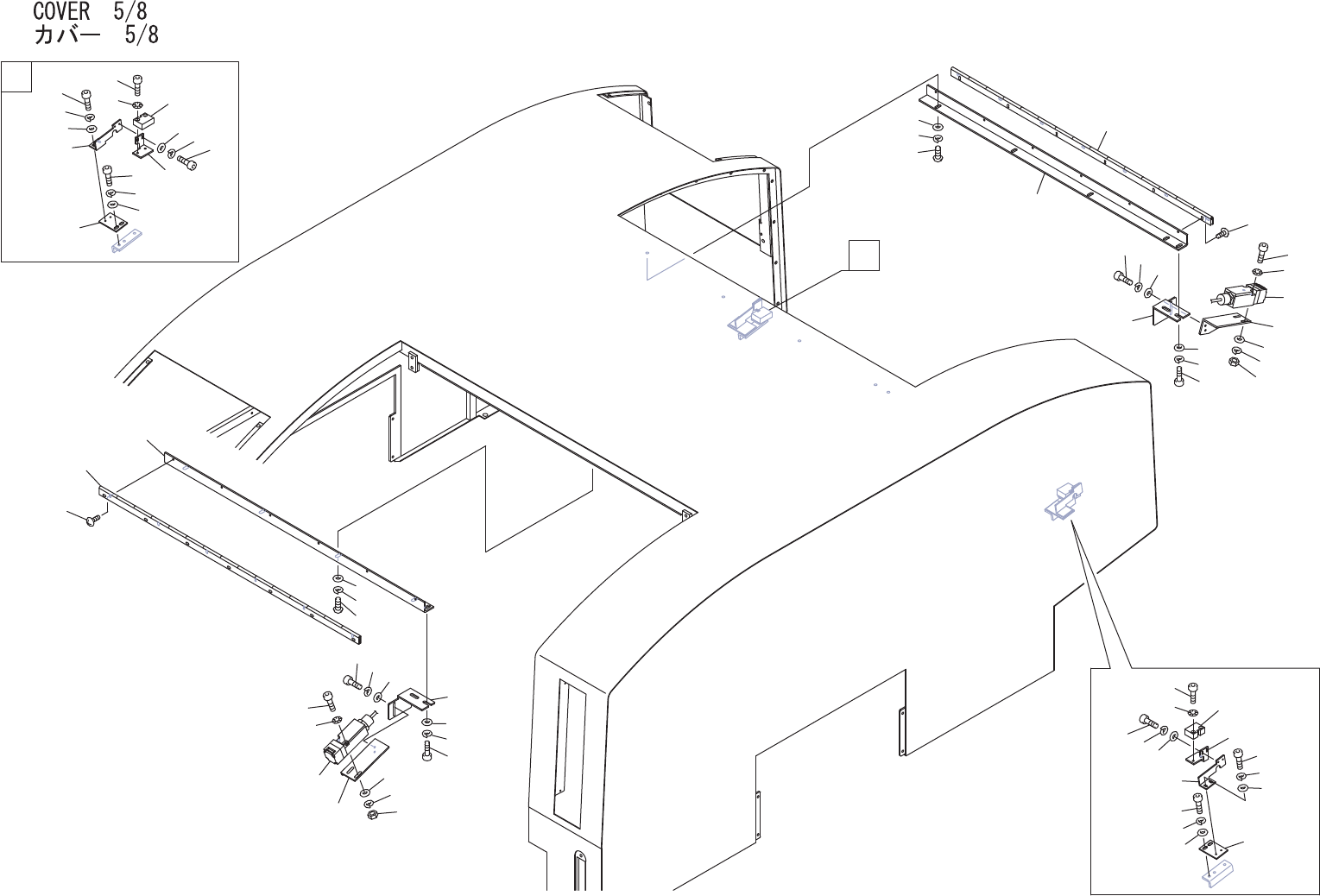

COVER 5/8
カバー 5/8 AGGAK9004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK0832 2 HINGE 蝶番 OT
2 K5172L 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
3 GGAK2031 1 BKT ＢＫＴ FE
4 K5262E 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
5 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
6 W1045A 6 WASHER, FLAT ワッシャ 平 4W- 6 FE
7 GGAK1922 1 BKT ＢＫＴ FE
8 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
9 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
11 GGAK1902 1 BKT ＢＫＴ FE
12 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
13 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
15 S31937 2 SW, LIMIT ＳＷ リミット D4NS-1BF OT
16 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
17 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
18 N10796 4 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
19 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
21 GGAK1991 1 BKT ＢＫＴ FE
22 GGAK1932 1 BKT ＢＫＴ FE
23 GGAK1912 1 BKT ＢＫＴ FE
24 GGAK2791 1 BKT ＢＫＴ FE
25 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
26 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
27 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
28 GGAK2781 2 BKT ＢＫＴ FE
29 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
30 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
32 M1056H 2 MAGNET SW マグネットＳＷ BNS250-11ZG-5M OT
33 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
34 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
35 GGAK2811 1 BKT ＢＫＴ FE
36 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
37 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
