COVER 6/8 カバー 6/8 AGGAK9004 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGAK2092 1 BKT ＢＫＴ FE 2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE 3 W1042A 2 WASHER,…
AA
AA
AA
11
10
9
11
10
9
21
20
19
18
17
15
15
1
4
3
2
7
6
5
8
12
13
14
27
26
25
24
23
22
16
AGGAK9004
98
PTS-XPFL-03JE

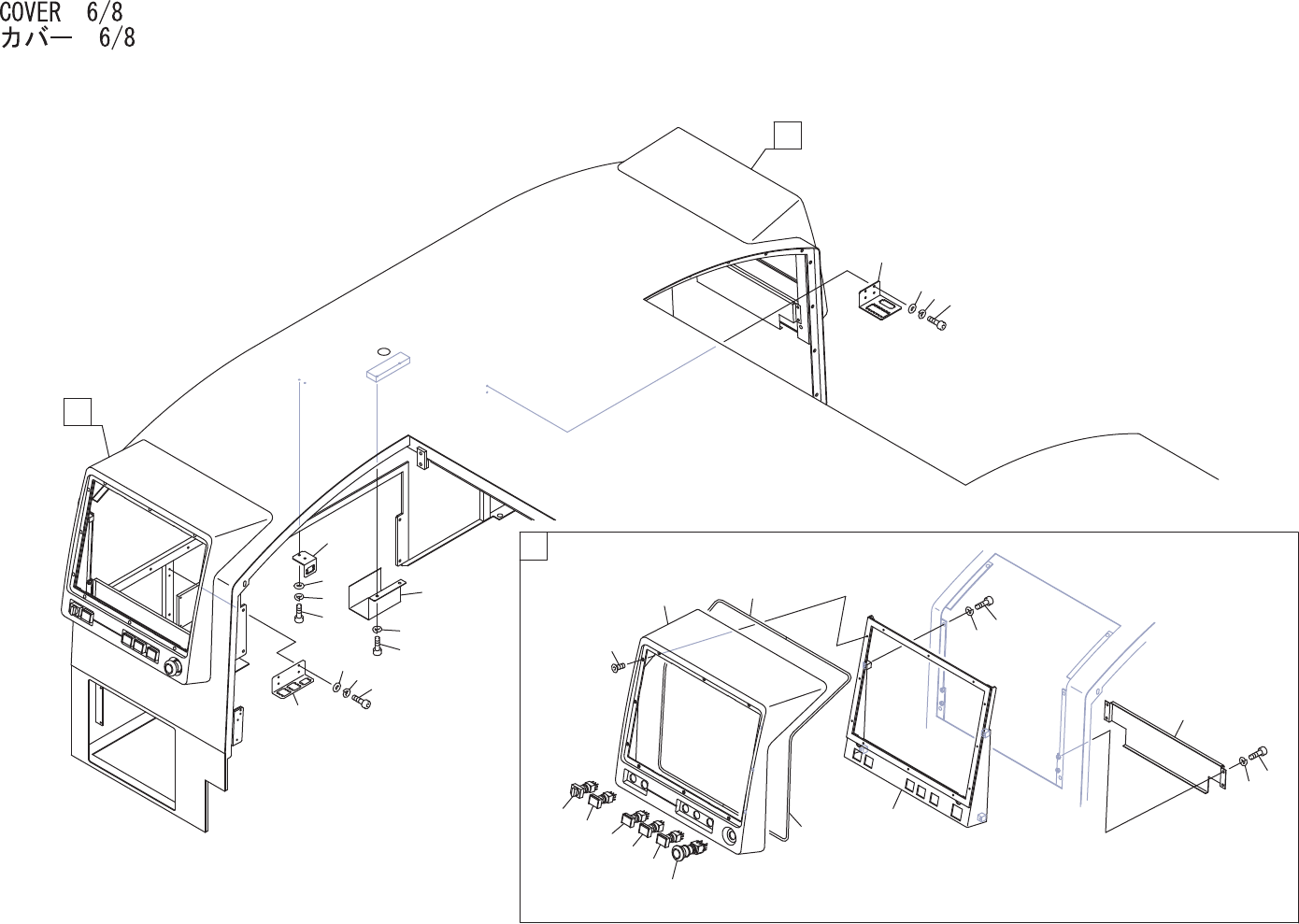

COVER 6/8
カバー 6/8 AGGAK9004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK2092 1 BKT ＢＫＴ FE
2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
4 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 GGAK2071 1 COVER, WIRING カバー 配線 FE
6 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 GGAK3250 1 BKT ＢＫＴ FE
9 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
12 GGAK3191 1 BKT ＢＫＴ FE
13 GGAK0672 2 PANEL, OPERATION パネル 操作 PL
14 K5357M 24 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
15 GGAK0690 4 SPACER スペーサ PL
16 GGAK1322 2 BKT ＢＫＴ FE
17 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
18 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 GGAK1331 2 BKT ＢＫＴ FE
20 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
21 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 . 2 SW ＳＷ LA3F-32C24W OT
23 . 2 SW ＳＷ LA3L-M1C14G OT
24 . 2 SW ＳＷ LA3L-M1C24G OT
25 . 2 SW ＳＷ LA3B-M1C1LY OT
26 . 2 SW ＳＷ LA3L-M1C14G OT
27 . 2 SW ＳＷ XA1EBV303RH ZB6AS834 ZB6E2B OT
