DX-NT06A-AUTO-T OOL STATION 3/ DX-NT06A-オートツール ステーション 3/ 2UGTMY000309 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTMY0 01202 1 PLATE, UP PER プレート 上 2 2MGTMY0 11000 3 SHA…

100%1 / 157
BB
CC
DD
BB
CC
EE
DD
EE
1
2
3
4
5
6
2
3
4
5
6
2
3
4
5
6
7
8
7
8
9
14
14
15
15
16
16
17
18
17
18
22
23
24
25
26
27
28
30
31
33
32
34
35
35
36
36
37
37
40
43
44
45
46
47
48
49
50
55
55
56
57
58
59
60
61
61
62
63
64
70
71
75
76
77
78
79
80
81
82
83
84
90
91
91
91
92
93
92
93
92
93
94
95
96
97
19
20
21
100
100
101
102
103
103
104
104
105
105
106
106
110
110
110
110
111
111
111
112
112
112
113
113
113
114
120
121
122
124
130
131
132
134
136
51
65
66
67
68
69
118
119
118
119
7
8
41
42
42.1
62
63
64
101
102
115
116
125
140
141
142
45
133

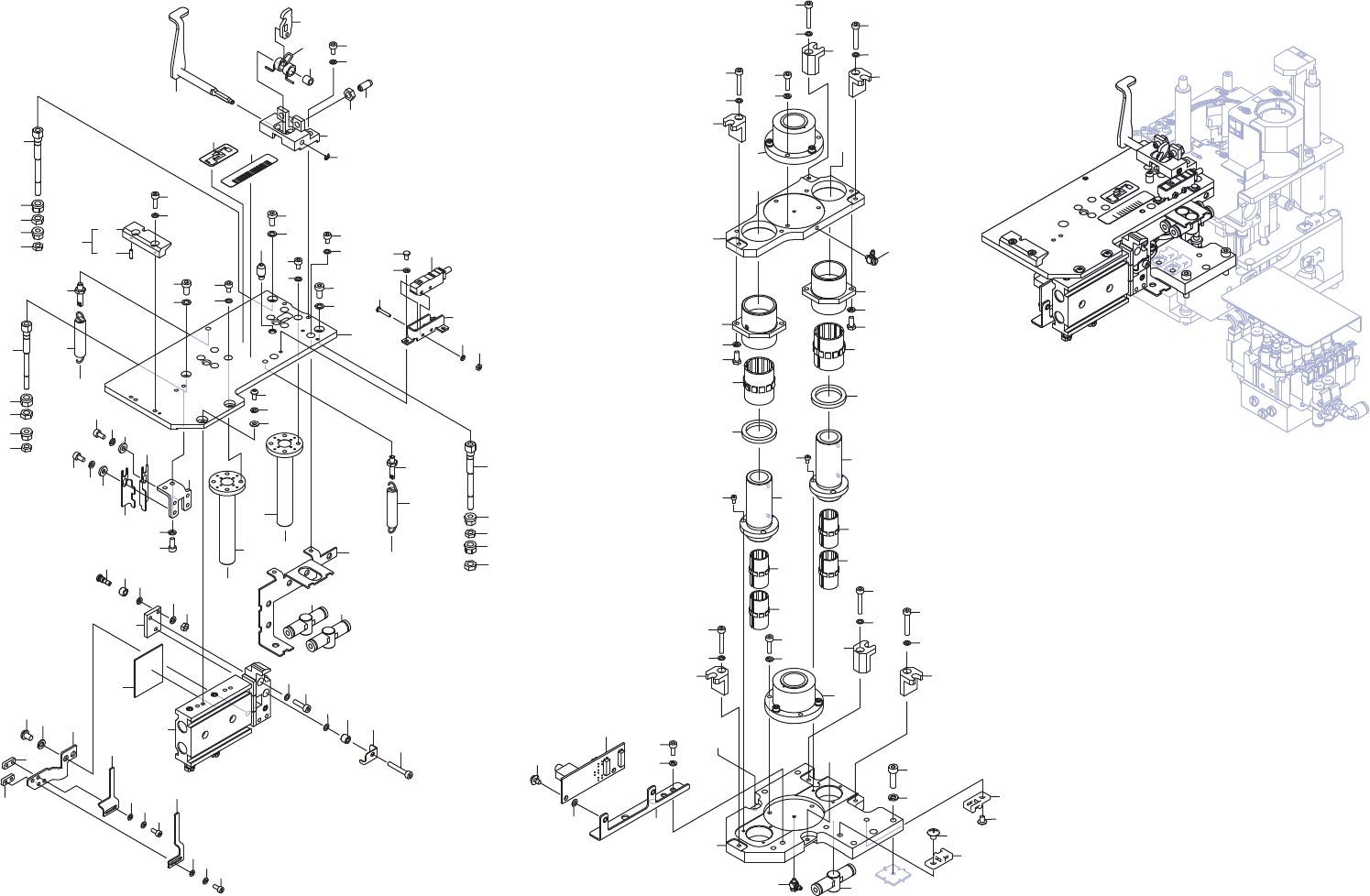

DX-NT06A-AUTO-TOOL STATION 3/
';17$࣮࢜ࢺࢶ࣮ࣝࢫࢸ࣮ࢩࣙࣥ
2UGTMY000309
102
PTS- NADXHD- 06
DX-NT06A-AUTO-TOOL STATION 3/
DX-NT06A-オートツールステーション 3/
2UGTMY000309
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTMY001202 1 PLATE, UPPER
プレート　上
2 2MGTMY011000 3 SHAFT
シャフト
3 PM90481 3 NUT, STOPPER
ナツト　ストツパ
4 N1079X 3 NUT, HEX
ナット　六角
M04 3ｼｭ(3ｶ ｼﾛ)
5 PM59924 3 NUT, STOPPER
ナツト　ストツパ
6 N1079Y 3 NUT, HEX
ナット　六角
M05 3ｼｭ(3ｶｼﾛ)
7 H72720 3 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(ﾃｲﾄｳ(3ｶｼﾛ)
8 W1011A 3 WASHER, CONICAL
ワッシャ　皿
M-4-L
9 PM17792 1 PIN, REFERENCE
ピン　基準
14 H72023 2 HOOK
フック
AIPOK4-20
15 S65291 2 SPRING, TENSION
スプリング　引張
BWS8-40
16 2MGTMY002200 2 SHAFT
シャフト
17 H54250 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
18 W1010A 8 WASHER, CONICAL
ワッシャ　皿
M-3-L
19 2MGTMY002903 1 BKT
ＢＫＴ
20 H54250 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
21 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
22 PP00323 1 GUARD
ガード
23 K51756 3 SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X005(ｽﾃﾝﾚｽ)
24 W1106A 3 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
25 S5161A 1 SW, MICRO
ＳＷ　マイクロ
AV630564
26 K5175Z 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02X012(ｽﾃﾝﾚｽ)
27 N1079E 2 NUT, HEX
ナット　六角
M02(3ｶ ｼﾛ)
28 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
30 PP01391 1 BKT
ＢＫＴ
31 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
32 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
33 2MGTMY011900 1 DOG, SW
ドッグ　ＳＷ
34 2MGTMY011800 1 DOG, SW
ドッグ　ＳＷ
35 H54251 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
36 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
37 W1108D 4 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
40 2MGTMY001503 1 CYLINDER, AIR
シリンダ　エアー
41 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
42 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
42.1 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
43 2MGTMY001600 1 PLATE
プレート
44 H54254 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
45 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
46 PM05795 1 PIN, ROLLER
ピン　ローラ
47 PM05785 1 ROLLER
ローラ
48 2MGTSF005500 1 COLLAR
カラー
49 N10793 1 NUT, HEX
ナット　六角
M03 P=0.5(3ｶｼﾛ)
50 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
51 2MGTMY006403 1 SHEET
シート
55 H13332 2 VALVE
バルブ
AQ240F-04-00
56 2MGTMY002103 1 BKT
ＢＫＴ
57 K5258K 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X006(3ｶ ｼﾛ)
58 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
59 PP01351 1 DOG, SW
ドッグ　ＳＷ
60 PP01361 1 DOG, SW
ドッグ　ＳＷ
103
PTS- NADXHD- 06
DX-NT06A-AUTO-TOOL STATION 3/
DX-NT06A-オートツールステーション 3/
2UGTMY000309
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
61 2MGTMY004000 2 NUT
ナット
62 H5425F 4 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006(3ｶ ｼﾛ)
63 W1106A 4 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
64 W60565 4 WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5 ｺｶﾞﾀﾏﾙ(3ｶ ｼﾛ)
65 2AGTMY000101 1 GUIDE
ガイド
66 2MGTMY001400 1 GUIDE
ガイド
67 H21928 2 PIN, PARALLEL
ピン　平行
φ02X08 B種(h8)
68 H54253 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
69 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
70 2MGTMY003900 1 SEAL
シール
71 2MGTMY008900 1 SEAL, BAR CODE
シール　バーコード
75 2MGTMY001301 1 BKT, CLAMP
ＢＫＴ　クランプ
76 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
77 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
78 2MGKMP001102 1 SHAFT, ARM
シャフト　アーム
79 PP00863 1 CLAMPER
クランパ
80 PZ08741 1 SPRING, TORSION
スプリング　ネジリ
81 PM17551 1 COLLAR
カラー
82 S1003D 1 CIR-CLIP
サークリップ
ST-EW-2(3ｶ ｼﾛ)
83 H63811 2 PLUNGER, BALL
プランジャ　ボール
BPQ5
84 N1079Y 2 NUT, HEX
ナット　六角
M05 3ｼｭ(3ｶｼﾛ)
90 2MGTMY002303 1 PLATE, LOWER
プレート　下
91 2MGTMY002400 3 GUIDE
ガイド
92 H54257 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X020(3ｶ ｼﾛ)
93 W1010A 3 WASHER, CONICAL
ワッシャ　皿
M-3-L
94 XS03490 1 CYLINDER, AIR
シリンダ　エアー
95 H54254 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
96 W1106C 3 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
97 A4067A 1 ELBOW
エルボ
M-3ALU-4
100 2MGTMY003500 2 GUIDE
ガイド
101 H5261C 4 BOLT, HEX
ボルト　六角
M03X008(3ｶ ｼﾛ)
102 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
103 H68181 2 BEARING, DRY
ベアリング　ドライ
JUM-02-20
104 2MGTMY002700 2 STOPPER
ストッパ
105 2MGTMY002601 2 GUIDE
ガイド
106 H5425K 6 BOLT, HEX SOCKET
ボルト　六角穴
M02X004(3ｶ ｼﾛ)
110 H4274K 4 BEARING, SLIDE
ベアリング　スライド
JUM-02-12
111 2MGTMY002400 3 GUIDE
ガイド
112 H54257 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X020(3ｶ ｼﾛ)
113 W1010A 3 WASHER, CONICAL
ワッシャ　皿
M-3-L
114 XS03490 1 CYLINDER, AIR
シリンダ　エアー
115 H54254 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
116 W1106C 3 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
118 S2025A 3 SHEET
シート
CTAM1
119 K5172K 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X005(3ｶ ｼﾛ)
120 2MGTMY010800 1 BASE
ベース
121 H5426S 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X018(3ｶ ｼﾛ)
122 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
124 A4067A 1 ELBOW
エルボ
M-3ALU-4
125 H13332 1 VALVE
バルブ
AQ240F-04-00
130 2MGTMY010901 1 BKT
ＢＫＴ
