DX-NT07A-AUTO-T OOL STATION 1/ DX-NT07A-オートツール ステーション 1/ 2UGTMY000406 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 111 S67438 1 SENSOR, PHOTO センサ フォト EE-SX95 2P-R 3M 112 K5198…
DX-NT07A-AUTO-TOOL STATION 1/
DX-NT07A-オートツールステーション 1/
2UGTMY000406
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
53 Y60183 2 UNION, HALF
ユニオン ハーフ
KQ2S04-M5A
54 2MGKMY000500 2 FLANGE
フランジ
55 H4274K 4 BEARING, SLIDE
ベアリング スライド
JUM-02-12
56 H54251 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
57 W1010A 8 WASHER, CONICAL
ワッシャ 皿
M-3-L
61 2MGKMY014400 8 PLATE
プレート
62 K51716 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X003(3ｶ ｼﾛ)
63 2MGTMY012503 1 BLOCK, REFERENCE
ブロック 基準
64 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
65 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
72 2MGTMY012101 1 PLATE
プレート
73 2MGKMY003502 2 PIN
ピン
74 2MGKMY004101 1 SHEET
シート
75 H20920 2 PIN, PARALLEL
ピン 平行
φ03X08 B種(h8)
76 K5365R 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
77 2MGTMY007402 1 BKT
ＢＫＴ
78 H67896 2 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X005(3ｶ ｼﾛ)
79 W1106A 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
80 S2025A 1 SHEET
シート
CTAM1
81 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
82 S63807 1 CYLINDER, AIR
シリンダ エアー
CU16-5D
83 H5426Z 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
84 K69654 1 CONTROLLER, SPEED
コントローラ スピード
AS1301F-M5E-04A
85 K63325 1 CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5-04A
86 N1079Y 1 NUT, HEX
ナット 六角
M05 3ｼｭ(3ｶｼﾛ)
87 W1106E 1 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
88 2MGTMY009103 1 SHUTTER
シャッタ
88.1 2MGKMY014001 1 SEAL
シール
89 PZ29951 6 BOLT
ボルト
90 PM85634 6 WASHER
ワッシャ
91 K51684 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X006(3ｶｸﾛ)
92 2MGKMY002601 2 WASHER
ワッシャ
93 2MGTMY007601 2 DOG, SW
ドッグ ＳＷ
94 2MGKMY002802 2 NUT
ナット
95 H54250 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
96 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
97 2MGTMY009300 1 NAMEPLATE
銘板
98 2MGKMY014601 2 SEAL
シール
99 2MGKMY013302 1 HOLDER
ホルダ
99.1 H20920 1 PIN, PARALLEL
ピン 平行
φ03X08 B種(h8)
100 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
101 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
102 2MGKMY007600 2 PIN
ピン
103 2MGKMY002401 3 SHAFT
シャフト
104 N1079Y 3 NUT, HEX
ナット 六角
M05 3ｼｭ(3ｶｼﾛ)
105 PM59924 3 NUT, STOPPER
ナツト ストツパ
106 H68191 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008ﾃｲﾄｳ(3ｶ ｼﾛ)
107 W1011A 3 WASHER, CONICAL
ワッシャ 皿
M-4-L
108 2MGTMY012300 1 BKT, SENSOR
ＢＫＴ センサ
109 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
110 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
110
PTS- NADXHD- 06
DX-NT07A-AUTO-TOOL STATION 1/
DX-NT07A-オートツールステーション 1/
2UGTMY000406
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
111 S67438 1 SENSOR, PHOTO
センサ フォト
EE-SX952P-R 3M
112 K5198B 1 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
114 S67441 1 SENSOR, PHOTO
センサ フォト
EE-SX953P-R 3M
115 K5198B 1 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
118 2MGTMY011501 2 HOLDER
ホルダ
119 H54251 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
120 W1010A 6 WASHER, CONICAL
ワッシャ 皿
M-3-L
123 2MGKMY012800 8 GUIDE
ガイド
124 H68817 8 PIN, PARALLEL
ピン 平行
φ01X08 B種(h8) SUS
125 2MGKMY014802 2 HOLDER
受け
126 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
127 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
128 2MGKMY012201 2 PLATE
プレート
129 2MGKMY016900 6 SPACER
スペーサ
130 W1106C 6 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
131 K5170C 6 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(3ｶｼﾛ)
132 2MGKMY012301 2 SHEET
シート
133 H67583 2 PIN, PARALLEL
ピン 平行
φ2×6 Bｼｭ
134 K67293 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X002(ｽﾃﾝﾚｽ)
111
PTS- NADXHD- 06
㸯
㸰
㸱
㸯
㸰
㸱

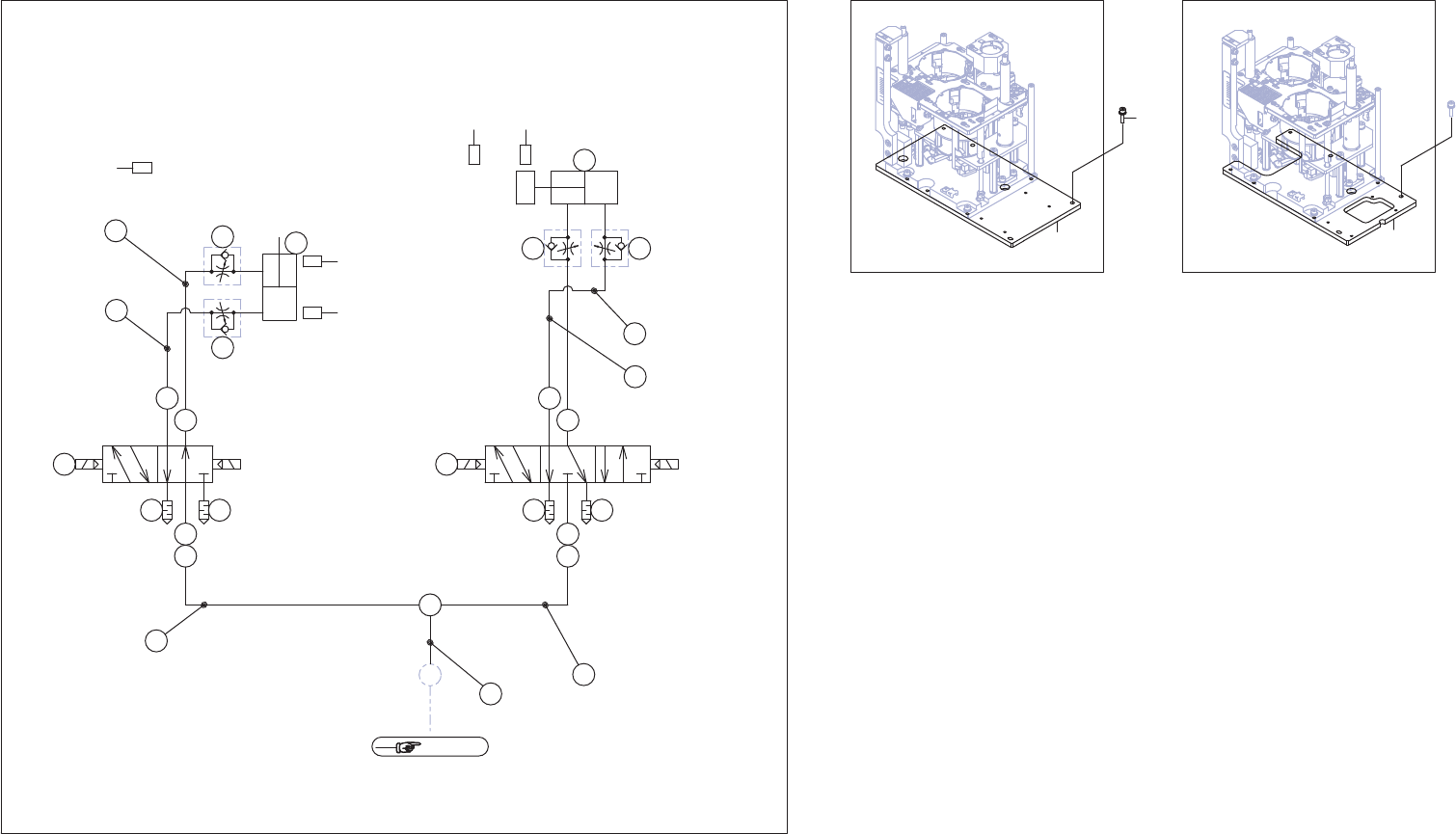

Ref.BED
AIMEX IIAIMEX IIS
NXT III
φ4
φ4 φ4φ4
φ4 φ4
φ6
AB A B
䜸䞊䝖䝒䞊䝹䝇䝔䞊䝅䝵䞁
᭷☜ㄆ
Auto tool station
check
䜸䞊䝖䝒䞊䝹䝇䝔䞊䝅䝵䞁
䝅䝱䝑䝍䞊㛤☜ㄆ
䜸䞊䝖䝒䞊䝹䝇䝔䞊䝅䝵䞁
䝅䝱䝑䝍䞊㛢☜ㄆ
Auto tool station
shutter open check
Auto tool station
shutter close check
䜸䞊䝖䝒䞊䝹
䝇䝔䞊䝅䝵䞁㻌ୗ㝆
䜸䞊䝖䝒䞊䝹
䝇䝔䞊䝅䝵䞁㻌ୖ᪼
Auto tool station raise Auto tool station lower
䜸䞊䝖䝒䞊䝹
䝇䝔䞊䝅䝵䞁
䝅䝱䝑䝍䞊㻌㛤
䜸䞊䝖䝒䞊䝹
䝇䝔䞊䝅䝵䞁
䝅䝱䝑䝍䞊㻌㛢
Auto tool station
Shutter open
Auto tool station
Shutter close
䜸䞊䝖䝒䞊䝹䝇䝔䞊䝅䝵䞁
ୖ᪼➃☜ㄆ
䜸䞊䝖䝒䞊䝹䝇䝔䞊䝅䝵䞁
ୗ㝆➃☜ㄆ
Auto tool station
lower limit check
Auto tool station
raise limit check
1
5
6
7
7
9
1111
22
23
21
2
3
4
56
8
8
9
10
11 11
25
24
21
52
51
53
26
12 12
DX-NT07A-AUTO-TOOL STATION 2/
';17$࣮࢜ࢺࢶ࣮ࣝࢫࢸ࣮ࢩࣙࣥ
2UGTMY000406
112
