DX-NB12A-NOZZLE STATION DX-NB12A-ノズルステー ション 2UGKM X001206 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGKMX0 16001 1 SHUTTER シャッタ 2 PZ299 51 8 BOLT ボルト 3 PM8563 4 8 W ASHE…
AA
AA
BB
BB
1
2
3
4
5
6
7
8
11
12
16
13
14
15
27
28
21
22
23
24
17
41
42
43
44
45
46
18
52
53
53
54
55
62
63
64
65
51
61
60
11
26
25
32
33
31
10
50
9
16
2UGKMX001206
';1%$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ

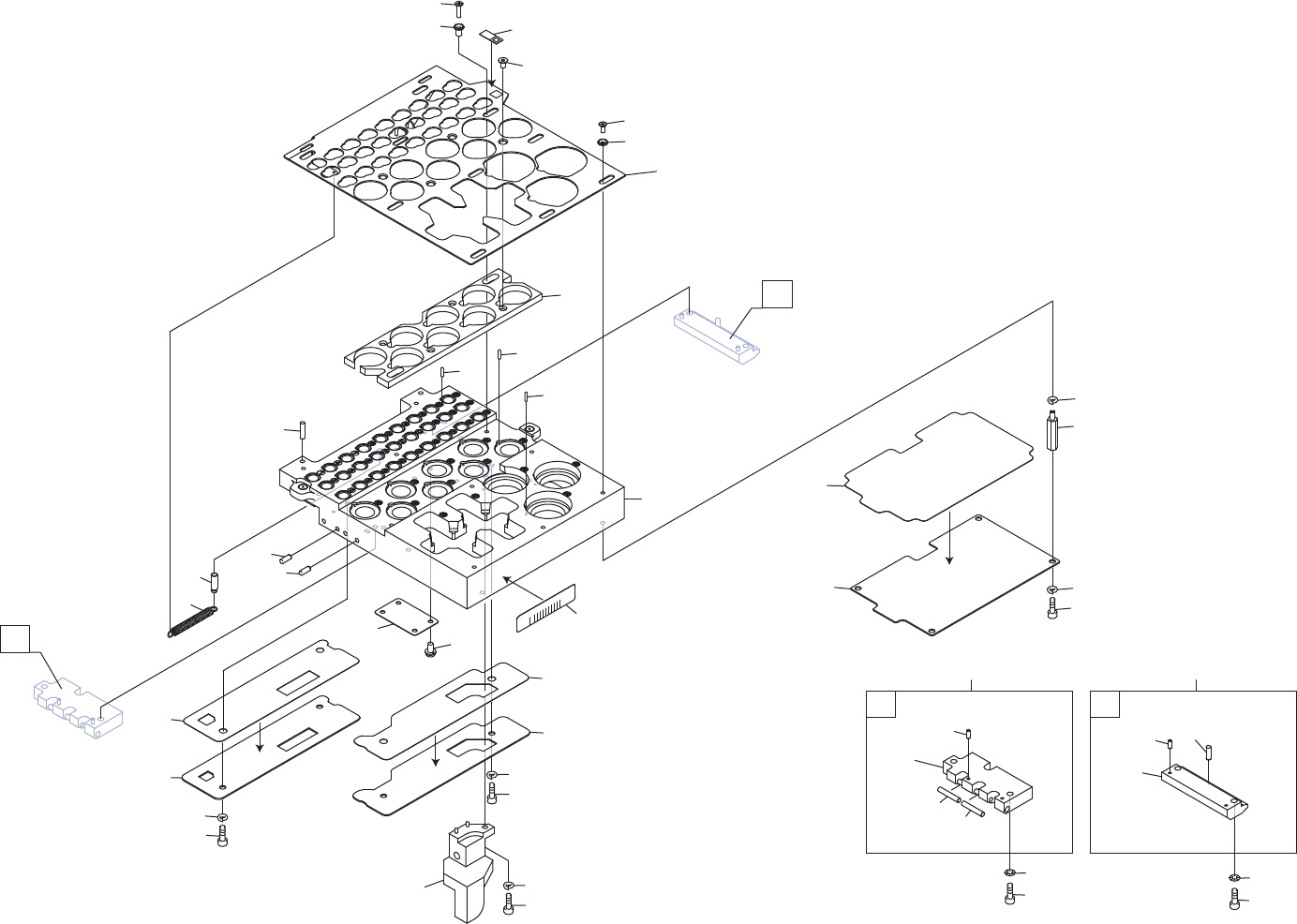

DX-NB12A-NOZZLE STATION
122
PTS- NADXHD- 06
DX-NB12A-NOZZLE STATION
DX-NB12A-ノズルステーション
2UGKMX001206
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKMX016001 1 SHUTTER
シャッタ
2 PZ29951 8 BOLT
ボルト
3 PM85634 8 WASHER
ワッシャ
4 2MGKMX000901 2 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
5 2MGKMX000200 2 WASHER
ワッシャ
6 K65003 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
7 2MGKMX016200 1 SEAL, BAR CODE
シール バーコード
unit serial number
8 2MGKMX000102 1 PLATE
プレート
9 2AGKMX003501 1 HOLDER
ホルダ
10 R5005B 5 ROLLER, NEEDLE
ローラ ニードル
φ1.5X6.8FC3
11 PZ10122 35 PIN
ピン
12 R5012C 2 ROLLER, NEEDLE
ローラ ニードル
φ3X11.8 FW6C3
13 H2092X 2 PIN, PARALLEL
ピン 平行
φ03X08 A種(m6)
14 PM04924 1 PIN
ピン
15 2MGKMX016300 1 SEAL, BAR CODE
シール バーコード
unit serial number
16 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
17 2MGKMX004100 1 DOG, SW
ドッグ ＳＷ
18 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
21 2MGKMX000602 1 SHEET
シート
22 2MGKMX000400 1 PLATE, BACK
プレート 裏
23 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
24 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
25 2MGKMX004802 1 SHEET
シート
26 2MGKMX004900 1 PLATE, BACK
プレート 裏
27 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
28 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
31 2MGKMX013101 1 BLOCK
ブロック
32 H54253 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
33 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
41 2MGKMX012901 1 SHEET
シート
42 2MGKMX012800 1 PLATE, BACK
プレート 裏
43 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
44 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
45 S64672 4 SPACER
スペーサ
BSL-322E
46 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
50 AA37X04 1 BLOCK
ブロック
51 PM44713 1 BLOCK
ブロック
52 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
53 R5013A 2 ROLLER, NEEDLE
ローラ ニードル
φ3X17.8 A6C3
54 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
55 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
60 AA37W03 1 GUIDE
ガイド
61 PM45112 1 GUIDE
ガイド
62 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
63 R5012A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X 9.8 A6C3
64 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
65 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
123
PTS- NADXHD- 06
AA
AA
BB
BB
㸮㸮㸮㸮㸮㸮
㹌㹀㸰㸮㸿
㸨㹌㹀㸰㸮㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
2
3
3.1
3.2
1.1
1.2
1
4
5
6
25
12
14
15
26
27
28
16
19
20
11
35
36
37
38
50
36.1
';1%$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
DX-NB20A-NOZZLE STATION
2UGTMX000805
124
PTS- NADXHD- 06
