PTS-NADXHD-06 - 第129页
DX-NB22A-NOZZLE STATION DX-NB22A-ノズルステー ション 2UGTMX001006 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTMX0 06200 1 SHUTTER シャッタ 2 PZ299 51 6 BOLT ボルト 3 PM8563 4 6 W ASHER…
㸮
㸮
㸮
㸮
㸮
㸮
㹌
㹀
㸰
㸰
㸿
1
6
7
8
15
16
14
51
52
41
42
43
44
31
61
62
63
4
5
2
3
54
53
9
32
33
45
';1%$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ

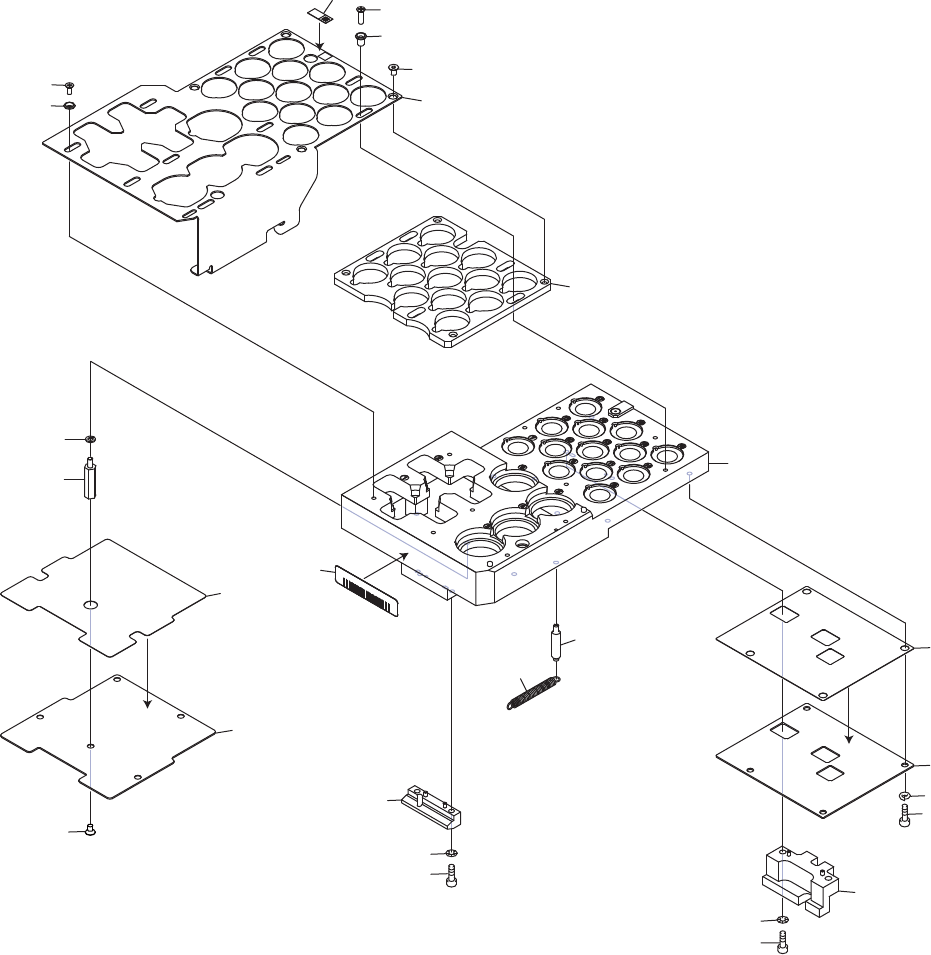

DX-NB22A-NOZZLE STATION
2UGTMX001006
128
PTS- NADXHD- 06
DX-NB22A-NOZZLE STATION
DX-NB22A-ノズルステーション
2UGTMX001006
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTMX006200 1 SHUTTER
シャッタ
2 PZ29951 6 BOLT
ボルト
3 PM85634 6 WASHER
ワッシャ
4 2MGKMX000901 5 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
5 2MGKMX000200 5 WASHER
ワッシャ
6 K65003 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
7 2MGTMX006600 1 SEAL, BAR CODE
シール バーコード
unit serial number
8 2MGTMX006100 1 PLATE
プレート
9 2AGTMX001503 1 HOLDER
ホルダ
14 2MGTMX006700 1 SEAL, BAR CODE
シール バーコード
unit serial number
15 2MGTMX001700 1 PIN
ピン
16 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
31 2AGTMX000102 1 GUIDE
ガイド
32 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
33 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
41 2MGTMX006301 1 SHEET
シート
42 2MGTMX006400 1 PLATE, BACK
プレート 裏
43 K65003 5 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
44 S72773 5 SPACER
スペーサ
KSB-321BNE
45 W1106C 5 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
51 2MGTMX003401 1 SHEET
シート
52 2MGTMX003500 1 PLATE, BACK
プレート 裏
53 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
54 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
61 2AGTMX000202 1 BLOCK
ブロック
62 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
63 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
129
PTS- NADXHD- 06
AA
BB
AA BB
1
2
3
4
2
5
3
6
7
8
12
13
13
14
14
15
16
21
22
23
24
25
27
31
32
34
36
37
38
39
38
39
40.1
40
41
41
55
58
59
56
57
11
28
29
30
33
42
45
46
43
44
43
47
50
51
48
49
52
60
61
62
17
9
';1%$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ

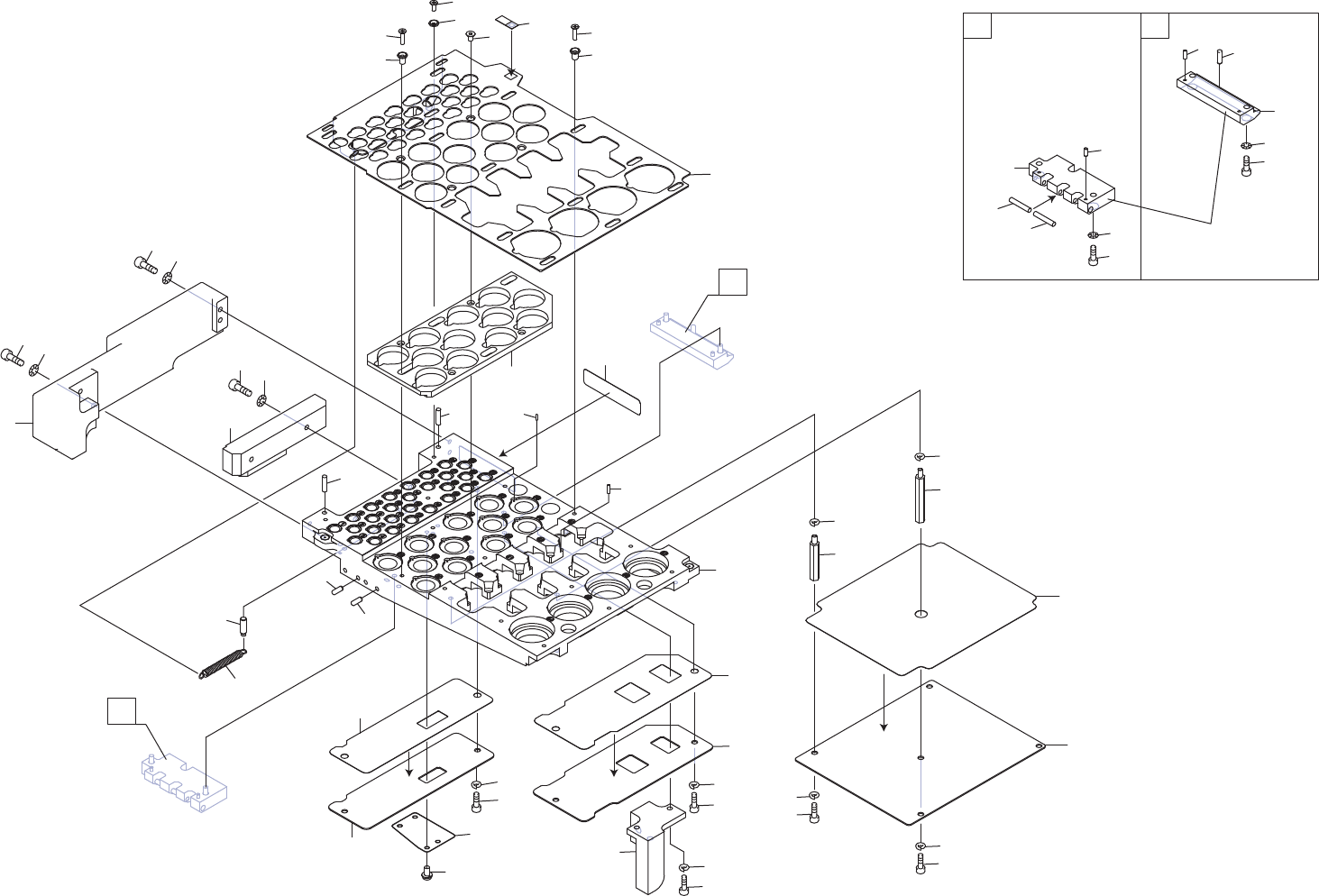

DX-NB23A-NOZZLE STATION
2UGKMX001708
130
PTS- NADXHD- 06
