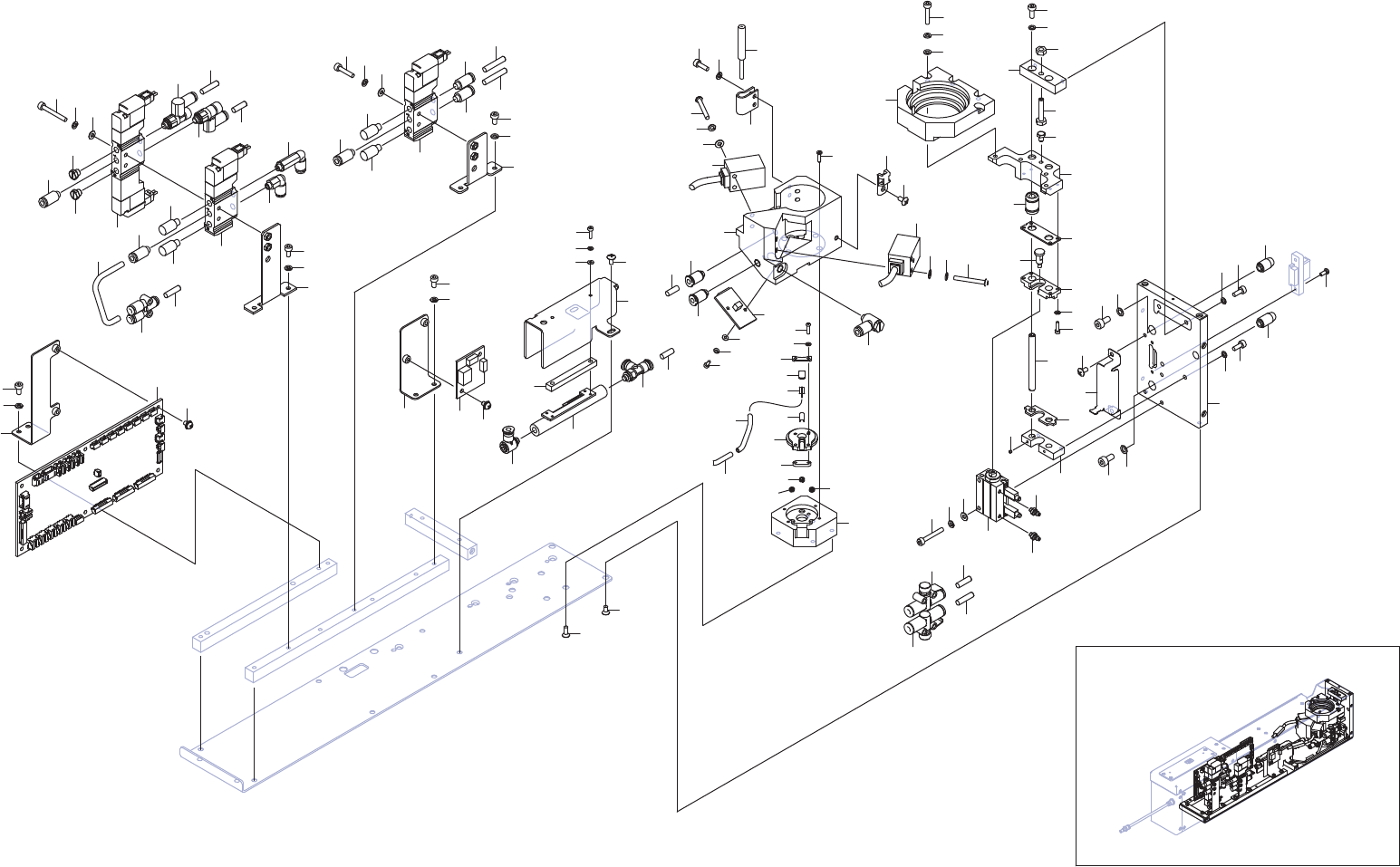

DX-Glue Tool Station 2/
';ࢢ࣮ࣝࢶ࣮ࣝࢫࢸ࣮ࢩࣙࣥ
2UGKYT000102
142
PTS- NADXHD- 06
DX-Glue Tool Station 2/
DX-グルーツールステーション 2/
2UGKYT000102
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGKYT005202 1 HOLDER
ホルダ
3 H67808 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X016(3ｶ ｼﾛ)
4 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
5 W60542 4 WASHER, FLAT
ワッシャ　平
3M/MX0.5X6 ｺｶﾞﾀﾏﾙ(3ｶｼﾛ)
6 2MGKYT006300 1 BLOCK
ブロック
7 2MGKYT006200 1 PLATE
プレート
8 2MGKYT006401 1 PLATE
プレート
9 H5425N 4 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
10 W1106B 4 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
11 H4287H 2 BEARING, SLIDE
ベアリング　スライド
LM5
12 H62832 1 PIN, STOPPER
ピン　ストッパ
STFHN5.5-2.0
13 2MGKYT003000 1 JOINT
ジョイント
15 S68168 1 CYLINDER, AIR
シリンダ　エアー
CDUJB10-15D-F8B
16 H67967 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X022(3ｶ ｼﾛ)
17 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
18 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
19 A4067H 2 ELBOW
エルボ
M-3AU-4
21 2MGKYT006600 1 PLATE
プレート
22 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
23 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
24 N60227 2 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M02X002 ﾋﾗｻｷ
25 2MGKYT008000 1 SHEET
シート
26 2MGKYT008100 1 PLATE
プレート
27 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
28 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
29 2MGKYT008200 2 SHAFT
シャフト
30 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
31 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
32 H76418 1 BOLT, STOPPER
ボルト　ストッパ
STRC4-20
33 N1079B 1 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
34 2MGKYT006802 1 COVER, WIRING
カバー　配線
35 K5171S 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
36 2MGKHL118300 1 PIN, LOCATING
ピン　位置決め
37 H5426K 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
38 W1011A 1 WASHER, CONICAL
ワッシャ　皿
M-4-L
39 2MGKHL118401 1 PIN, LOCATING
ピン　位置決め
40 H5426K 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
41 W1011A 1 WASHER, CONICAL
ワッシャ　皿
M-4-L
43 K51757 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X006(ｽﾃﾝﾚｽ)
44 2MGKYT006702 1 PLATE, BASE
プレート　ベース
45 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
47 2MGKYT010301 1 HOLDER
ホルダ
48 H69581 4 BOLT, HEX SOCKET
ボルト　六角穴
CBSA2-8
49 S70778 1 SENSOR
センサ
GL-18HLI
50 K71567 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X025(3ｶ ｼﾛ)
51 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
52 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
53 S70779 1 SENSOR
センサ
GL-18HLB
54 K71567 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X025(3ｶ ｼﾛ)
55 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
56 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
143
PTS- NADXHD- 06
DX-Glue Tool Station 2/
DX-グルーツールステーション 2/
2UGKYT000102
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
58 Y60108 2 UNION, HALF
ユニオン　ハーフ
POC4-M5M
59 Y60292 1 UNION, ELBOW
ユニオン　エルボ
KQ2V04-M5A
60 2AGKYT000100 1 BOARD, PRINTED CIRCUIT
基板　プリント
FH1858A0F
61 H5425L 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
62 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
63 W60602 2 WASHER, FLAT
ワッシャ　平
1W-2X0.3X5.0 (3ｶ ｼﾛ)
65 S71126 1 SENSOR
センサ
GX-5SUB
66 H76427 1 BKT, SENSOR
ＢＫＴ　センサ
MS-SS5
67 H54253 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
68 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
69 S2025A 1 SHEET
シート
CTAM1
70 K5171S 1 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
72 2MGKYT007201 1 HOLDER
ホルダ
73 K5357X 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
74 S63915 3 SPRING
スプリング
WY4-5
75 2MGKYT007401 1 PLATE, RETAINING
プレート　押え
76 K51730 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02X008(3ｶ ｼﾛ)
77 W1108A 2 WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3ｶｼﾛ)
78 2MGKYT007600 1 HOLDER
受け
79 2MGKYT007701 1 PLATE
プレート
80 2MGKYT007800 1 SHEET
シート
81 2MGKYT009700 1 PLATE
プレート
82 S71591 1 SENSOR
センサ
ST-55K-TB0050P-G-TD0500-Y
83 2MGKYT010200 1 TUBE
チューブ
84 2MGKYT009800 1 TUBE
チューブ
86 2MGKYT008501 1 BKT
ＢＫＴ
87 K5171S 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
88 H78086 1 HEATER
ヒータ
SAH-24PHT3-18W
89 2MGKYT010600 1 SPACER
スペーサ
90 H5425N 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
91 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
92 W60602 2 WASHER, FLAT
ワッシャ　平
1W-2X0.3X5.0 (3ｶ ｼﾛ)
93 Y60859 1 UNION, ELBOW
ユニオン　エルボ
POL4-M5M
94 Y60860 1 UNION
ユニオン
PD4-M5M
96 2MGKYT005302 1 BKT
ＢＫＴ
97 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
98 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
99 H67630 1 VALVE, SOL
バルブ　ＳＯＬ
VQZ1121B-5M1-M5
100 H54255 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3ｶ ｼﾛ)
101 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
102 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
103 S1058A 2 SILENCER
サイレンサ
AN120-M5
104 Y60183 3 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5A
105 K69177 2 CONTROLLER, SPEED
コントローラ　スピード
AS1002F-04A
107 2MGKHL118602 1 BKT
ＢＫＴ
108 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
109 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
110 H67629 1 VALVE, SOL
バルブ　ＳＯＬ
VQZ1321B-5M1-M5
111 H54258 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X025(3ｶ ｼﾛ)
112 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
113 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
144
