DX-Glue Tool Station 2/
DX-グルーツールステーション 2/
2UGKYT000102
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
58 Y60108 2 UNION, HALF
ユニオン　ハーフ
POC4-M5M
59 Y60292 1 UNION, ELBOW
ユニオン　エルボ
KQ2V04-M5A
60 2AGKYT000100 1 BOARD, PRINTED CIRCUIT
基板　プリント
FH1858A0F
61 H5425L 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
62 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
63 W60602 2 WASHER, FLAT
ワッシャ　平
1W-2X0.3X5.0 (3ｶ ｼﾛ)
65 S71126 1 SENSOR
センサ
GX-5SUB
66 H76427 1 BKT, SENSOR
ＢＫＴ　センサ
MS-SS5
67 H54253 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
68 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
69 S2025A 1 SHEET
シート
CTAM1
70 K5171S 1 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
72 2MGKYT007201 1 HOLDER
ホルダ
73 K5357X 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
74 S63915 3 SPRING
スプリング
WY4-5
75 2MGKYT007401 1 PLATE, RETAINING
プレート　押え
76 K51730 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02X008(3ｶ ｼﾛ)
77 W1108A 2 WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3ｶｼﾛ)
78 2MGKYT007600 1 HOLDER
受け
79 2MGKYT007701 1 PLATE
プレート
80 2MGKYT007800 1 SHEET
シート
81 2MGKYT009700 1 PLATE
プレート
82 S71591 1 SENSOR
センサ
ST-55K-TB0050P-G-TD0500-Y
83 2MGKYT010200 1 TUBE
チューブ
84 2MGKYT009800 1 TUBE
チューブ
86 2MGKYT008501 1 BKT
ＢＫＴ
87 K5171S 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
88 H78086 1 HEATER
ヒータ
SAH-24PHT3-18W
89 2MGKYT010600 1 SPACER
スペーサ
90 H5425N 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
91 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
92 W60602 2 WASHER, FLAT
ワッシャ　平
1W-2X0.3X5.0 (3ｶ ｼﾛ)
93 Y60859 1 UNION, ELBOW
ユニオン　エルボ
POL4-M5M
94 Y60860 1 UNION
ユニオン
PD4-M5M
96 2MGKYT005302 1 BKT
ＢＫＴ
97 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
98 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
99 H67630 1 VALVE, SOL
バルブ　ＳＯＬ
VQZ1121B-5M1-M5
100 H54255 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3ｶ ｼﾛ)
101 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
102 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
103 S1058A 2 SILENCER
サイレンサ
AN120-M5
104 Y60183 3 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5A
105 K69177 2 CONTROLLER, SPEED
コントローラ　スピード
AS1002F-04A
107 2MGKHL118602 1 BKT
ＢＫＴ
108 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
109 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
110 H67629 1 VALVE, SOL
バルブ　ＳＯＬ
VQZ1321B-5M1-M5
111 H54258 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X025(3ｶ ｼﾛ)
112 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
113 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
144
PTS- NADXHD- 06
DX-Glue Tool Station 2/
DX-グルーツールステーション 2/
2UGKYT000102
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
114 H3146A 2 PLUG
プラグ
M-5P
115 Y60183 1 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5A
116 K67735 2 CONTROLLER, SPEED
コントローラ　スピード
AS1301F-M5-04A
118 H67630 1 VALVE, SOL
バルブ　ＳＯＬ
VQZ1121B-5M1-M5
119 S1058A 2 SILENCER
サイレンサ
AN120-M5
120 Y60183 1 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5A
121 Y60181 1 UNION, ELBOW
ユニオン　エルボ
KQ2L04-M5A
122 Y60363 1 UNION, ELBOW
ユニオン　エルボ
KQ2W04-M5A
123 Y60282 1 UNION
ユニオン
KQ2U04-00A
125 2MGKYT005001 2 TUBE
チューブ
126 2MGKYT005703 2 TUBE
チューブ
127 2MGKYT005900 1 TUBE
チューブ
128 2MGKYT008800 1 TUBE
チューブ
129 2MGKYT008900 1 TUBE
チューブ
130 2MGKYT009000 1 TUBE
チューブ
131 2MGKYT009100 1 TUBE
チューブ
132 2MGKYT009600 1 TUBE
チューブ
134 2AGKYT000500 1 BOARD, PRINTED CIRCUIT
基板　プリント
FH1860B0F
135 K5199Y 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X005 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
136 2MGKHL192501 1 BKT
ＢＫＴ
137 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
138 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
139 2AGKYT000601 1 BOARD, PRINTED CIRCUIT
基板　プリント
FH1857A0F
140 K5199Y 4 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X005 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
141 2MGKHL192401 1 BKT
ＢＫＴ
142 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
143 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
145
PTS- NADXHD- 06
φ4 φ4
φ4 φ4
φ4
φ4 φ4
φ4φ4
φ4
φ4
φ4
φ4
φ4φ4

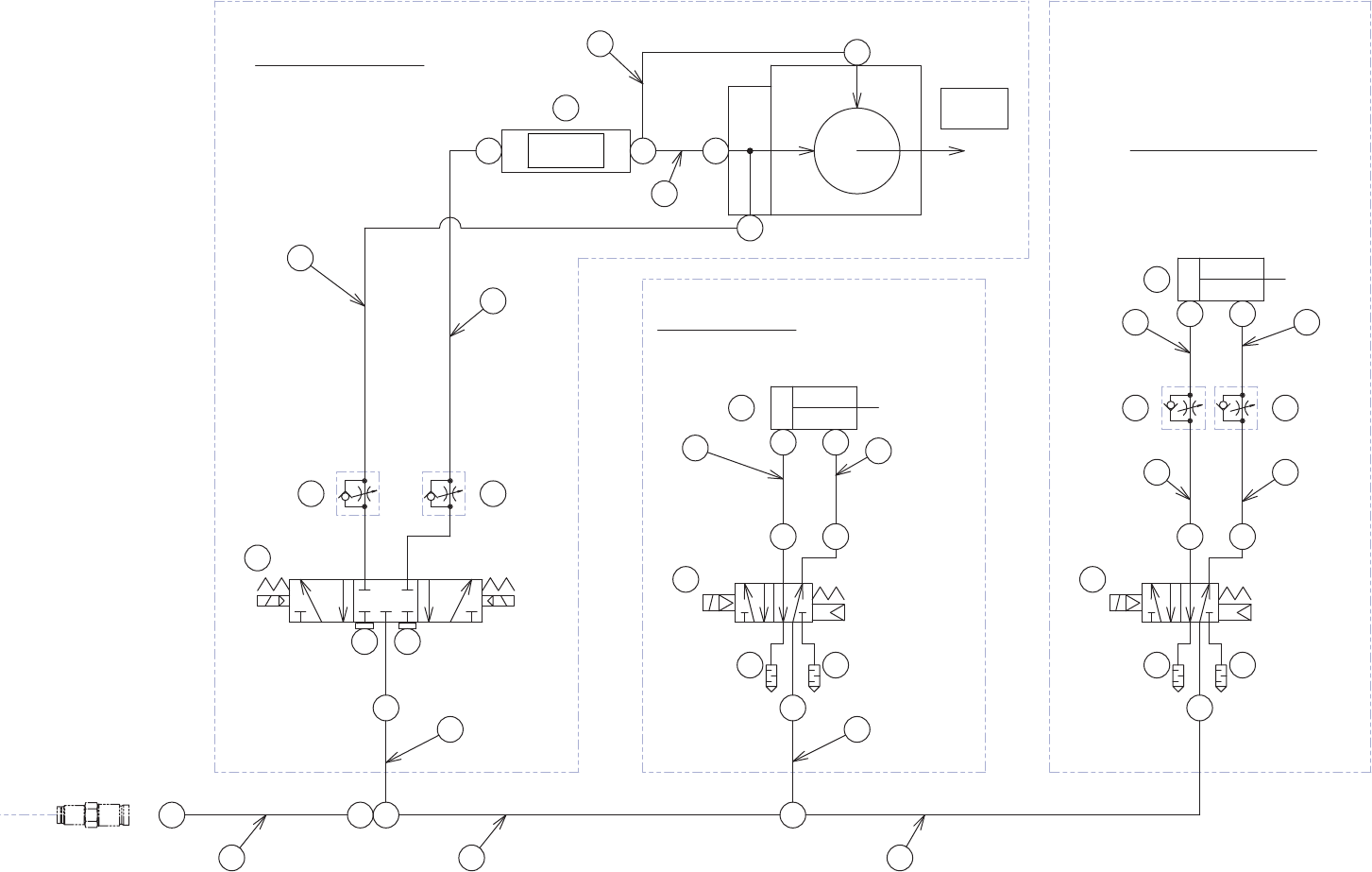

Pos press
ṇᅽ
(500KPa)
TOOL storage unit
722/᱁⣡㒊
heater
ࣄ࣮ࢱ࣮
exhaust
᤼Ẽ
TOOL receiving part
722/ཷࡅ㒊
Rise
ୖ᪼
Descent
ୗ㝆
Drawer lock
ᘬࡁฟࡋࣟࢵࢡ
lock
ࣟࢵࢡ
unlock
࢔ࣥࣟࢵࢡ
⇔
⇔
12
4
21
CC
A
101
111113
5
EE
105
104
8
7
76
I
107
106
1111
H
FF
DD
44
4
B
110 110
103 112
102
1111
109
G
DD
4
3
B
109
108
103
DX-Glue Tool Station 3/
';ࢢ࣮ࣝࢶ࣮ࣝࢫࢸ࣮ࢩࣙࣥ
2UGKYT000102
