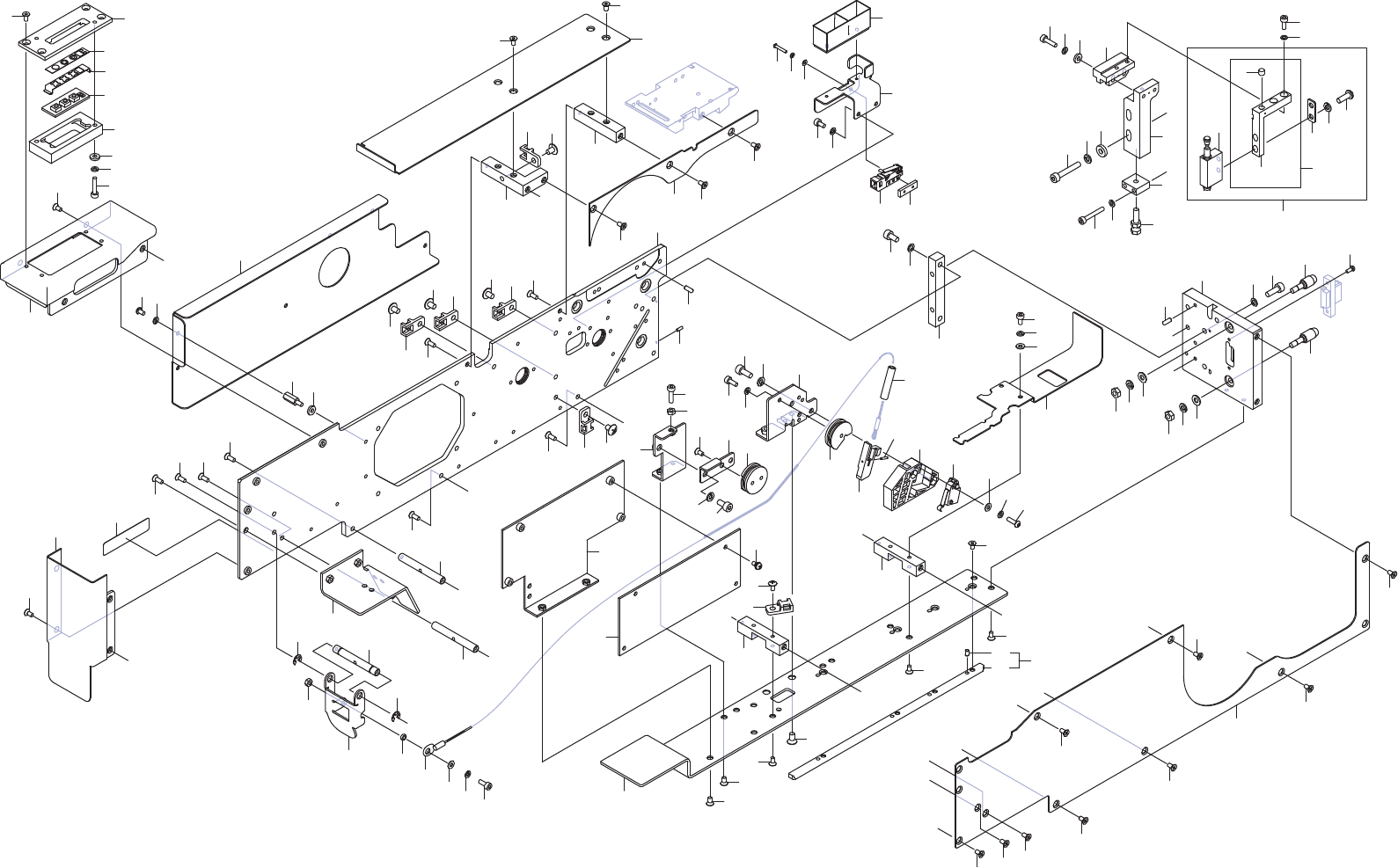

DX-GCU2 1/
2UGKYB000101
L1L1
L1L1
L2L2
L2L2
R4R4
R4R4
R5R5
R5R5
R6R6
R6R6
R7R7
R8R8
R7R7
R8R8
R2R2
R1R1
R3R3
R3R3
AA
BB
AA
BB
R1R1
R2R2
148
PTS- NADXHD- 06
DX-GCU2 1/
2UGKYB000101
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGKYB002900 1 SENSOR, TOUCH
センサ　タッチ
2 2AGKYB002700 1 HARNESS
ハーネス
4 PB12715 1 WASHER
ワッシャ
5 K5258N 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X012(3ｶ ｼﾛ)
6 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
7 2AGSYB000302 1 BKT, LOCATING
ＢＫＴ　位置決め
8 2MGKGP005000 1 TIP
チップ
9 2MGSYB003802 1 BKT, SENSOR
ＢＫＴ　センサ
10 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
11 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
12 2MGKYB002600 1 BKT, ADJUSTING
ＢＫＴ　調整
13 H54254 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
14 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
15 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
16 2MGKYB000200 1 BKT, ADJUSTING
ＢＫＴ　セリ
17 H67967 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X022(3ｶ ｼﾛ)
18 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
19 H60120 1 BOLT, ADJUSTING
ボルト　セリ
ANHNS4-20
20 2MGKYB002501 1 BKT, SENSOR
ＢＫＴ　センサ
21 H5426X 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X025(3ｶ ｼﾛ)
22 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
23 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
25 K51757 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X006(ｽﾃﾝﾚｽ)
26 2MGKYB000803 1 PLATE, BASE
プレート　ベース
27 H2094X 2 PIN, PARALLEL
ピン　平行
φ03X08 A種(m6) SUS
28 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
29 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
30 2MGSYB000301 1 PIN, LOCATING
ピン　位置決め
31 N1079B 1 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
32 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
33 W1108S 1 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
34 2MGSYB000401 1 PIN, LOCATING
ピン　位置決め
35 N1079B 1 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
36 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
37 W1108S 1 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
39 2MGSYB003500 1 COVER, LOWER
カバー　下
40 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
41 AA93204 1 GUIDE
ガイド
42 PM32854 1 GUIDE
ガイド
43 PZ02351 4 PIN, LOCATING
ピン　位置決め
44 K65003 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3ｶ ｼﾛ)
45 PM0LBZ1 2 BKT
ＢＫＴ
46 K5357X 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
47 S2025A 1 SHEET
シート
CTAM1 100/pack
48 K5171S 1 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
49 2MGSYB006500 1 RETAINER, WIRING
押え　配線
50 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
51 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
52 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
53 PM0LBW0 1 BKT, CONNECTING
ＢＫＴ　ツナギ
54 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
149
PTS- NADXHD- 06
DX-GCU2 1/
2UGKYB000101
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
55 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
56 2MGKYB001701 1 COVER, PROTECTIVE
カバー　保護
57 K5258D 6 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(3ｶ ｼﾛ)
58 W1106C 6 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
59 S60233 6 SPACER
スペーサ
BSB-312E
60 W1108D 6 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
62 2MGKYB001500 1 BKT
ＢＫＴ
63 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
64 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
65 2MGKYB001301 1 TRAY
トレイ
66 S69789 1 SENSOR
センサ
AV634264-A
67 K5175Z 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02X012(ｽﾃﾝﾚｽ)
68 W1105A 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(ｽﾃﾝﾚｽ)
69 W1107A 2 WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(ｽﾃﾝﾚｽ)
70 2MGKYB001100 1 PLATE
プレート
71 2MGSYB002600 1 COVER, PROTECTIVE
カバー　保護
72 K5357X 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
73 2MGSYB003200 1 BKT
ＢＫＴ
74 K5357X 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
75 S2025A 1 SHEET
シート
CTAM1 100/pack
76 K5172L 1 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
77 PM0LCC1 1 BKT
ＢＫＴ
78 K5357X 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
79 2MGSYB004903 1 PLATE, SIDE
プレート　サイド
80 H2094X 2 PIN, PARALLEL
ピン　平行
φ03X08 A種(m6) SUS
81 H2115R 2 PIN, PARALLEL
ピン　平行
φ02X06 A種(ｽﾃﾝﾚｽ)
82 S2025A 4 SHEET
シート
CTAM1 100/pack
83 K5172L 4 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
85 2MGKYB001000 1 SEAL, BAR CODE
シール　バーコード
unit serial number
86 2MGSYB002403 1 COVER, SIDE
カバー　サイド
87 K5357R 10 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X006(ｽﾃﾝﾚｽ:A2-70)
88 2MGSYB005003 1 COVER, SIDE
カバー　サイド
89 K5357R 3 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X006(ｽﾃﾝﾚｽ:A2-70)
90 2MGSYB001601 1 COVER, UPPER
カバー　上
91 2MGTGA015101 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
92 2MGSYB002901 1 COVER, REAR
カバー　リヤー
93 K5357R 2 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X006(ｽﾃﾝﾚｽ:A2-70)
94 2MGSYB002802 1 COVER, UPPER
カバー　上
95 2MGTGA015101 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
96 2MGKYB003601 1 PLATE, RETAINING
プレート　押え
97 2MGTGA015101 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
98 GGRD1930 1 HOLDER, BOARD
ホルダ　基板
99 H54255 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3ｶ ｼﾛ)
100 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
101 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
102 GGRD1940 1 PLATE
プレート
103 GGRD1951 1 SHEET SW
シートＳＷ
104 XK04823 1 BOARD, PRINTED CIRCUIT
基板　プリント
FH1224B2F
106 2MGSYB002701 1 LEVER
レバー
107 2MGKYB003500 1 PIN
ピン
108 K5357R 1 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X006(ｽﾃﾝﾚｽ:A2-70)
