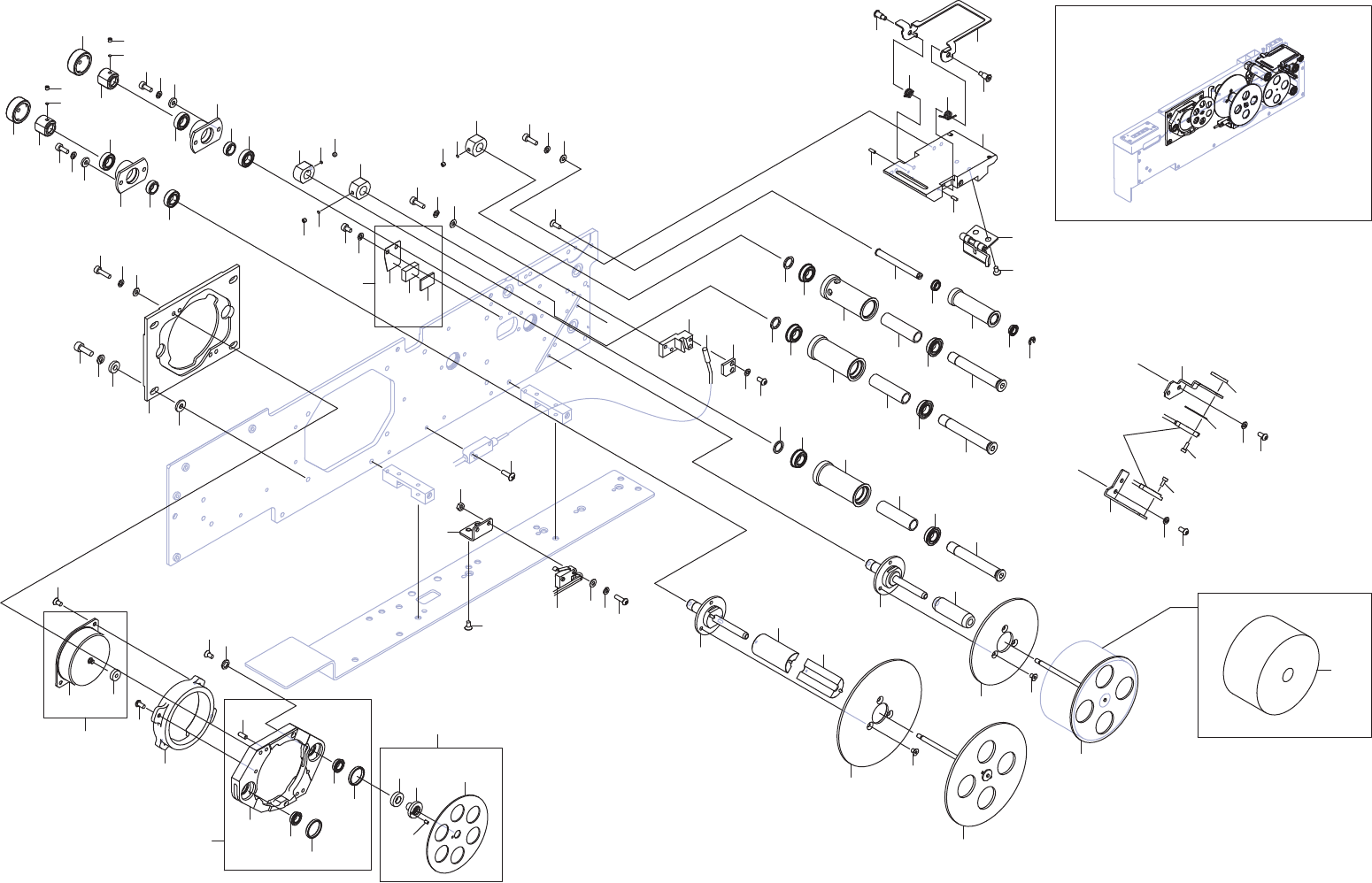

PTS-NADXHD-06 - 第152页
1 3 2 4 5 6 7 8 9 10 11 12 13 13 14 14 15 16 17 18 19 21 22 23 24 20 25 26 28 29 30 31 32 33 34 35 36 36 37 38 39 40 41 41 42 44 45 46 47 48 49 50 51 52 53 54 55 56 57 57 58 60 61 63 64 65 66 67 68 69 70 71 72 73 75 76 7…
DX-GCU2 1/
2UGKYB000101
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
109 K5357X 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
110 GGRD1830 1 PIN
ピン
111 K5357R 1 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X006(ｽﾃﾝﾚｽ:A2-70)
112 K5357X 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
113 S1003F 2 CIR-CLIP
サークリップ
ST-EW-4(3ｶ ｼﾛ)
115 2MGKHL119200 1 WIRE
ワイヤ
116 PM56377 1 CLAMPER
クランパ
117 H2039T 1 PIN, SPRING
ピン スプリング
φ1.5X 8
118 2MGKYB002900 1 SPRING
スプリング
119 PB03542 1 COLLAR
カラー
120 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
121 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
122 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
123 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
124 2MGKYB003500 1 PIN
ピン
125 K5357X 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
126 GGRD3140 1 BKT
ＢＫＴ
127 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
128 H54254 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
129 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
130 GGRD3150 1 BKT
ＢＫＴ
131 H5426K 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
132 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
133 PJ15691 1 GUIDE
ガイド
134 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
135 PB0AYR1 1 BKT
ＢＫＴ
136 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
137 PH00545 1 BKT, CLAMP
ＢＫＴ クランプ
138 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
139 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
140 PJ10693 1 GUIDE
ガイド
141 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
142 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
144 . 1 SW, LIMIT
ＳＷ リミット
D2HW-C273MR-A48
145 K5258G 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
146 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
147 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
148 PB0AYM1 1 BKT
ＢＫＴ
149 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
150 2AGKYB002801 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH2132A1F
151 K51981 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
151
PTS- NADXHD- 06
1
3
2
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
21
22
23
24
20
25
26
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
41
42
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
60
61
63
64
65
66
67
68
69
70
71
72
73
75
76
77
78
79
80
81
81
82
84
85
86
84
85
86
87
90
88
88
89
89
90
90
90
87
91
91
93
94
95
96
97
98
99
100
102
104
105
106
107
108
109
110
111
112
113
114
116
117
117
118
119
120
122
123
123
124
125
126
127
129
130
131
131
132
133
135
DX-GCU2 2/
2UGKYB000106
AA
BB
AA
BB
152
PTS- NADXHD- 06
DX-GCU2 2/
2UGKYB000101
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGKYB001801 1 MOTOR, STEPPING
モータ ステッピング
2 2MGKYB002201 1 GEAR, PINION
ギヤ ピニオン
3 PZ02764 1 MOTOR, STEPPING
モータ ステッピング
4 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
5 2MGKYB002302 1 BKT
ＢＫＴ
6 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
7 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
8 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
9 2MGKYB003400 4 SPACER
スペーサ
10 AA00715 1 BKT, MOTOR
ＢＫＴ モータ
11 PM94714 1 BKT, MOTOR
ＢＫＴ モータ
12 H21152 2 PIN, PARALLEL
ピン 平行
φ03X08 A種(m6) SUS303
13 H4445D 2 BEARING, MINIATURE
ベアリング ミニチュア
LF-1060ZZ
14 PM03833 2 BUSHING
ブシュ
15 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
16 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
17 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
18 2MGKYB002400 1 BKT, MOTOR
ＢＫＴ モータ
19 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
20 AA10R06 1 GEAR
ギヤ
21 PM03685 1 GEAR
ギヤ
22 PM03924 1 GEAR
ギヤ
23 PM38165 1 SHAFT
シャフト
24 PZ02341 1 PIN
ピン
25 PM03703 1 WASHER
ワッシャ
26 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
28 2MGKYB000600 1 NUT
ナット
29 2MGKYB000501 1 HOLDER
ホルダ
30 K52633 1 BLOCK, CLAMP
駒 クランプ
SEPNS3
31 N4018A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ｸﾎﾞﾐｻｷ
32 2MGKYB000401 1 SHAFT
シャフト
33 2MGKYB003700 1 GEAR
ギヤ
34 K5357B 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X004(3ｶ ｼﾛ)
35 2MGSYB005303 1 SHAFT
シャフト
36 2MGSYB005701 2 COLLAR
カラー
37 2MGKYB003300 1 HOUSING
ハウジング
38 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
39 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
40 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
41 H68318 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1480ZZ
42 2MGSYB006001 1 COLLAR, BEARING
カラー ベアリング
44 2MGKYB000600 1 NUT
ナット
45 2MGKYB000501 1 HOLDER
ホルダ
46 K52633 1 BLOCK, CLAMP
駒 クランプ
SEPNS3
47 N4018A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ｸﾎﾞﾐｻｷ
48 2MGKYB000700 1 SHAFT
シャフト
49 2MGKYB003802 1 FLANGE
フランジ
50 K5357B 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X004(3ｶ ｼﾛ)
51 2MGSYB005801 1 SHAFT
シャフト
52 GGRD2590 1 COLLAR
カラー
53 2MGKYB003300 1 HOUSING
ハウジング
153
PTS- NADXHD- 06
