PTS-NADXHD-06 - 第30页

P1 P1 P2 P2 Q1 Q1 Q2 Q2 Ref.1/ A A A A P1 P1 P2 P2 Q1 Q1 Q2 Q2 B B B B P3 P3 P3 P3 P4 P4 P4 P4 C C D D C C D D 1 2 3 4 10 11 12 14 15 16 17 18 19 20 21 22 24 25 27 30 31 32 33 34 35 36 37 38 38 39 39 50 51 52 53 54 55 56…

100%1 / 157
このページはブランクページです
This page is intentionally blank.
此页是空白页
29
PTS- NADXHD- 06
P1P1
P2P2
Q1Q1
Q2Q2
Ref.1/
AA
AA
P1P1
P2P2
Q1Q1
Q2Q2
BB
BB
P3P3
P3P3
P4P4
P4P4
CC
DD
CC
DD
1
2
3
4
10
11
12
14
15
16
17
18
19
20
21
22
24
25
27
30
31
32
33
34
35
36
37
38
38
39
39
50
51
52
53
54
55
56
57
58
59
81
82
83
83
84
84
85
86
87
87
88
88
89
89
90
90
94
95
95
96
96
100
101
102
103
104
105
106
108
110
111
107
118
119
113
114
115
116
29
13
61
64
65
62
63
66
67
72
73
73
75
75
76
76
77
77
77
78
68
69
70
71
41
42
42
43
43
44
45
44
45
44
45
44
45
46
47
48
49
5
6
40
60
9
8
9
8
7
21.1
79
80
97
97
99
98
94
93
94
91
121
122
123
124
125
126
ࢲ࢖ࢼ࣊ࢵࢻ';ࠉ

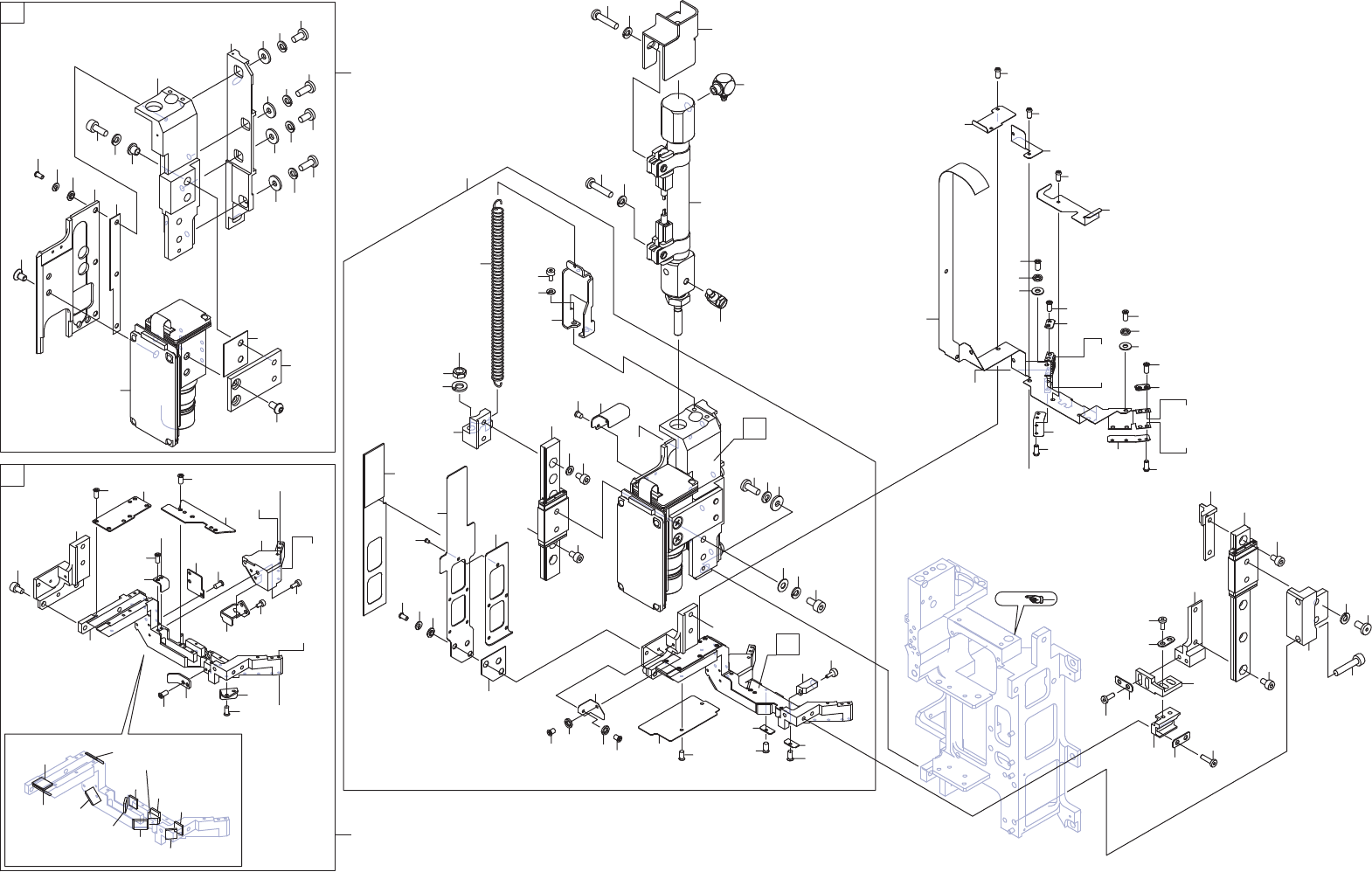

DynaHead (DX)ࠉ5/
2UGKHL000566
30
PTS- NADXHD- 06
DynaHead (DX) 5/
ダイナヘッド (DX) 5/
2UGKHL000566
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGKHL023522 1 CAMERA
カメラ
2 2MGKHL187101 2 BOLT
ボルト
3 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
4 W1092C 2 WASHER
ワッシャ
WSSB8-3-1
5 2MGKHL020900 1 BKT
ＢＫＴ
6 K63248 2 SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M01.4X002 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
7 2MGKHL177804 1 COVER
カバー
8 K67262 2 SCREW, C/R PAN
小ネジ　十穴鍋
M03X014(ｽﾃﾝﾚｽ)
9 W60587 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｸﾛ)
10 2MGKHL066905 1 CYLINDER, AIR
シリンダ　エアー
11 A4068H 1 ELBOW
エルボ
M-5ALU-4
12 Y3044Z 1 UNION, ELBOW
ユニオン　エルボ
LH-0425-M3
13 2MGKHL180900 1 GUIDE, RAIL
ガイド　レール
14 H68461 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｸﾛ)
15 W60587 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｸﾛ)
16 W1040R 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
17 2MGKHL062302 1 BLOCK
ブロック
18 H76679 2 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X004(3ｶｸﾛ)
19 W60565 2 WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5 ｺｶﾞﾀﾏﾙ(3ｶ ｼﾛ)
20 2MGKHL063402 1 BKT
ＢＫＴ
21 H5425K 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X004(3ｶ ｼﾛ)
21.1 W61308 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｸﾛ)
22 2MGKHL017804 1 SPRING
スプリング
24 N60166 1 NUT, HEX
ナット　六角
SNTRC4
25 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
27 H76679 2 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X004(3ｶｸﾛ)
29 2MGKHL147101 1 SHEET
シート
30 2MGKHL020000 1 PLATE
プレート
31 2MGKHL018103 1 BKT
ＢＫＴ
32 K70795 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02X004（3ｶ ｸﾛ）
33 W61308 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｸﾛ)
34 2MGKHL019901 2 WASHER
ワッシャ
35 2MGKHL018202 1 BKT
ＢＫＴ
36 K63248 5 SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M01.4X002 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
37 2MGKHL071201 1 BKT, RETAINER
ＢＫＴ　押え
38 K63248 2 SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M01.4X002 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
39 2MGKHL019001 2 WASHER
ワッシャ
40 2AGKHL023409 1 CAMERA
カメラ
41 2MGKHL062805 1 BKT
ＢＫＴ
42 2MGKHL187001 2 BOLT
ボルト
43 2MGKHL187101 2 BOLT
ボルト
44 W60587 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｸﾛ)
45 W1092C 4 WASHER
ワッシャ
WSSB8-3-1
46 2MGKHL062706 1 BKT
ＢＫＴ
47 H76574 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｸﾛ)
48 W60587 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｸﾛ)
49 2MGKHL071001 2 COLLAR
カラー
50 2MGKHL063002 1 PLATE
プレート
51 2MGKHL194500 1 BKT
ＢＫＴ
52 K70795 3 SCREW, C/R PAN
小ネジ　十穴鍋
M02X004（3ｶ ｸﾛ）
53 W61308 3 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｸﾛ)
31
PTS- NADXHD- 06
