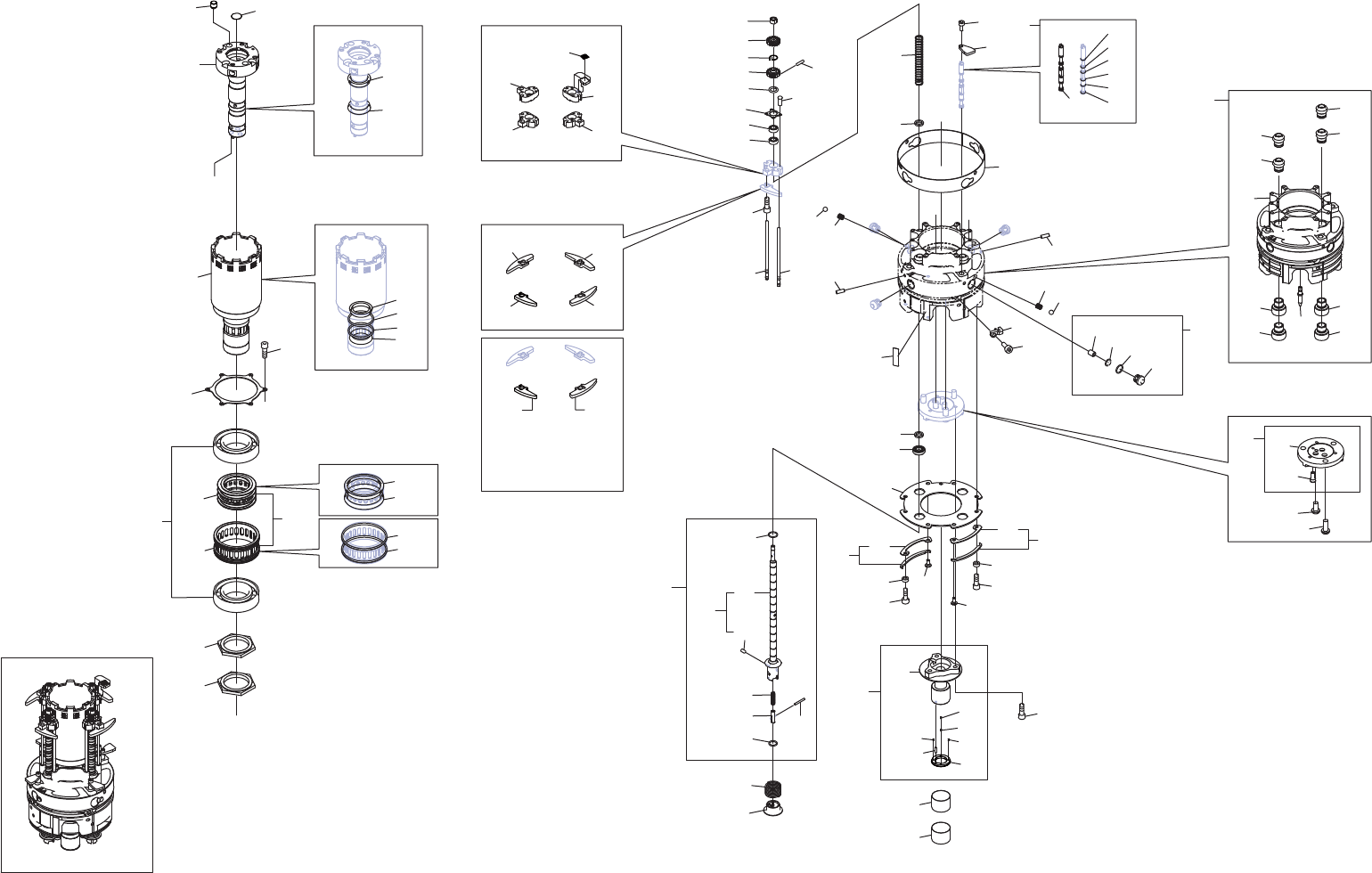

DX-Auto-Tool (R4)
';࣮࢜ࢺࢶ࣮ࣝ5
2UGKHL000714
50
PTS- NADXHD- 06
DX-Auto-Tool (R4)
DX-オートツール (R4)
2UGKHL000714
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGKHL020101 1 SHAFT
シャフト
2 A60974 2 O RING
Ｏリング
φ11×1
3 2MGKHL159901 2 BUSHING
ブシュ
4 2MGKHL167201 1 SEAL
シール
5 2MGKHL121302 1 GEAR
ギヤ
6 H65615 2 PACKING
パッキン
KSYA-11
7 A5055C 2 O RING
Ｏリング
φ15.0X1.0
8 2MGKHL014300 1 RETAINER, BEARING
押え　ベアリング
9
2MGKHA048803
6 BOLT, HEX SOCKET
ボルト　六角穴
10 H4130N 1 BEARING
ベアリング
7903CTYNDBLP5
11 2AGKHL003302 1 COLLAR
カラー
12 2MGKHL012503 1 COLLAR
カラー
13 H68650 2 PACKING
パッキン
KSYA-22
14 2MGKHL034502 1 COLLAR
カラー
15 A60973 2 O RING
Ｏリング
φ28×1
16 2MGKHL013800 2 NUT, LOCK
ナット　ロック
17 2MGKHL035404 1 RING
リング
18 2AGKHL001021 1 HOLDER, ROTARY
ホルダ　ロータリ
19 2MGKHL026919 1 HOLDER, ROTARY
ホルダ　ロータリ
20 2MGKHL028101 4 BUSHING
ブシュ
21 2MGKHL027603 1 PIN
ピン
22 2MGKHL028201 4 BUSHING
ブシュ
23 H21927 2 PIN, PARALLEL
ピン　平行
φ02X06 B種(h8)
24 PZ16242 2 SPRING
スプリング
25 H61885 2 BALL, STEEL
ボール　スチール
CR3.0G20
27 2MGKHL151000 1 SHEET
シート
28 2AGKHL012101 1 PLATE
プレート
29 2MGKHL111501 1 PLATE
プレート
30 2MGKHL027800 1 PIN
ピン
31 K5258E 3 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
32 K5258F 3 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
33 2MGKHL177501 1 PLATE
プレート
34 2MGKHL168503 1 SHAFT
シャフト
35 2MGTHA070000 3 BOLT, HEX SOCKET
ボルト　六角穴
38 2MGKHL168800 1 SHEET
シート
39 2MGKHL168701 1 SHEET
シート
40 2AGKHL011900 4 SHEET
シート
41 2MGKHL073502 1 PLATE
プレート
43
2MGKHL079700
6 COLLAR
カラー
44
2MGKHL179400
6 BOLT, HEX SOCKET
ボルト　六角穴
45
2MGKHL162301
2 BOLT
ボルト
46 2MGKHL141900 4 NUT
ナット
47 PM04MK6 4 GEAR
ギヤ
48 2MGKHL138601 4 SPRING
スプリング
49 2MGKHL027304 4 GEAR
ギヤ
50 PM59842 4 ROLLER, NEEDLE
ローラ　ニードル
51 A5188Z 4 O RING
Ｏリング
φ4.0X1.0(FKM70)
52 2MGKHL068800 4 RETAINER, BEARING
押え　ベアリング
53 PZ53022 16 SCREW, C/R PAN
小ネジ　十穴鍋
54 H71364 8 BEARING
ベアリング
DDL-625HP0P25LY121
55 2MGKHL149101 1 PUSHER
プッシャ
51
PTS- NADXHD- 06
DX-Auto-Tool (R4)
DX-オートツール (R4)
2UGKHL000714
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
56 2MGKHL068703 3 PUSHER
プッシャ
57 2MGKHL150900 1 SHEET
シート
58 2MGKHL152501 1 PUSHER
プッシャ
INT1, t=1.4
59 2MGKHL124500 3 PUSHER
プッシャ
INT2, t=1.4
60 H68339 4 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X004(3ｶ ｼﾛ)
61 2MGKHL035700 8 PIN
ピン
62 2MGKHL043202 4 SPRING
スプリング
63 2MGKHL096700 8 RING, FELT
リング　フェルト
64 H69446 4 BEARING
ベアリング
DDL-840HP0P25LY121
65 2AGKHL029300 4 SYRINGE
シリンジ
65.1 A61026 1 O RING
Ｏリング
φ5.0×0.6(FKM70)
66 2MGKHL196401 1 SYRINGE
シリンジ
67 PM20122 1 PIN, PARALLEL
ピン　平行
68 2AGKHL023801 1 SYRINGE
シリンジ
69 2MGKHL035800 1 SPRING, COIL
スプリング　コイル
70 2MGKHL034700 1 PIPE
パイプ
71 H65874 1 PIN
ピン
MRSS0.6-5
72 2MGKHE003300 1 O RING
Ｏリング
73 2MGKHL073700 4 SPRING
スプリング
74 2MGKHL035203 4 COLLAR
カラー
75 2AGKHL011101 4 SPOOL
スプール
76 2MGKHL094601 1 SPOOL
スプール
77 A5053C 6 O RING
Ｏリング
ﾟ1.8X0.7
78 2MGKHA048803 4 BOLT, HEX SOCKET
ボルト　六角穴
79 2MGKHL012901 4 PUSHER
プッシャ
80 PM59052 4 GUIDE
ガイド
81 H5425L 4 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
90 AA19H06 4 FILTER
フィルタ
91 XH00802 1 FILTER
フィルタ
92 A5188S 1 O RING
Ｏリング
φ3.0X0.5(FKM70)
93 A51906 1 O RING
Ｏリング
φ4.20X0.53(FKM70)
94 PH00575 1 HOLDER
ホルダ
95 2AGKHL019605 1 SHAFT
シャフト
96 2MGKHL168601 1 RING
リング
97 2MGKHL136000 1 PIPE
パイプ
98 2MGKHL112901 4 PIN
ピン
101 2MGKHL152601 1 PUSHER
プッシャ
INT1, t=1.36
102 2MGKHL152702 1 PUSHER
プッシャ
INT1, t=1.44
103 2MGKHL152801 1 PUSHER
プッシャ
INT1, t=1.32
104 2MGKHL152901 1 PUSHER
プッシャ
INT1, t=1.48
105 2MGKHL153001 1 PUSHER
プッシャ
INT1, t=1.28
106 2MGKHL153101 1 PUSHER
プッシャ
INT1, t=1.52
111 2MGKHL124600 3 PUSHER
プッシャ
INT2, t=1.28
112 2MGKHL124700 3 PUSHER
プッシャ
INT2, t=1.32
113 2MGKHL124800 3 PUSHER
プッシャ
INT2, t=1.36
114 2MGKHL124900 3 PUSHER
プッシャ
INT2, t=1.44
115 2MGKHL125000 3 PUSHER
プッシャ
INT2, t=1.48
116 2MGKHL125100 3 PUSHER
プッシャ
INT2, t=1.52
