PTS-NADXHD-06 - 第80页

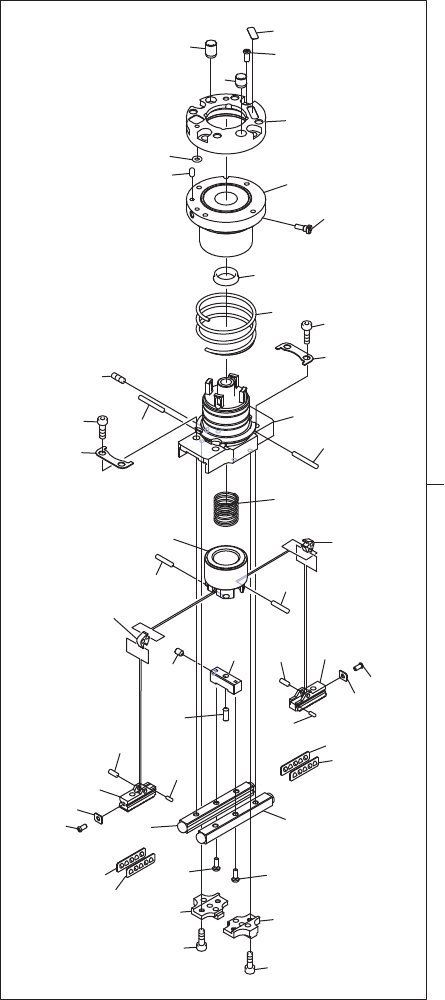

1 2 3 4 5 7 8 9 11 12 13 14 15 15 16 16 17 17 18 19 20 20 22 22 21 21 23 23 24 24 25 25 26 27 27 27 27 28 28 29 30 30 31 32 33 33 34 34 36 10 26 ';࣓࢝ࢽ࢝ࣝࢳࣕࢵࢡ DX-MECHANICAL CHUCK 8 0 P TS - N A D X H D - 0 6
DX-Backup pin picker tool
DX-バックアップピンピッカーツール
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGKNR000612 1 CHUCK
チャック
2 2MGKNR003702 1 HOLDER
ホルダ
3 2MGKNL012200 1 SHEET
シート
4 2MGKNL016800 1 BUSHING
ブシュ
5 2MGKNL016700 1 BUSHING
ブシュ
6 2MGKNL012300 1 SHEET
シート
7 A5053C 1 O RING
Ｏリング
ﾟ1.8X0.7
Consumable Parts
8 2MGKNR003305 1 HOLDER
ホルダ
9 K5181B 4 SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X004(0ﾊﾞﾝ1ｼｭ)3ｶ ｸﾛ
10 H2192A 1 PIN, PARALLEL
ピン 平行
φ1.5X04 A種(m6)
11 2MGKNR004000 4 PIN, LOCATING
ピン 位置決め
12 2MGKNR003100 1 SPRING
スプリング
13 H65671 1 PACKING
パッキン
KSYN-6
14 2MGKNR004800 1 CASE
ケース
15 H68018 4 BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3ｶ ｸﾛ)
16 2MGKNR003601 1 PISTON
ピストン
17 K5180B 3 SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X002 0ﾊﾞﾝ1ｼｭ(3ｶｸﾛ)
18 H67294 1 PACKING
パッキン
KSYN-14
19 2MGKNR001401 1 SPRING
スプリング
20 2MGKNR004703 1 LINK
リンク
21 R5008A 1 ROLLER, NEEDLE
ローラ ニードル
φ2.0X13.8
22 2MGKNR000401 1 PLATE
プレート
23 PZ11901 1 SCREW, C/R PAN
小ネジ 十穴鍋
24 2MGKNR004502 1 LEVER, CLAMP
レバー クランプ
25 2MGKNR004602 1 HOLDER
ホルダ
26 R5006A 1 ROLLER, NEEDLE
ローラ ニードル
φ2.0X 6.8 AW6C3
79
PTS- NADXHD- 06
1
2
3
4
5
7
8
9
11
12
13
14
15
15
16
16
17
17
18
19
20
20
22
22
21
21
23
23
24
24
25
25
26
27
27
27
27
28
28
29
30
30
31
32
33
33
34
34
36
10
26
';࣓࢝ࢽ࢝ࣝࢳࣕࢵࢡ
DX-MECHANICAL CHUCK
80
PTS- NADXHD- 06
DX-MECHANICAL CHUCK
DX-メカニカルチャック
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGKNP002104 1 CHUCK
チャック
2 2MGKNP004900 1 HOLDER
ホルダ
3 2MGKNL012200 1 SHEET
シート
4 2MGKNL016800 1 BUSHING
ブシュ
5 2MGKNL016700 1 BUSHING
ブシュ
7 A5053C 1 O RING
Ｏリング
ﾟ1.8X0.7
Consumable Parts
8 2MGKNP004703 1 HOLDER
ホルダ
9 K5181B 4 SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X004(0ﾊﾞﾝ1ｼｭ)3ｶ ｸﾛ
10 H2192A 1 PIN, PARALLEL
ピン 平行
φ1.5X04 A種(m6)
11 2MGKNP001400 4 PIN, LOCATING
ピン 位置決め
12 H66608 1 PACKING
パッキン
KSYA-6
13 2MGKNP004501 1 SPRING
スプリング
14 2MGKNP004801 1 CASE
ケース
15 2MGKNP000800 2 PLATE, GUIDE
プレート ガイド
16 H5265A 4 BOLT, HEX SOCKET
ボルト 六角穴
M02X005
17 R5005R 2 ROLLER, NEEDLE
ローラ ニードル
φ1.5X11.8
18 2MGKNP000100 1 SPRING
スプリング
19 2MGKNP002300 1 PISTON
ピストン
20 2MGKNP001101 2 ARM
アーム
21 R5005H 2 ROLLER, NEEDLE
ローラ ニードル
φ1.5X 7.8
22 2MGKNP001001 2 JAW, MASTER
爪 親
23 2MGKNP000300 2 PIN
ピン
24 2MGKNP000500 2 PLATE
プレート
25 K64498 2 SCREW, C/R PAN
小ネジ 十穴鍋
M01.4X003 0ﾊﾞﾝ1ｼｭ(3ｶｸﾛﾒｰﾄ ｸﾛ)
26 2MGKNP000400 2 PIN
ピン
27 PZ40630 4 GUIDE
ガイド
28 PZ40370 2 RAIL
レール
29 2MGKNP001200 1 BKT, ADJUSTING
ＢＫＴ 調整
30 K5174Y 2 SCREW, C/R PAN
小ネジ 十穴鍋
M01.4X004 0ﾊﾞﾝ 3ｼｭ(ｽﾃﾝﾚｽ)
31 N4017X 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X005 ﾋﾗｻｷ
32 N4017A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003 ﾋﾗｻｷ
33 2MGKNP000900 2 LOCATOR, MOVE
当金 移動
34 H5263M 4 BOLT, HEX SOCKET
ボルト 六角穴
M01.6X003
36 N60360 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003 ｸﾎﾞﾐｻｷ
81
PTS- NADXHD- 06
