DX-MULTIPURPOSE MECHANICAL CHUCK (BASIC SET)
DX-汎用メカチャック (基本セット)
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2AGKNP002501 1 CHUCK
チャック
3 2AGKNP002104 1 CHUCK
チャック
5 PM05DW1 2 LOCATOR
当金
A-2.5
7 PM05DZ1 2 LOCATOR
当金
B-2.5
9 PM05EC1 2 LOCATOR
当金
C-2.5
15 PM05EH2 2 JAW
爪
W016-S
16 PM05EK2 2 JAW
爪
W040-S
18 2MGKNP003100 2 JAW
爪
20 2AGKNP002400 1 CASE
ケース
21 K52544 20 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M02X004
22 PX08621 1 SEAL, BAR CODE
シール バーコード
unit serial number
23 T50610 1 DRIVER
ドライバ
RNTD30CNX23CNM
24 H2210A 1 BIT, HEX
ビット 六角
ﾍｯｸｽﾋﾞｯﾄB-W1.27
85
PTS- NADXHD- 06
㸱
㸰㸰
㸯㸯
㸱
㸲
４
２
３
２
１
４
３
１
DD
DD
DD
CC
BB
GG
GG
BB
０
０
０
０
０
０
Ｎ
Ｔ
０
２
Ａ
HH
HH
CC
㸯
㸰
㸱
㸱
㸰㸰
㸯㸯
㸱
㸲
1
15
18
19
20
2
3
4
5
6
7
8
9
14
21
22
23
23
23
23
24
24
25
25
25
25
26
27
28
29
29
31
32
33
34
35
36
40
41
42
43
44
45
45
45
40
41
40
41
40
41
42
43
42
43
42
43
50
51
52
53
54
55
56
57
58
82
83
84
85
64
64
65
65
71
72
79
80
81
71
112
112
112
59
60
60
74
74
75
76
77
78
62
63
63
111
114
115
116
113
118
66
67
68
66
67
68
66
67
68
102
101
103
104
105
106
107
108
69
70
117
117
117
117
69
70
69
70
97
98
97
98
97
98
97
98
86
87
87
88
89
86
88
89
90
91
92
93
140
141
142
142
143
143
144
145
94
95
94
95
94
95
94
95
150
10
11
12
13
1.1
1.1
46
47
48
109
110
151
16
17

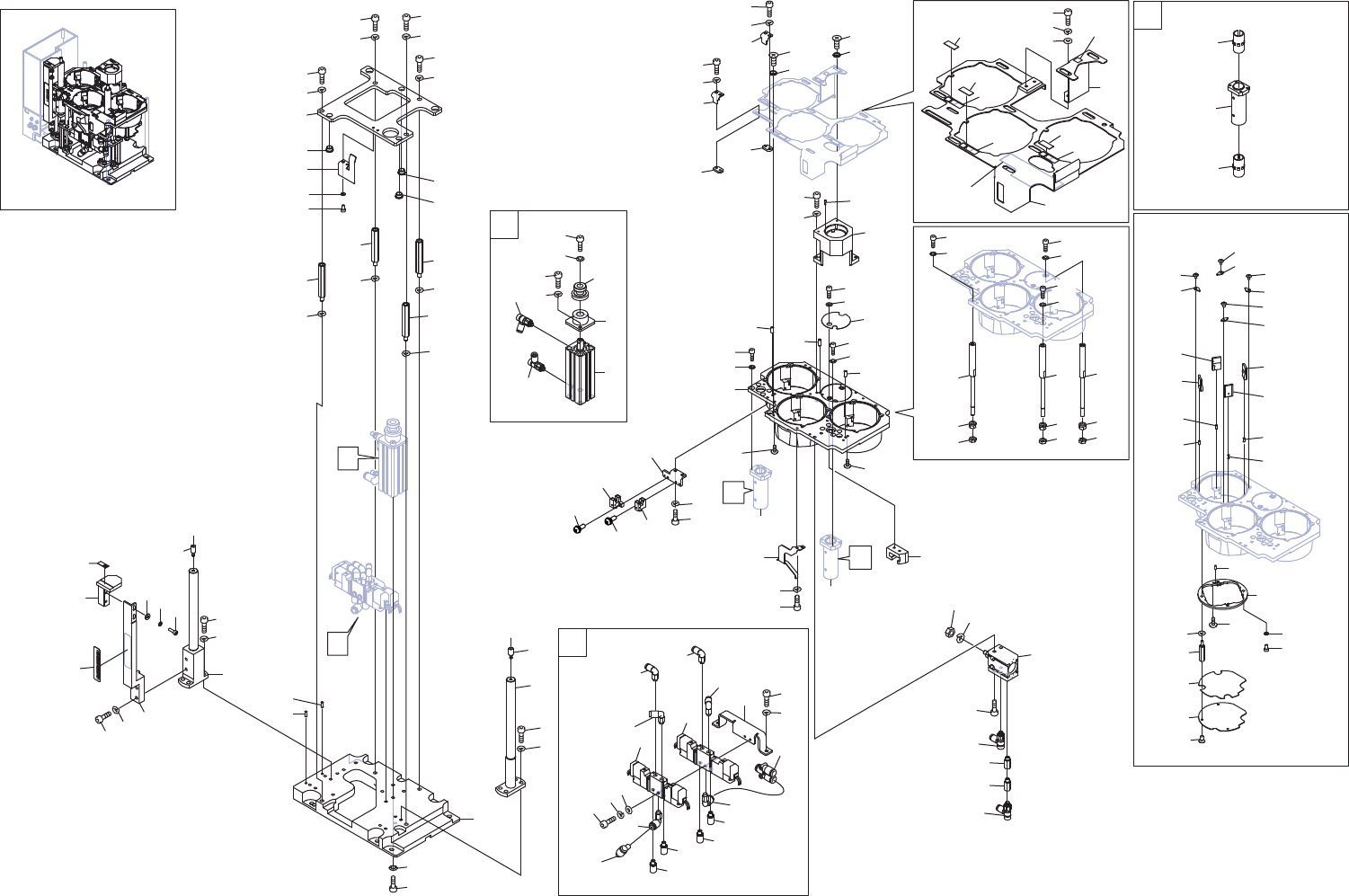

DX-NT05A-AUT-TOOL STATION 1/
';17$࣮࢜ࢺࢶ࣮ࣝࢫࢸ࣮ࢩࣙࣥ
2UGKMY000319
86
PTS- NADXHD- 06
DX-NT05A-AUTO-TOOL STATION 1/
DX-NT05A-オートツールステーション 1/
2UGKMY000319
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKMY005204 1 PLATE, BASE
プレート ベース
1.1 H20920 2 PIN, PARALLEL
ピン 平行
φ03X08 B種(h8)
2 2MGKMY004400 1 SHAFT
シャフト
3 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
4 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
5 PM23709 1 PIN, REFERENCE
ピン 基準
6 2MGKMY017401 1 BLOCK, REFERENCE
ブロック 基準
7 H5426S 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
8 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
9 2MGKMY013000 1 SEAL, BAR CODE
シール バーコード
unit serial number
10 2MGKMY017501 1 BLOCK, REFERENCE
ブロック 基準
11 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
12 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
13 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
14 2MGKMY012900 1 SEAL, BAR CODE
シール バーコード
unit serial number
15 2MGKMY015600 1 BKT
ＢＫＴ
16 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
17 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
18 H70860 1 VALVE, SOL
バルブ ＳＯＬ
VQZ1221-5G1-M5-X567
19 H70861 1 VALVE, SOL
バルブ ＳＯＬ
VQZ1421-5G1-M5-X567
20 H54258 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X025(3ｶ ｼﾛ)
21 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
22 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
23 Y60181 4 UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
24 Y60199 2 UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
25 S1058A 4 SILENCER
サイレンサ
AN120-M5
26 S64148 1 CYLINDER, AIR
シリンダ エアー
CDQSB16-45DC-M9PL
27 H5426N 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
28 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
29 K63325 2 CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5-04A
31 2MGKMY007200 1 STOPPER
ストッパ
32 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
33 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
34 2MGKMY000902 1 JOINT
ジョイント
35 H5426N 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
36 W1011A 1 WASHER, CONICAL
ワッシャ 皿
M-4-L
40 S63803 4 SUPPORT COLUMN
支柱
LSBWRK8-50
41 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
42 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
43 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
44 2MGKMY017300 1 PLATE
プレート
45 2MGKMY003002 3 BUSHING
ブシュ
46 2MGKMY017200 1 BKT
ＢＫＴ
47 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
48 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
50 2MGKMY004500 1 SHAFT
シャフト
51 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
52 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
53 PM23709 1 PIN, REFERENCE
ピン 基準
54 2MGKMY014501 1 HOLDER
ホルダ
55 2MGKMY005100 1 BKT
ＢＫＴ
87
