CONVEYOR(QC) 1/6 コンベア (QC) 1/6 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 DEQC0043 1 BKT ＢＫＴ FE 2 H5324A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE 3 W1024A 3 WASHE…
110 PTS-XP243E-02JE

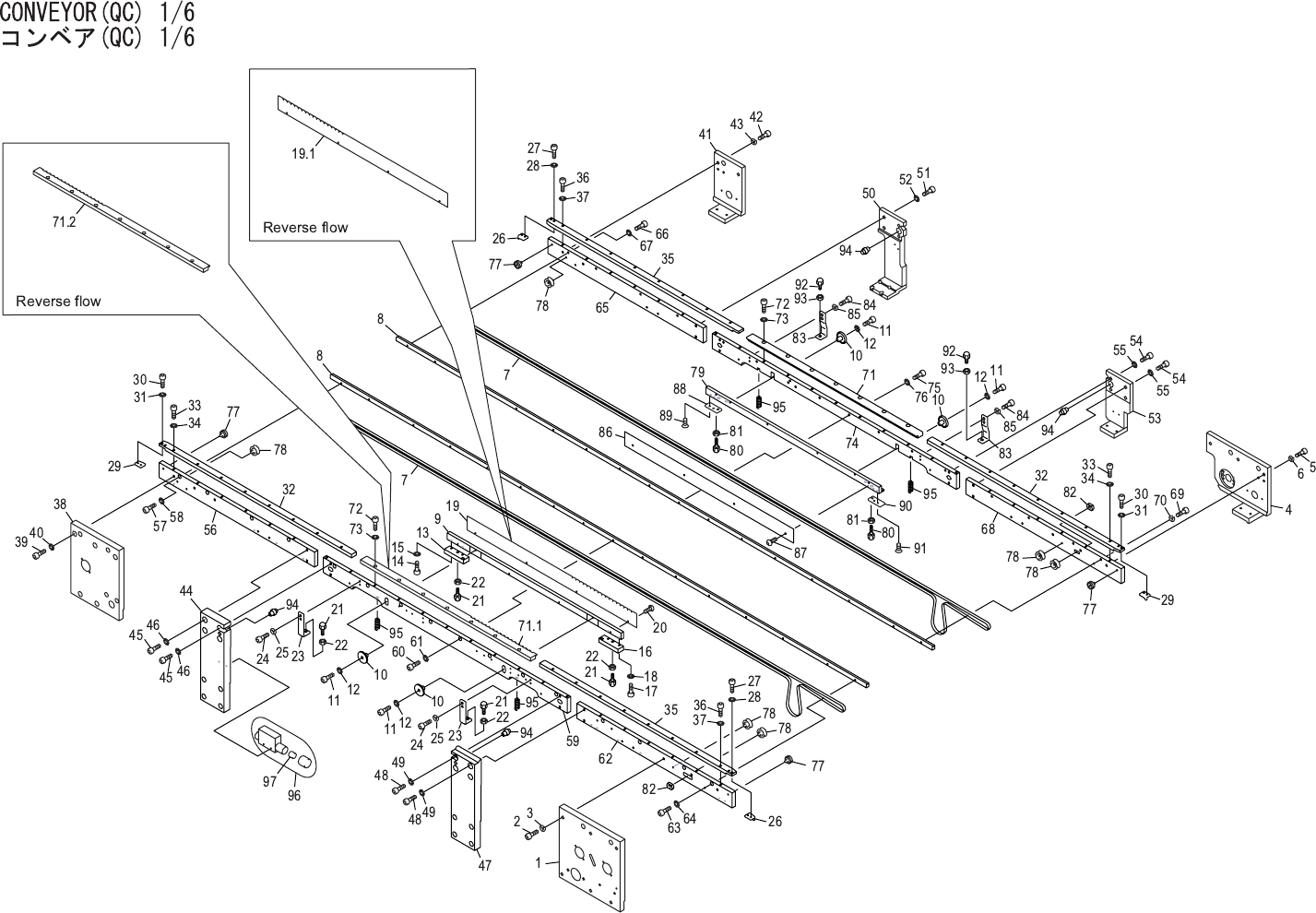

CONVEYOR(QC) 1/6
コンベア(QC) 1/6
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEQC0043 1 BKT ＢＫＴ FE
2 H5324A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
3 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 DNQC1421 1 BKT ＢＫＴ FE
5 H5323A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
6 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
7 DEQC0220 2 CONVEYOR, BELT コンベア ベルト OT
8 DEQC0230 2 GUIDE, BELT ガイド ベルト AL
9 DEQC0240 1 PLATE プレート AL
10 DEQC0251 4 GUIDE ガイド FE
11 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
12 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
13 DEQC0260 1 BLOCK ブロック FE
14 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
15 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
16 DEQC0270 1 BLOCK ブロック FE
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 GFQC1120 1 PLATE プレート FE
19.1 GFQC1120 1 PLATE プレート FE Reverse flow
20 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
21 DEQC0300 4 STOPPER ストッパ FE
22 N1082A 4 NUT, HEX ナット 六角 M 5 P=0.8 FE
23 DEQC0310 2 BKT ＢＫＴ FE
24 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
25 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
26 DEQC0350 2 GUIDE ガイド FE
27 H5273T 4 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
28 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
29 DEQC0360 2 GUIDE ガイド FE
30 H5273T 4 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
31 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 DEQC0380 2 GUIDE, BOARD
ガイド 基板 FE
33 H5288A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
34 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
111 PTS-XP243E-02JE
CONVEYOR(QC) 1/6
コンベア(QC) 1/6
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 DEQC0390 2 GUIDE, BOARD ガイド 基板 FE
36 H5288A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
37 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
38 DEQC0451 1 BKT ＢＫＴ FE
39 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
40 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
41 DNQC1430 1 BKT ＢＫＴ FE
42 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
43 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
44 DNQC1293 1 BKT ＢＫＴ FE
45
H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020
FE
46
W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H
FE
47 DNQC1301 1 BKT ＢＫＴ FE
48
H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020
FE
49
W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H
FE
50 DNQC1380 1 BKT ＢＫＴ FE
51 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
52 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
53 DNQC1371 1 BKT ＢＫＴ FE
54 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
55 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
56 DEQC0601 1 PLATE プレート FE
57 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
58 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
59 DEQC0612 1 PLATE プレート FE
60 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
61 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
62 DEQC0622 1 PLATE プレート FE
63 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
64 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
65 DEQC0632 1 PLATE プレート FE
66 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
67 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
68 DEQC0642 1 PLATE プレート FE
69 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
