CONVEYOR(QC) 3/ コンベア (QC) 3/ No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 2 DNQC1390 2 GUIDE ガイド OT 3 H5277A 14 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE 4 DEQC0043 1 BK…
118 PTS-XP243E-02JE

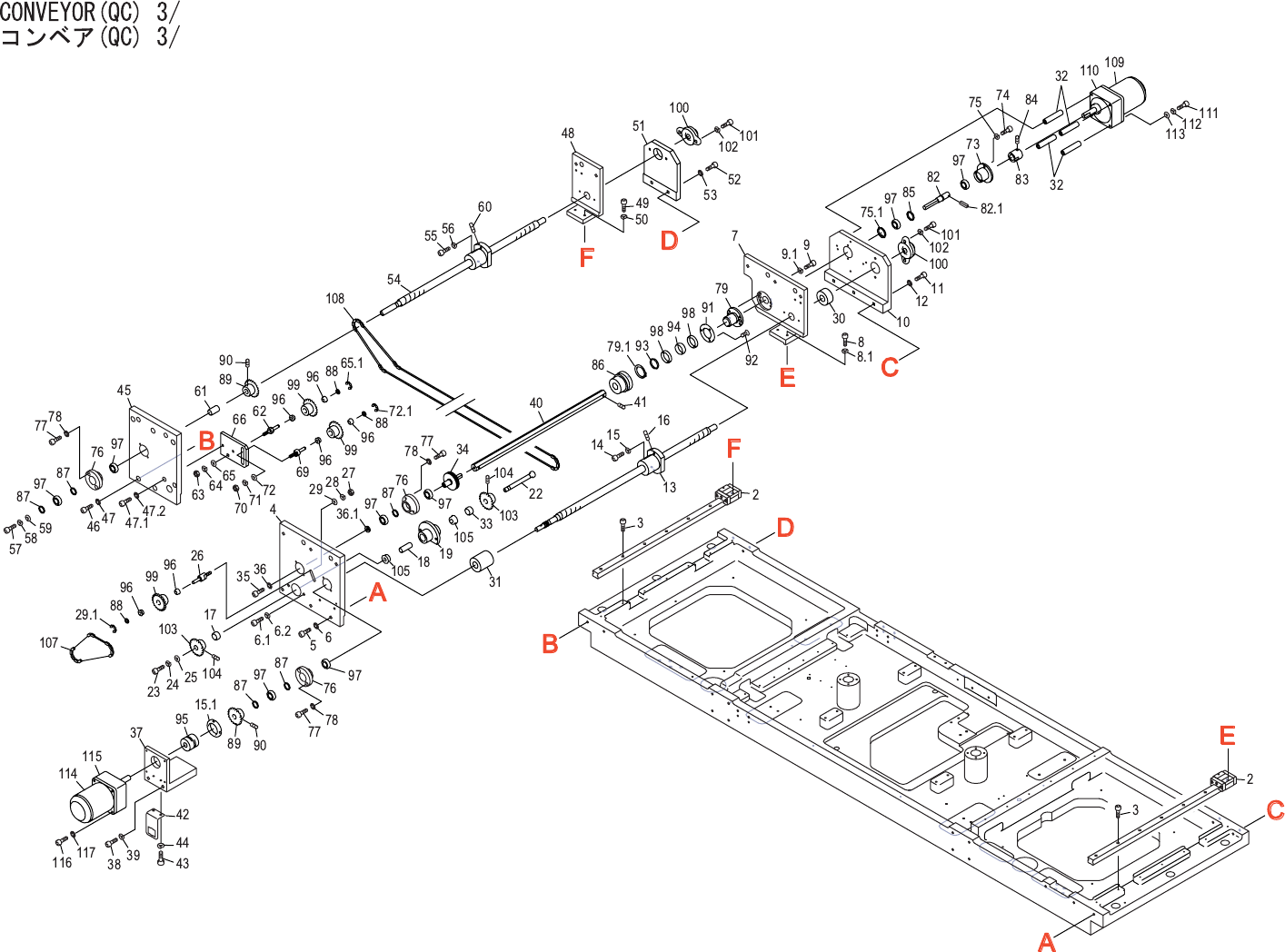

CONVEYOR(QC) 3/
コンベア(QC) 3/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 DNQC1390 2 GUIDE ガイド OT
3 H5277A 14 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
4 DEQC0043 1 BKT ＢＫＴ FE
5 H5324A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
6 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
6.1
H5302A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020
FE
6.2
W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M
FE
7 DNQC1421 1 BKT ＢＫＴ FE
8 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
8.1 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
9
H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010
FE
9.1
W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M
FE
10 DNQC1160 1 PLATE プレート FE
11 H5326A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
12 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
13 DEQC0070 1 BALL SCREW ボールネジ OT
14 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
15.1
N1020C 1 NUT, FINE U ナット ファインＵ FU00
FE
16 N4045H 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X006ｸﾎﾞﾐｻｷ FE
17 DEQC0080 1 COLLAR カラー FE
18 DEQC0090 1 COLLAR カラー FE
19 DEQC0100 1 BKT ＢＫＴ FE
22 DEQC0111 1 SHAFT シャフト FE
23 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
24 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 DEQC0120 1 SHAFT シャフト
FE
27 N1082A 1 NUT, HEX ナット 六角 M 5 P=0.8 FE
28 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
29 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
29.1
S1022A 1 CIR-CLIP サークリップ ST-EW- 4
FE
30 DEQC0130 1 STOPPER ストッパ PL
31 DEQC0140 1 STOPPER ストッパ PL
32 DEQC0150 4 SUPPORT COLUMN 支柱 FE
119 PTS-XP243E-02JE
CONVEYOR(QC) 3/
コンベア(QC) 3/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
33 DEQC0160 1 COLLAR カラー FE
34 DEQC0170 1 PULLEY プーリ FE
35 H5299A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
36 W1012A 1 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
36.1
K11384 1 COLLAR カラー SRW8
OT
37 DEQC0181 1 BKT, MOTOR ＢＫＴ モータ FE
38 H5336A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X090 FE
39 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
40 DEQC0190 1 SHAFT シャフト FE
41 N4026A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
42 DEQC0430 2 BKT, TERMINAL ＢＫＴ ターミナル FE
43 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
44 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
45 DEQC0451 1 BKT ＢＫＴ FE
46 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
47 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
47.1
H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015
FE
47.2
W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L
FE
48 DNQC1430 1 BKT ＢＫＴ FE
49 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
50 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
51 DEQC0470 1 PLATE プレート FE
52 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
53 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
54 DEQC0480 1 BALL SCREW ボールネジ BKT1404CSZZ+445.5LC7 OT
55 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
56 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
57 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
58 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
59 W1045A 1 WASHER, FLAT ワッシャ 平 4W- 6 FE
60 N4045H 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め M06X006ｸﾎﾞﾐｻｷ FE
61 DEQC0490 1 COLLAR カラー FE
62 DEQC0500 1 SHAFT シャフト FE
63 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
64 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
