CONVEYOR(QC) 4/ コンベア (QC) 4/ No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 DNQC1367 1 BASE ベース FE 2 H5361A 6 BOLT, HEX SOCKET ボルト 六角穴 M10X030 FE 3 W1015A 6 WASHER…
124 PTS-XP243E-02JE

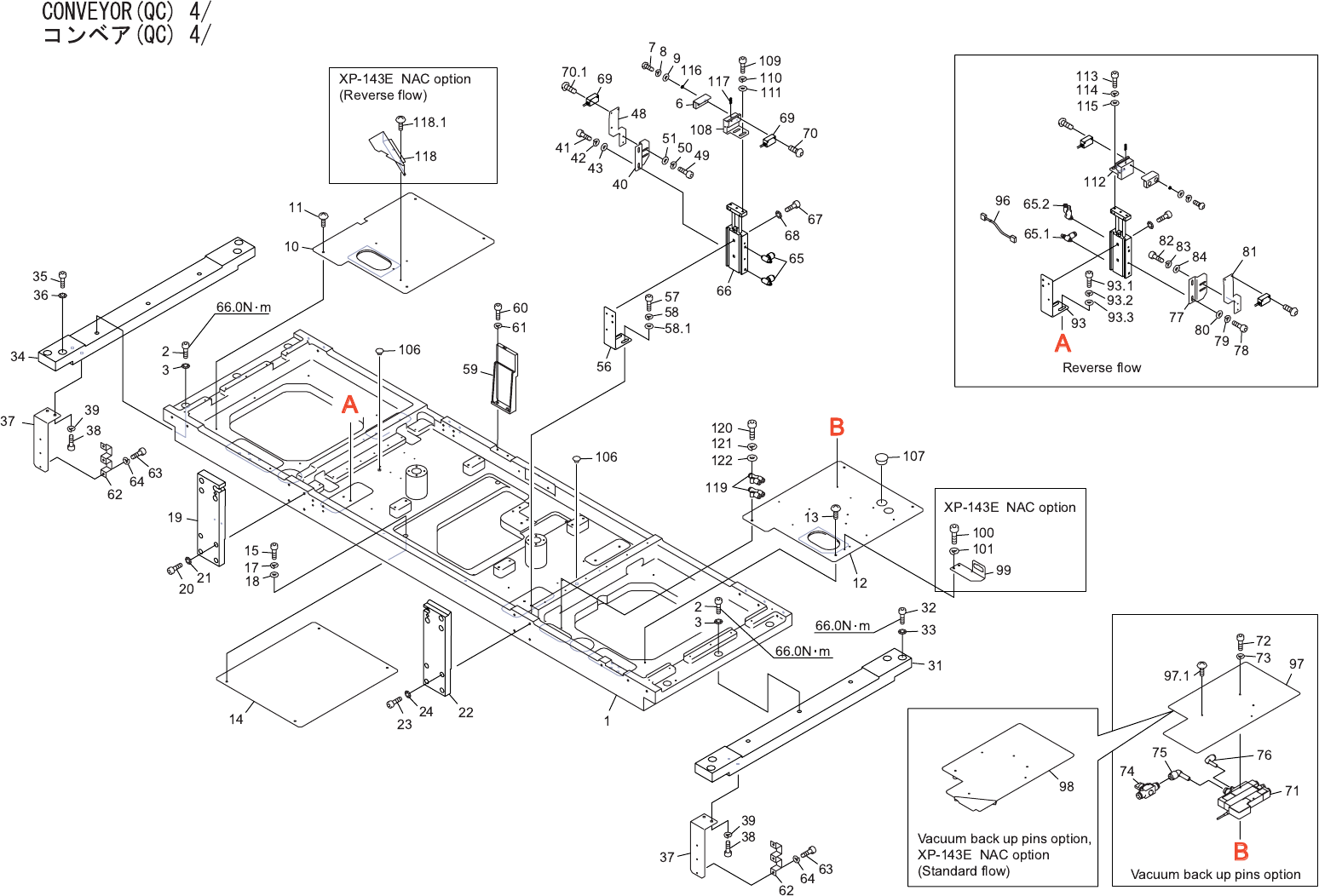

CONVEYOR(QC) 4/
コンベア(QC) 4/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNQC1367 1 BASE ベース FE
2 H5361A 6 BOLT, HEX SOCKET ボルト 六角穴 M10X030 FE
3 W1015A 6 WASHER, CONICAL ワッシャ 皿 M-10-H FE
6 AGFQC8100 1 STOPPER ストッパ OT GFQC1050+GFQC1060
7 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
8 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
9 W1054F 2 WASHER, FLAT ワッシャ 平 39873 FE
10 DNQC1462 1 COVER カバー FE
11 K5209A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
12 DNQC1454 1 COVER カバー FE
13 K5209A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
14 DEQC0554 1 COVER カバー FE
15 H5291A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
17 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
18 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
19 DNQC1293 1 BKT ＢＫＴ FE
20
H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018
FE
21
W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H
FE
22 DNQC1301 1 BKT ＢＫＴ FE
23
H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018
FE
24
W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H
FE
31 DEQC0651 1 PLATE プレート FE
32 H5361A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X030 FE
33 W1015A 4 WASHER, CONICAL ワッシャ 皿 M-10-H FE
34 DEQC0661 1 PLATE プレート FE
35 H5360A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X025 FE
36 W1015A 4 WASHER, CONICAL ワッシャ 皿 M-10-H FE
37 DEQC0742 2 BKT ＢＫＴ FE
38 H5321A 4 BOLT, HEX SOCKET
ボルト 六角穴 M06X012 FE
39 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
40 GFQC1141 1 BKT, SENSOR ＢＫＴ センサ FE
41 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
42 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
43 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
48 GFQC1131 1 BKT, SENSOR ＢＫＴ センサ FE
125 PTS-XP243E-02JE
CONVEYOR(QC) 4/
コンベア(QC) 4/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
49 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
50 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
56 DEQC0910 1 BKT, CYLINDER ＢＫＴ シリンダ FE
57 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
58 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
58.1 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
59 DNQC1020 1 BLOCK, REFERENCE ブロック 基準 OT
60 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
61 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
62 MQC1470 2 PLATE, RETAINING プレート 押え FE
63 H5286A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
64 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
65 K5337G 2 CONTROLLER, SPEED コントローラ スピード AS1201F-M5-04 (ｼﾛ)OT
65.1 K5337G 1 CONTROLLER, SPEED コントローラ スピード AS1201F-M5-04 (ｼﾛ) OT Reverse flow
65.2 K5334H 1 CONTROLLER, SPEED コントローラ スピード JSM4-M5A OT Reverse flow
66 S2126L 1 CYLINDER, AIR シリンダ エアー CXSM10-K6869-35 OT
67 H5263A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
68 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
69 S40321 2 SENSOR センサ DL-S4R OT
70 K5256K 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X015 FE
70.1 K5256G 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
71 A4001B 1 EJECTOR エジェクタ VDBL10R6-08SA-D-1.0 OT
NOTE.1
72 H5280A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
NOTE.1
73 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
NOTE.1
74 H1037T 1 VALVE, MANUAL バルブ 手動 HV8-8-2 OT
NOTE.1
75 A4066R 1 ELBOW エルボ KQ2L08-99 OT
NOTE.1
76 Y3079H 1 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
NOTE.1
77 GFQC1160 1 BKT, SENSOR ＢＫＴ センサ FE Reverse flow
78 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE Reverse flow
79 W1021A 2 WASHER, LOCK
ワッシャ スプリング 3M/M FE Reverse flow
80 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE Reverse flow
81 GFQC1150 1 BKT, SENSOR ＢＫＴ センサ FE Reverse flow
82 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE Reverse flow
83 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE Reverse flow
