XP-243E-02JE PART LIST - 第145页
145 PTS-XP243E-02JE

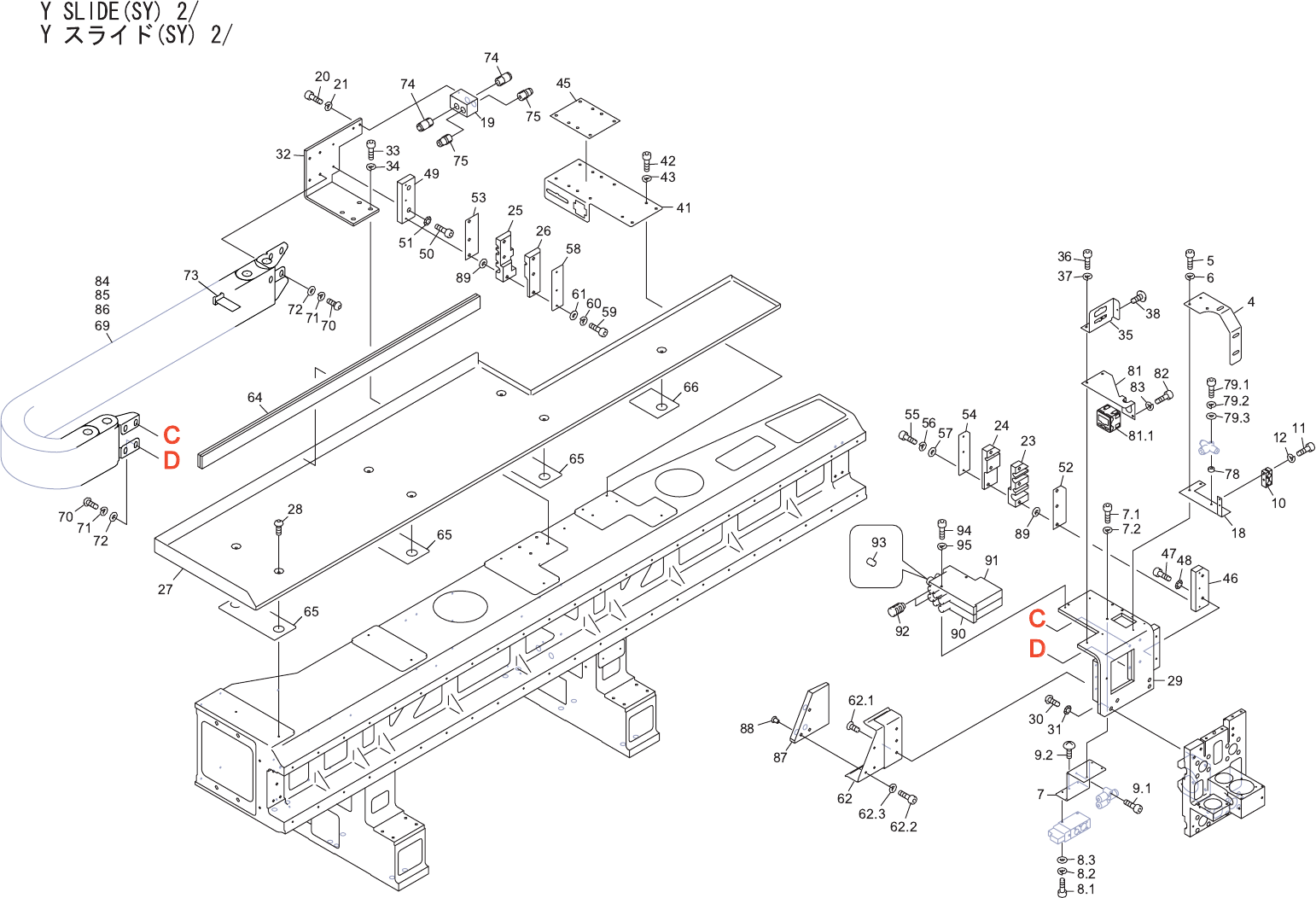

Y SLIDE(SY) 1/2
Y スライド(SY) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
45 IPB0431 4 COLLAR カラー FE
46 N1025Z 2 NUT, LOCK ナット ロック ZM020 FE
47 K52637 4 BLOCK, CLAMP 駒 クランプ 4X1 ｼﾝﾁｭｳ OT
48 H3076E 1 BUSHING ブシュ ETP-D-18 OT
49 H30761 1 BUSHING ブシュ ETP-K-24 OT
50 H4519T 1 BELT, TIMING ベルト タイミング 460-5GT-15 RFLｼﾖｳ OT
51 SAM6810 1 MOTOR, AC SERVO モータ ＡＣサーボ SGMSH-15A2A21 OT
52 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
53 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
55 H5288A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
56 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
57 DNSY3451 1 RETAINER, BEARING 押え ベアリング FE
58 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
59 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
65 GFSY3070 1 COVER, PULLEY カバー プーリ FE
66 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
67 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
68 H5299A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
69 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
70 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
71
K20089 46 CAP キャッ
プ
C04
OT
