XP-243E-02JE PART LIST - 第149页
Y SLIDE(SY) 2/ Y スライド (SY) 2/ No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 79.2 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE 79.3 W1041A 1 WASHER, FLAT ワッシャ 平 4M/MX0.8…
Y SLIDE(SY) 2/
Y スライド(SY) 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
43 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
45 DNSY3300 1 SHEET, RUBBER シート ゴム PL
46 DNSY3312 1 PLATE, RETAINING プレート 押え AL
47 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
48 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
49 DNSY3322 1 PLATE, RETAINING プレート 押え AL
50 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
51 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
52 DNSY3330 1 PLATE プレート PL
53 DNSY3340 1 PLATE プレート PL
54 DNSY3352 1 PLATE, RETAINING プレート 押え FE
55 H5282A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
56 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 W1040A 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
58 DNSY3362 1 PLATE, RETAINING プレート 押え FE
59 H5282A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
60 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1040A 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
62 DNSY3752 1 COVER カバー FE
62.1 K5359M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X012 FE
62.2
H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006
FE
62.3
W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M
FE
64 GFSY3140 1 PAD, ANTI-VIBRATION パット 防振 PL
65 GFSY3080 3 PAD, ANTI-VIBRATION パット 防振 OT
66 GFSY3090 1 PAD, ANTI-VIBRATION パット 防振 OT
69 DNSY3731 1 FIEXIBLE TRACK ケーブルベア OT
70
K5262E 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015
FE
71
W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M
FE
72
W1045A 8 WASHER, FLAT ワッシャ 平 4W- 6
FE
73
S40158 30 SEPARATOR セパレータ TKP0450 ST
OT
74 Y30861 2 UNION, HALF ユニオン ハーフ KQ2S08-02S OT
75 Y30862 2 UNION, HALF ユニオン ハーフ KQ2S06-02S OT
78
DNSY3480 1 COLLAR カラー FE
79.1 H5293A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
148 PTS-XP243E-02JE
Y SLIDE(SY) 2/
Y スライド(SY) 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
79.2 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
79.3 W1041A 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
81
DNSY3471 1 BKT, SENSOR ＢＫＴ センサ FE
81.1
S4033K 1 SENSOR, PRESSURE センサ 圧力 ZSE-30-01-25-ML OT
82
H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
83
W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
84
S3263A 20 SPACER スペーサ TKP0450-STP5
OT
85
S3263B 10 SPACER スペーサ TKP0450-STP9
OT
86
S3263C 10 SPACER スペーサ TKP0450-STP15
OT
87 DNSY3741 1 PAD, ANTI-VIBRATION パット 防振 PL
88 DNSY3761 3 STOPPER ストッパ FE
89
K11380 6 COLLAR カラー NCLB4-6-23
OT
90 H1007E 1 GENERATOR, VACUUM 発生器 真空 VKBH12W-0608SR01E-B-NW-FMS OT
91 H1007F 1 GENERATOR, VACUUM 発生器 真空 VKBH12R-0608SR01G-B-NW-FMS OT
92 H3022L 2 FILTER フィルタ SR01 OT
93 H3022T 2 FILTER フィルタ VGFE10 OT
94 H5283H 2 BOLT, HEX SOCKET ボルト 六角穴 M03X040 FE
95 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
149 PTS-XP243E-02JE

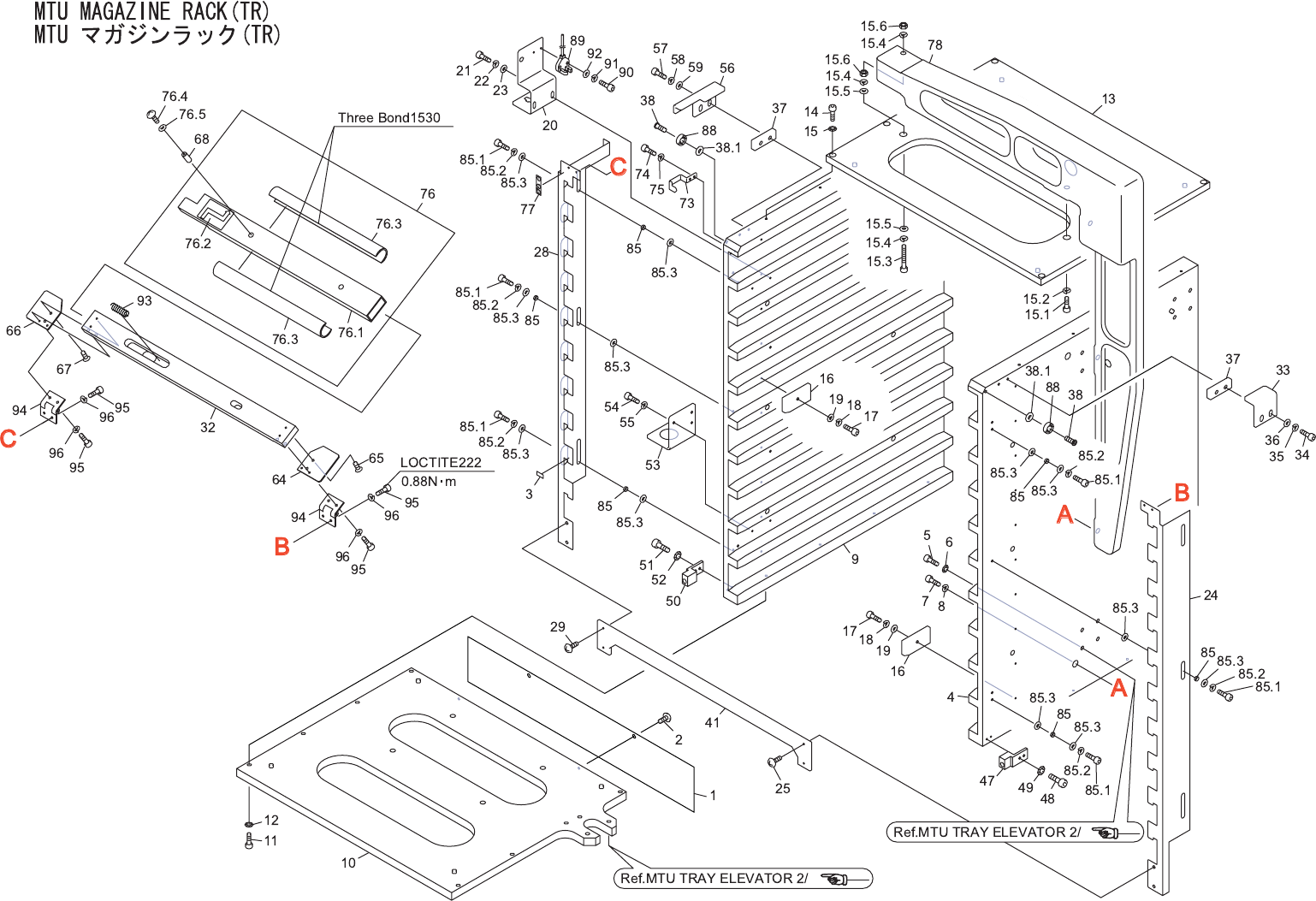

150 PTS-XP243E-02JE
