MTU TRAY PALLET(TR) 2/ MTU トレイパレット (TR) 2/ ADNTR8016 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 ADNTR8016 1 TRAY トレイ OT 2 DNTR3016 1 TRAY トレイ AL 3 DNTR3030 1 K…
156 PTS-XP243E-02JE

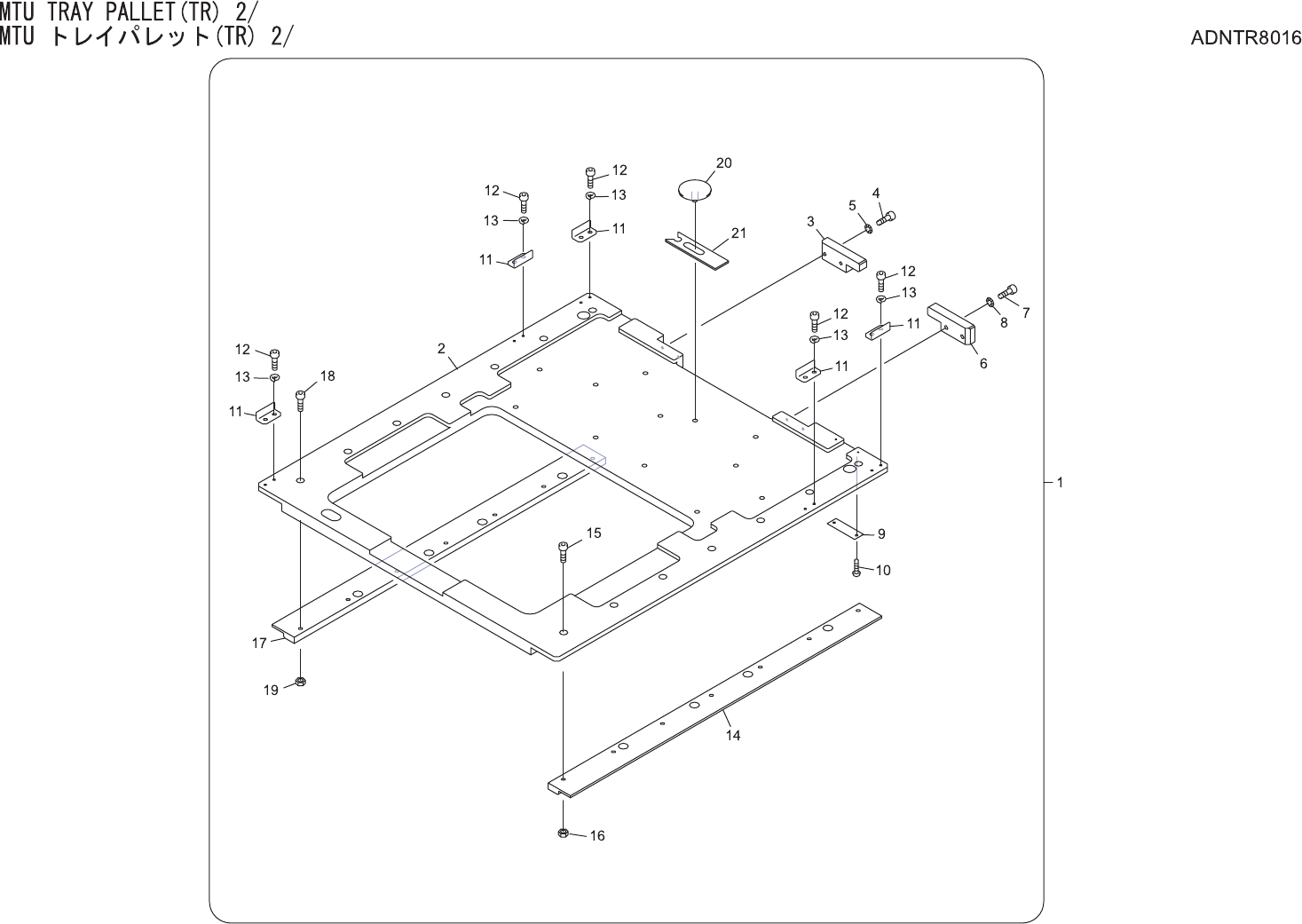

MTU TRAY PALLET(TR) 2/
MTU トレイパレット(TR) 2/
ADNTR8016
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADNTR8016 1 TRAY トレイ OT
2 DNTR3016 1 TRAY トレイ AL
3 DNTR3030 1 KEY キー FE
4 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
5 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
6 DNTR3040 1 KEY キー FE
7 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
8 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
9 DNTR3200 1 PLATE プレート FE
10 K5175R 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
11 DNTR3090 5 BKT ＢＫＴ FE
12 H5273A 10 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
13 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 DETR7000 1 PLATE プレート PL
15 H5274A 7 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
16 N1076A 7 NUT, HEX ナット 六角 M 3 P=0.5 FE
17 DETR7010 1 PLATE プレート PL
18 H5274A 7 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
19 N1076A 7 NUT, HEX ナット 六角 M 3 P=0.5 FE
20 DNTR3121 6 CLAMPER クランパ FE
21 DNTR3130 6 SCREW, CLAMP ネ
ジ
クラン
プ
FE
