162 PTS-XP243E-02JE
MTU TRAY ELEVATOR(TR) 1/2
MTU トレイエレベータ(TR) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
90 K5175Y 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X010 ｽﾃﾝﾚｽ OT
91 N1074T 2 NUT ナット FE
92 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
93 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
94 S3148X 2 SW, PHOTOELECTRIC ＳＷ 光電 HPJ-T21 OT
95 K5256E 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
100 K30100 4 CLAMPER, CABLE クランパ ケーブル AL2 OT
101 K5208A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
102 K2191A 1 KEY キー XCS-Z13 OT
103 H5295A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
104 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
105 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
107 T5003E 1 HANDLE 取手 THA-102-2 OT
108 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
109 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
110 DETR7020 2 BLOCK ブロック OT
113 IPK5480 1 SEAL シール PL Japanese
113.1 IPK5490 1 SEAL シール PL English
113.2 IPK5500 1 SEAL シール PL French
113.3 DBWM2590 1 SEAL シール PL NOTE.1
114 DNTR3790 1 SEAL シール PL
115 DNTR3770 1 NAMEPLATE, CAUTION 銘板 注意 PL English／Japanese
115.1 DNTR3780 1 NAMEPLATE, CAUTION 銘板 注意 PL NOTE.1
124 DNTR6150 1 BKT ＢＫＴ FE
125 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
126 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
127 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
NOTE.1 :Simplified Chinese／Traditional Chinese
:中国簡体字／中国繁体字
161 PTS-XP243E-02JE
162 PTS-XP243E-02JE

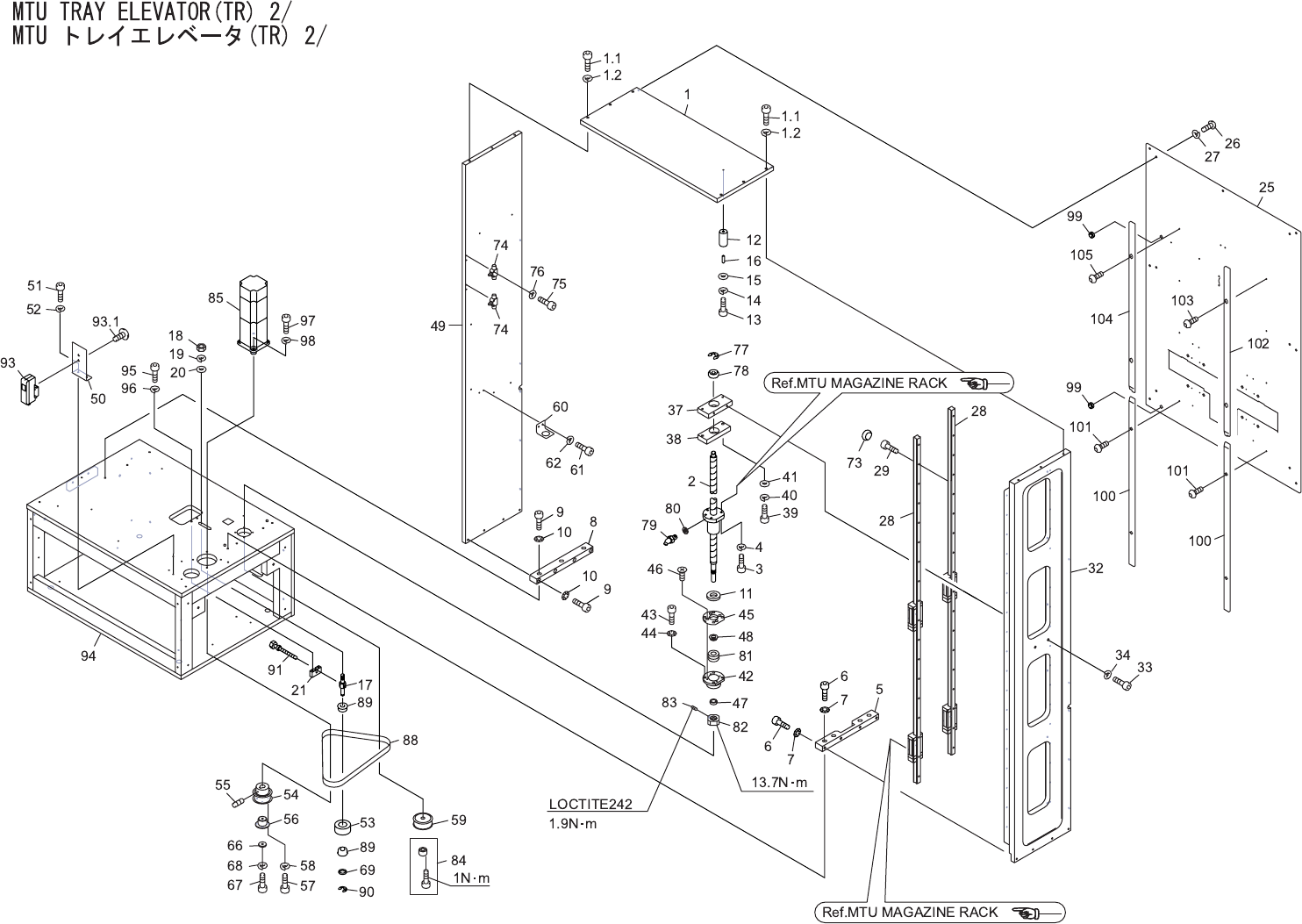

MTU TRAY ELEVATOR(TR) 2/
MTU トレイエレベータ(TR) 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNTR3612 1 PLATE, UPPER プレート 上 FE
1.1 H5326A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
1.2 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
2 DNTR6140 1 BALL SCREW ボールネジ OT
3 H5302A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
4 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 DNTR3531 1 BLOCK ブロック FE
6 H5324A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
7 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
8 DNTR3540 1 BLOCK ブロック FE
9 H5324A 7 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
10 W1013A 7 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
11 DETR3320 1 STOPPER ストッパ PL
12 DETR3330 1 STOPPER ストッパ PL
13 H5294A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
14 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
15 W1041A 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
16 DETR3340 1 COLLAR カラー FE
17 DETR3360 1 SHAFT シャフト FE
18 N1089A 1 NUT, HEX ナット 六角 M 8 P=1.25 FE
19 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
20 W1046A 1 WASHER, FLAT ワッシャ 平 4W- 8 FE
21 DETR3370 1 BLOCK ブロック FE
25 DNTR6083 1 COVER カバー FE
26 H5299A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
27 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
28 DETR6061 1SET GUIDE, RAIL ガイド レール OT
29 H5289A 36 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
32 DNTR3312 1 PLATE, SIDE プレート サイド FE
33 H5327A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X030 FE
34 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
37 DNTR3570 1 BLOCK ブロック
FE
38 DNTR3580 1 HOLDER, BEARING ホルダ ベアリング FE
39 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
40 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
41 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
42 DNTR3550 1 HOLDER, BEARING ホルダ ベアリング FE
43 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
