XP-243E-02JE PART LIST - 第166页
166 PTS-XP243E-02JE
MTU TRAY ELEVATOR(TR) 2/
MTU トレイエレベータ(TR) 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
90 S1024A 1 CIR-CLIP サークリップ ST-EW- 6 OT
91 A10106 1 ADJUSTER アジャスタ AJST6-40 OT
93 A1042S 1 AMPLIFIER, SENSOR アンプ センサ HPX-NT1 OT
93.1 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
94 DNTR3302 1 FRAME フレーム FE
95 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
96 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
97 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
98 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
99 H3084E 2 BUSHING, RUBBER ブシュ ゴム NG-79-D OT
100 DNTR6130 2 GUIDE ガイド FE
101 K52565 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
102 DNTR3680 1 GUIDE ガイド FE
103 K52565 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
104 DNTR3690 1 GUIDE ガイド FE
105 K52565 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴
ボ
タン M04X006 FE
165 PTS-XP243E-02JE
166 PTS-XP243E-02JE

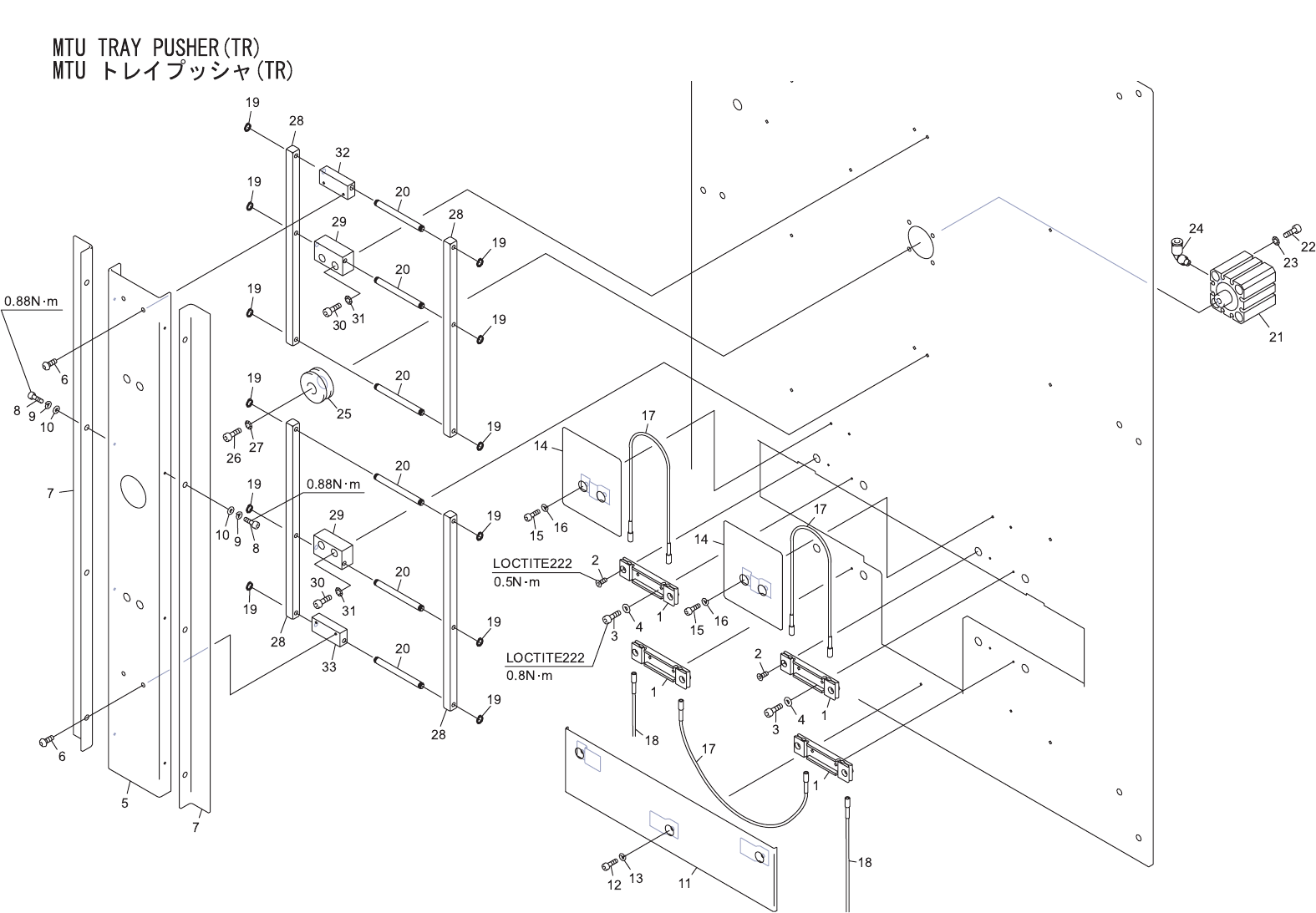

MTU TRAY PUSHER(TR)
MTU トレイプッシャ(TR)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DNTR3330 4 BKT, SENSOR ＢＫＴ センサ FE
2 K5357T 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
3 H5268T 8 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
4 W1039H 8 WASHER, FLAT ワッシャ 平 2.5M/M FE
5 DNTR6011 1 PUSHER プッシャ FE
6 K5255H 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE
7 DNTR3811 2 PLATE, SIDE プレート サイド FE
8 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
9 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 W1040A 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
11 DNTR3741 1 COVER カバー FE
12 H5273A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
13 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 DETR6864 2 COVER カバー FE
15 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
16 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 DETR6871 3 FIBER UNIT ファイバユニット HPF-S296-A OT
18 DETR6880 1 FIBER UNIT ファイバユニット HPF-S297-A OT
19 S1021A 12 CIR-CLIP サークリップ ST-EW- 3 OT
20 S2307C 6 SHAFT シャフト SFRR4-54-B2-S2 OT
21 S2208E 1 CYLINDER, AIR シリンダ エアー CDQSB25-5T-M9NVL OT
22 H5306A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X035 FE
23 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
24 Y3077Z 1 UNION, ELBOW ユニオン エルボ KQ2L04-M5 OT
25 DNTR6020 1 KNUCKLE ナックル FE
26 H5321A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
27 W1013A 1 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
28 DNTR6030 4 ARM アーム FE
29 DNTR6040 2 BLOCK, REFERENCE ブロック 基準 FE
30 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
31 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
32 DNTR6050 1 BLOCK ブロック FE
33 DNTR6060 1 BLOCK, LOCATING
ブ
ロック 位置決め FE
167 PTS-XP243E-02JE
