190 PTS-XP243E-02JE

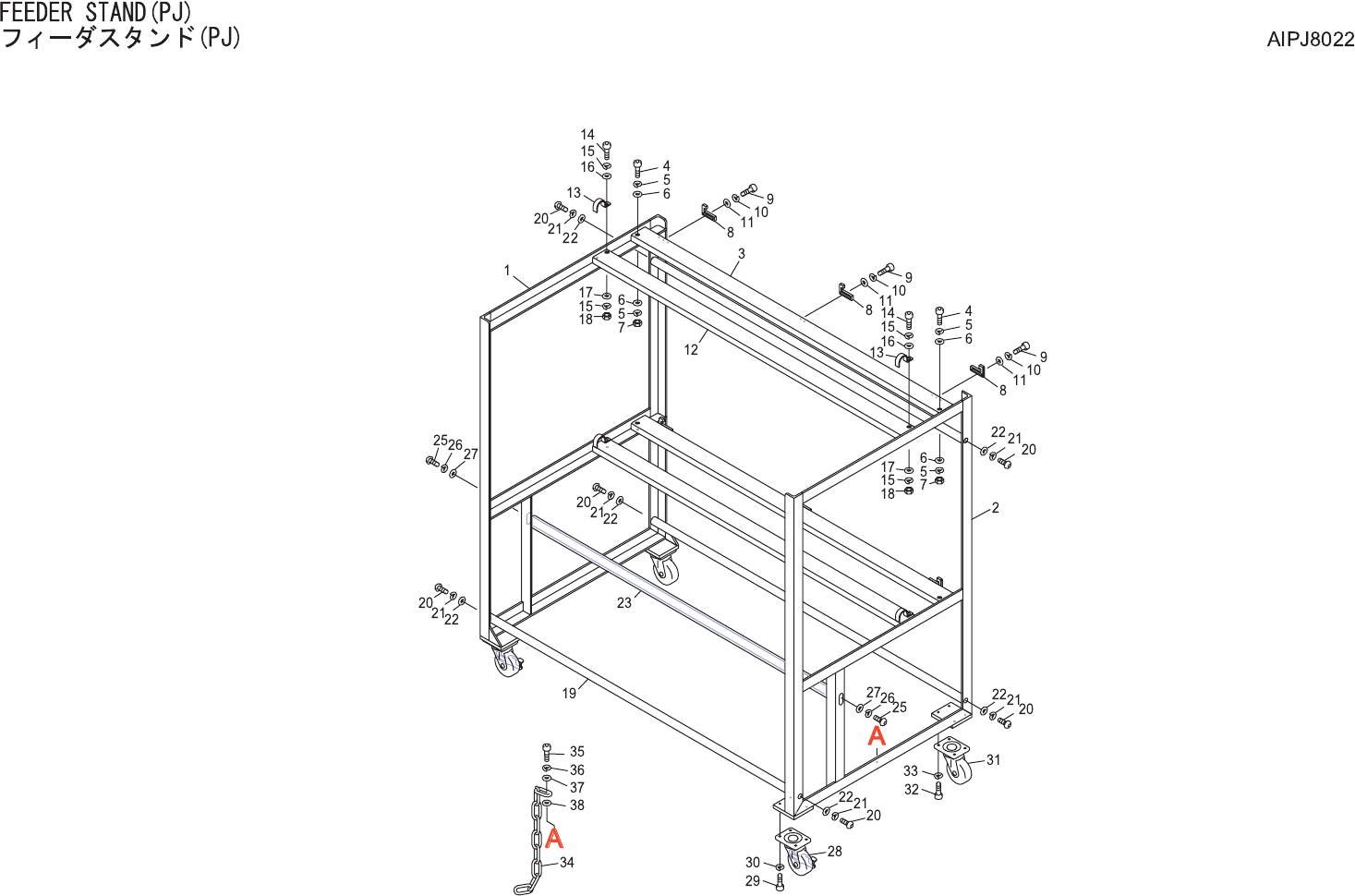

FEEDER STAND(PJ)
フィーダスタンド(PJ)
AIPJ8022
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 IPJ8260 1 STAND スタンド FE
2 IPJ8270 1 STAND スタンド FE
3 IPJ8171 2 FRAME フレーム FE
4 H5306A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X035 FE
5 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
6 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
7 N1082A 4 NUT, HEX ナット 六角 M 5 P=0.8 FE
8 IPJ8160 6 PLATE プレート FE
9 H5290A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
10 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 12 WASHER, FLAT ワッシャ 平 4W- 4 FE
12 IPJ8151 2 FRAME フレーム FE
13 IPJ8180 4 BAND バンド FE
14 H5307A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X040 FE
15 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
16 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
17 W1050A 4 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
18 N1082A 4 NUT, HEX ナット 六角 M 5 P=0.8 FE
19 IPJ8190 4 JOINT ジョイント FE
20 K5263T 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M12X025 FE
21 W1027A 6 WASHER, LOCK ワッシャ スプリング 12M/M FE
22 W1057A 6 WASHER, FLAT ワッシャ 平 12M/MX2.5X24(1W-12) FE
23 IPJ4080 1 HOSE ホース OT
25 K5263T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M12X025 FE
26 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
27 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
28 K2024W 2 CASTER, UNIVERSAL キャスタ 自在 NO.105-N-S OT
29 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
30 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
31 K2024R 2 CASTER キャスタ NO.105-N OT
32 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
33 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
34 T2043X 1 CHAIN
チェーン TM-103SUS-11(L=158) OT
35 H5299A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
36 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
37 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
38 W1050A 1 WASHER, FLAT ワッシャ 平 5M
/
MX1.0X10(1W-5) FE
