XP-243E-02JE PART LIST - 第46页
46 PTS-XP243E-02JE
COVER(AK) 1/2
カバー(AK) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
77 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
78 S31992 3 SW, LIMIT ＳＷ リミット XCS-PA791 OT
79 H5296A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
80 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
81 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
82 DNAK3041 3 NUT ナット FE
83 H5120C 4 BOLT ボルト TM-171-B1(5697) OT
84 N1089A 4 NUT, HEX ナット 六角 M 8 P=1.25 FE
84.1 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
84.2 W1052A 4 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
85 T5012M 1 HANDLE 取手 THA-407 OT
87 T1065Z 2 DAMPER ダンパ KMF80-20 ｶﾞｽｽﾌﾟﾘﾝｸﾞ OT
88 S31993 2 SW, LIMIT ＳＷ リミット XCS-Z11 OT
89 H5289N 4 BOLT, HEX SOCKET ボルト 六角穴 M04X014 FE
90 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
91 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
92 M1010H 2 MAGNET CATCH マグネットキャッチ TL- 76 OT
93 K5170T 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
94 S3018L 2 STOPPER ストッパ CK-12 OT
95 K5172A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X015 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
96 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
97 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
98 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE NOTE.1
99 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE NOTE.1
100 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE NOTE.1
NOTE.1：Not required when using barcode reader option.
：バーコードリーダーオプション仕様時には不要となります。
45 PTS-XP243E-02JE
46 PTS-XP243E-02JE

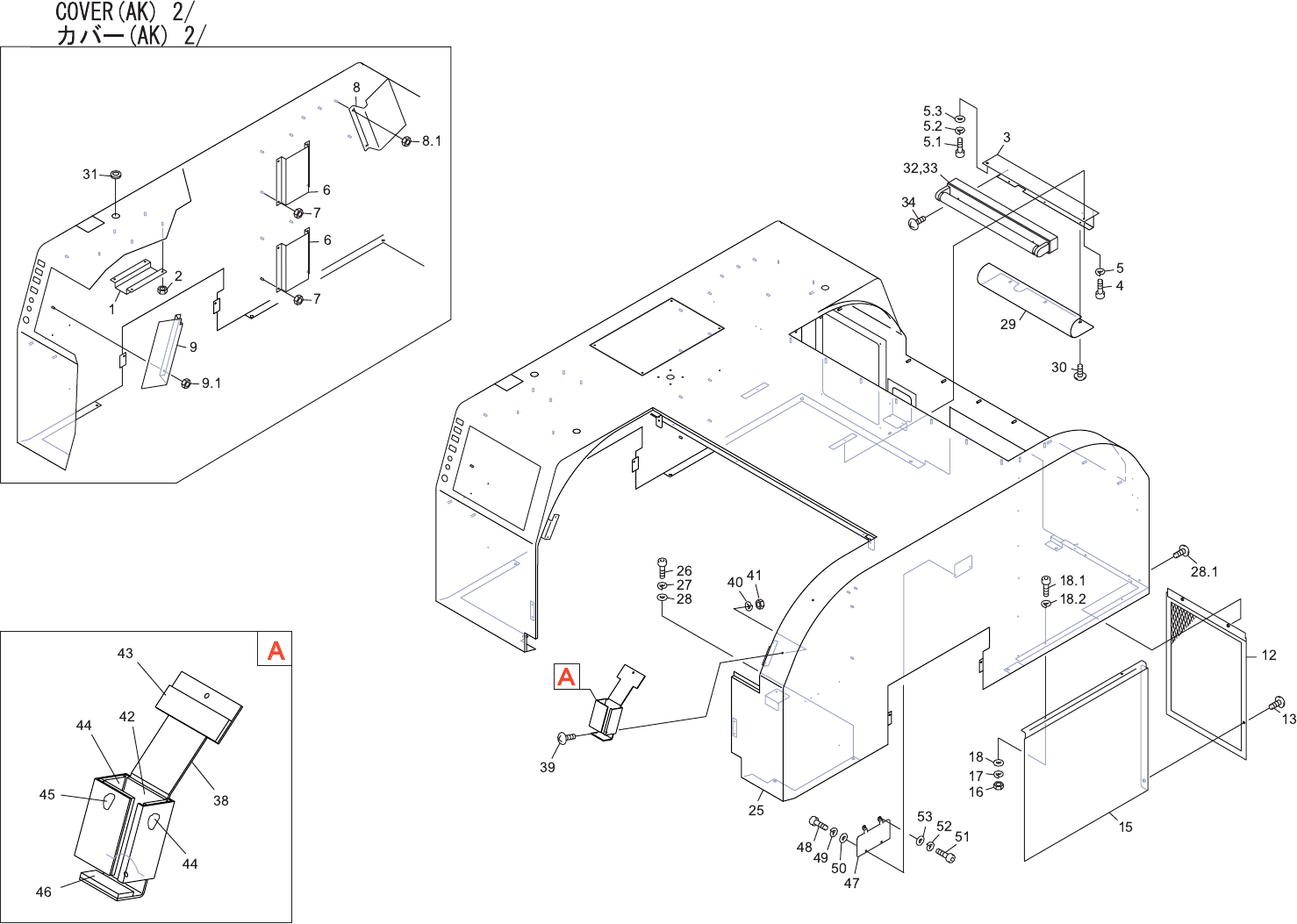

COVER(AK) 2/
カバー(AK) 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEAK1084 1 DUCT, WIRING ダクト 配線 FE
2 N1082A 4 NUT, HEX ナット 六角 M 5 P=0.8 FE
3 DEAK1194 1 BKT ＢＫＴ FE
4 H5287A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
5 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
5.1 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
5.2 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
5.3 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
6 DEAK3034 2 DUCT, WIRING ダクト 配線 FE
7 N1082A 8 NUT, HEX ナット 六角 M 5 P=0.8 FE
8 DNAK1981 1 BKT ＢＫＴ FE
8.1 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
9 DNAK1991 1 BKT ＢＫＴ FE
9.1 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
12 DEAK3273 1 COVER カバー FE
13 K5214A 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
15 DNAK3081 1 COVER カバー FE
16 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
17 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
18 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
18.1 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
18.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 DNAK3015 1 COVER, OVERALL カバー 全体 FE
26 H5340A 9 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
27 W1025A 9 WASHER, LOCK ワッシャ スプリング 8M/M FE
28 W1052A 9 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
28.1 K5214A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
29 ADCPA8010 1 COVER, ACRYLIC カバー アクリル PL DCPA1680+WWM0210
30 K5209A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
31 H3051B 1 COVER 蓋 MG-5 OT
32 S2010K 1 ILLUMINATION LAMP 照明灯 FT11001-GL16(60HZ) OT Specified parts selection
33 S2010F 1 ILLUMINATION LAMP 照明灯 FT11001-GL15(50HZ) OT Specified parts selection
34 K5209A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
35 Y30666 1 UNION ユニオン KQ2E10-03 OT
36 Y3068X 1 UNION ユニオン KQ2K08-03S OT
37 DNPI3051 1 TUBE チューブ 2-MPS-4/8-20-005010BK/LB OT S-37722
38 DNAK1023 1 HOLDER ホルダ FE Barcode Reader Option
39 K5210A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X010 ﾕﾆｸﾛﾒｯｷ FE Barcode Reader Option
