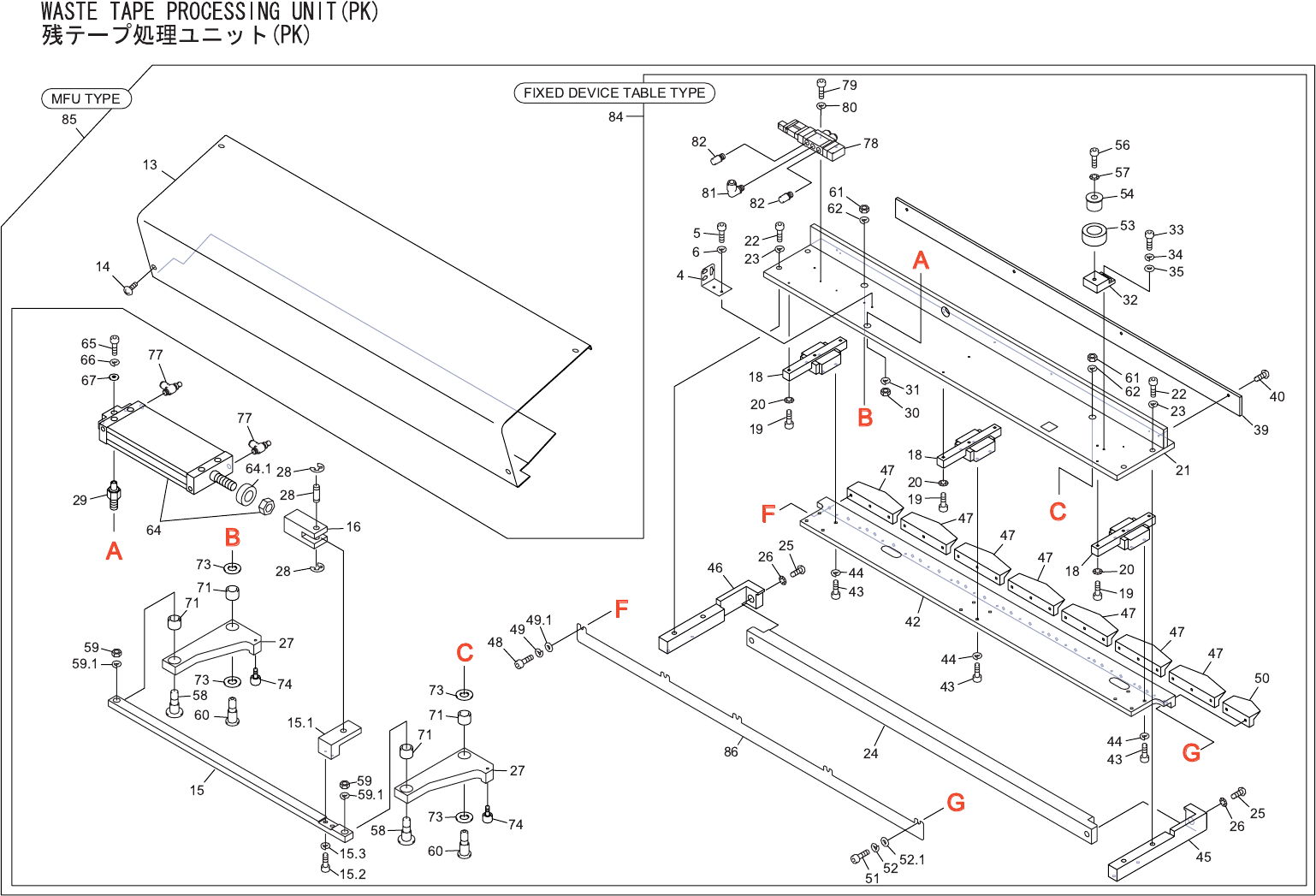

XP-243E-02JE PART LIST - 第83页
83 PTS-XP243E-02JE
PNEUMATIC CIRCUIT DIAGRAM(PI)
エアー配管図(PI)
AGFPI9300
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
EE H1282A － PIPE, DOUBLE ENDED パイプ 両口 3/8X 25 OT
FF A4061A － ELBOW エルボ 3/8 OT
HH Y30742 － UNION ユニオン KQ2U04-00 OT
JJ Y3077S － UNION, ELBOW ユニオン エルボ KQ2L04-01S OT
KK Y3077F － UNION, ELBOW ユニオン エルボ KQ2LE08-00 OT
LL Y3077E － UNION, ELBOW ユニオン エルボ KQ2LE06-00 OT
MM Y3085T － UNION, HALF ユニオン ハーフ KQ2H08-02S OT
NN Y3079D － UNION, ELBOW ユニオン エルボ KQ2L06-08 OT
PP K50767 － CONNECTOR コネクタ KQ2U08-10 OT
SS N2033W － NIPPLE ニップル KQ2N06-08 OT
TT Y3007G － UNION, ELBOW ユニオン エルボ KQ2LU06-00 OT
UU Y3079H － UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
WW Y3079N － UNION, ELBOW ユニオン エルボ KQ2L06-M5 OT
AL Y3079S － UNION, ELBOW ユニオン エルボ KQ2L08-01S OT
AM Y3077L － UNION, ELBOW ユニオン エルボ KQ2LU08-00 OT
AS Y3079B － UNION, ELBOW ユニオン エルボ KQ2L06-03S OT
AT Y3077Z － UNION, ELBOW ユニオン エルボ KQ2L04-M5 OT
BD Y30861 － UNION, HALF ユニオン ハーフ KQ2S08-02S OT
BE Y30862 － UNION, HALF ユニオン ハーフ KQ2S06-02S OT
BF Y3121A － UNION, ELBOW ユニオン エルボ KQ2VS04-01S OT
BG Y3123A
－ UNION, ELBOW ユニオン エル
ボ
KQ2T06-04 OT
