Placement head C&P20M
Page 12 / 18 24.11.2021

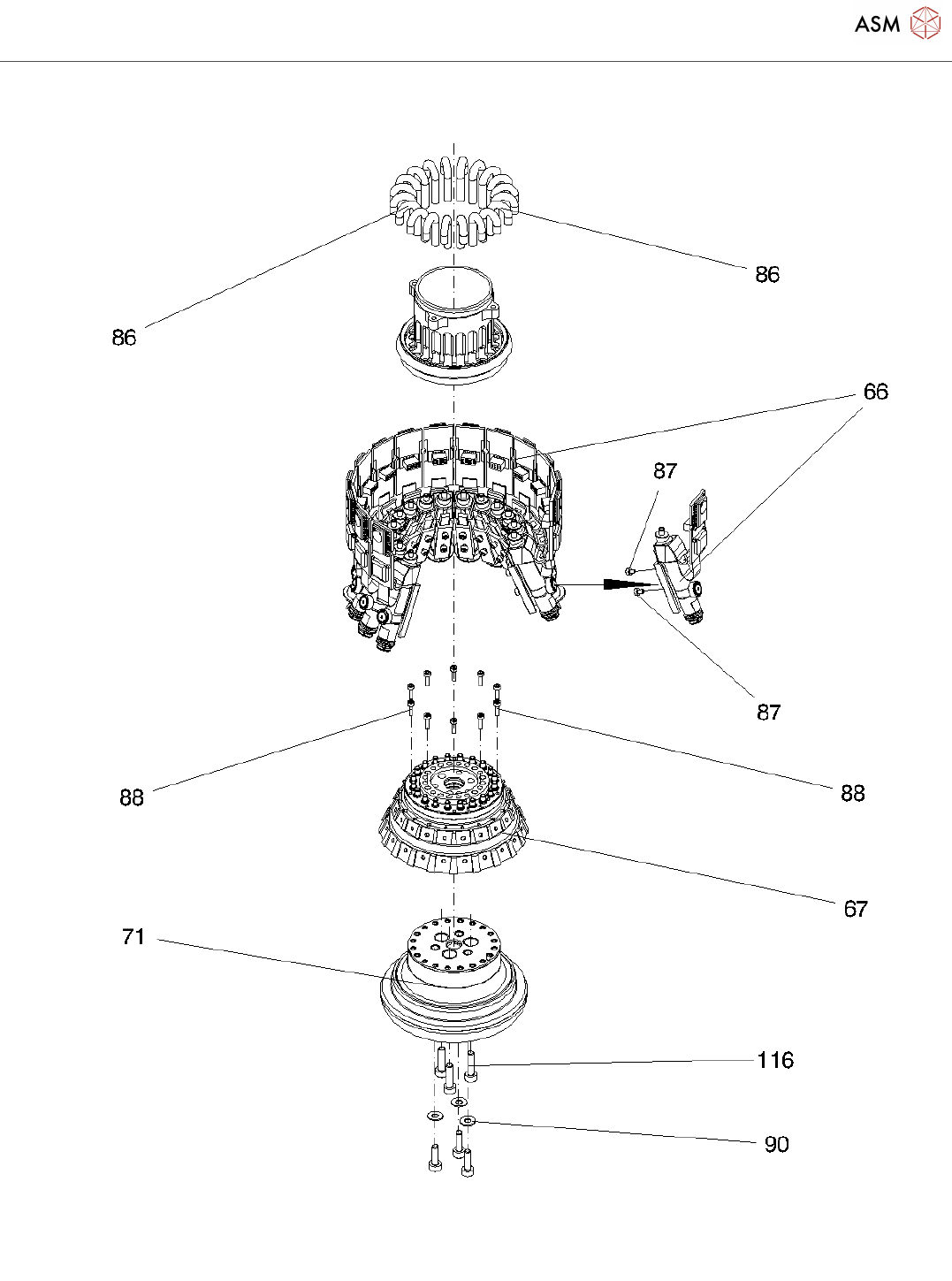

Placement head C&P20M
Page 13 / 18 24.11.2021
Placement head C&P20M
Page 14 / 18 24.11.2021
Pos. Item no. Description Part marking
1 03107086-01 PLACEMENT HEAD CP20M/ W/
CAMERA SST41
2 03078957S01 BE CAMERA C+P (TYPE 41) 6X6
DIGITAL RK
SPARE PART
3 03013195-01 ILLUMINATION 80 DEGREE
COMPLETE
4 00325452-01 DIN 125-A 2,5-140HV-A2
5 03042534-01 ISO 4762 - M 2,5 X 8-A2-70 STANDARD PARTS
6 03042532-01 ISO 4762 - M 2,5 X 5-A2-70 STANDARD PARTS
7 03023228-01 ISO 7046-2-M2,5 X 6-A2-70-H STANDARD PARTS
8 03075393-01 CABLE HOLDER SST23 IX03
03073100S02 ROUND CABLE SET: C+P-CAMERA
(TYPE23)
*
03075147S01 CABLE CUFF SPARE PART
03078496-01 NECK SCREW TORX M2,5X12.3 ST.
NICKEL
00308458-01 CABLE TIES B=2.5MM, L=102MM
PANDUIT
STANDARD PARTS
13 03103108S01 PLACEMENT HEAD C+P20M/
WITHOUT CAMERA
Spare Part
14 03075404S01 LABEL - PERMISSIBLE TORQUE FHE *
15 03083001S01 CO SENSOR / C+P20A SPARE PART
16 03077349S01 FLEX FIXING COMPL. / C+P20A SPARE PART
17 03077829-01 MAGNETIC RECORDING / C+P20A SPARE PART
18 00349527-01 ROUND MAGNET 3X4 NEODYMIUM SPARE PART
19 00317167-01 DIN 125-A 1,7-140HV-A2 STANDARD PARTS
20 03044996-01 DIN912-M1,6 X 3-A2-70
21 03043114-01 ISO 4762 - M 3 X 35-A2-70 STANDARD PARTS
22 03077368-01 COVERFLEX COMPL. / C+P20A SPARE PART
23 03077346S01 BOTTOM COVER COMPL. / C+P20A SPARE PART
24 03042523-01 ISO 4762 - M 2 X 4-A2-70
25 03076093S01 RETAINING PLATE, ROUND CABLE
VHS
SPARE PART
26 03072791S01 RETAINING PLATE FHE C+P20
COMPL.
SPARE PART
27 03072762-01 RETAINING PLATE FHE C+P20
28 03072162-01 RETAINING PLATE C+P20
29 00359779-01 DIN 6325 - 3M6 X 10-ST
