用户手册 SIPLACE S-27 HM 5 操作员，生产线工程师 ，维护工程师 软件版本 SR.503.XX 2003 年 3 月中文版 5.4 进行全面检查 105 5.4.6 使用大料盘芯轴。 Æ 使用大料盘时，将芯轴插入到分隔板。 请注意 如果料盘直径超过 5 英寸， 我们建议使用芯轴。这可以保 证供料器可靠运行。 图 5.4 - 4 插入大料盘芯轴 (1) 料车 (2) 芯轴的位置 (3) 分隔板 (4) 芯轴 （放大）
5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE S-27 HM
5.4 进行全面检查 软件版本 SR.503.XX 2003 年 3 月中文版
104
5
图
5.4 - 3
元件转换料台料带容器中的分隔板
(1) 分隔板的导轨
(2) 料带容器
(3) 废料带容器
(4) 分隔板的支承杆
(5) 分隔板
步骤：
A 将带墨嘴的分隔板插在料带容器前部的导轨下。
B 沿方向 (B) 推动分隔板。
C 啮合支承杆 (5) 上的分隔板。
用户手册 SIPLACE S-27 HM 5 操作员，生产线工程师，维护工程师
软件版本 SR.503.XX 2003 年 3 月中文版 5.4 进行全面检查
105
5.4.6 使用大料盘芯轴。
Æ 使用大料盘时，将芯轴插入到分隔板。
请注意
如果料盘直径超过 5 英寸，我们建议使用芯轴。这可以保证供料器可靠运行。

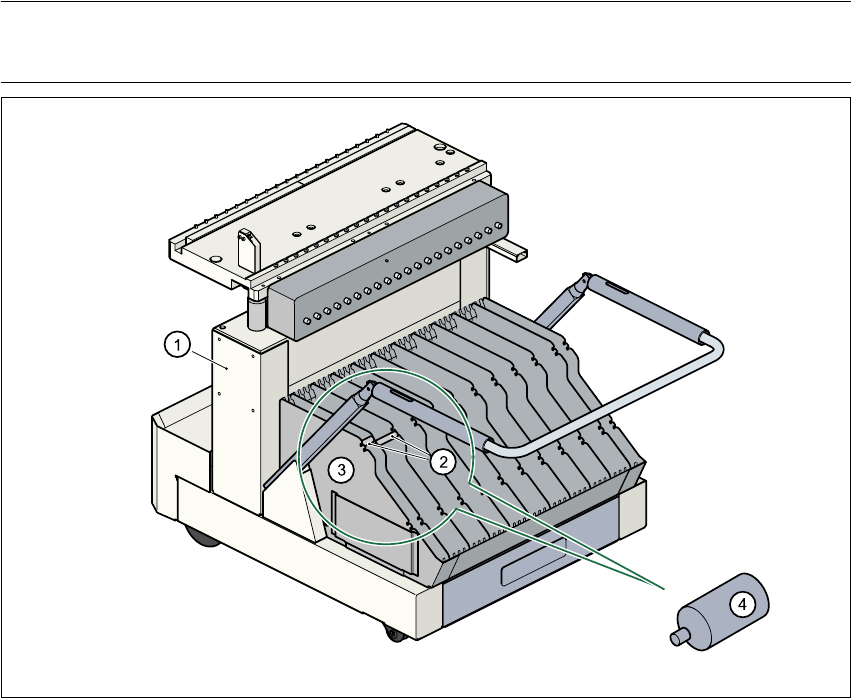

图
5.4 - 4
插入大料盘芯轴
(1) 料车
(2) 芯轴的位置
(3) 分隔板
(4) 芯轴 （放大）
5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE S-27 HM
5.5 贴片机的初步安装 软件版本 SR.503.XX 2003 年 3 月中文版
106
5.5 贴片机的初步安装
按照以下步骤，完成贴片机的初步安装。
Æ 从供料器组件中取出料带，并用吸尘器吸净组件的表面以及料带导向器的周围区域。
Æ 清空废料带容器 （见图 5.4 - 2 中的 3）。
Æ 用一块浸有无水乙醇的布，擦净供料器的支承表面。
Æ 用一块无纺布，将少量 WD40 防锈液涂于支承表面上。
Æ 用吸尘器或一把短毛刷清除元件料台上散落的元件。
注意
避免用手指从元件料台的磁性导轨上取下元件，因为细小的金属碎片也可能会造成伤害。 5
注意
元件料台的压缩空气分配器轨道用于连接散料盒供料器。此轨道与 PCB 的传送导轨的走向
平行，而且上面具有带开口的吸嘴。要确保吸嘴不被弄脏，亦不会与润滑油或润滑脂相接
触。润滑脂、润滑油或脏物既可导致供料器出现故障，也会使供料器中的元件变得无法使
用！ 5
Æ 检查磁性轨道上的表面是否有凹凸不平处或损伤，必要时用油石磨光。
Æ 用浸有无水乙醇的布擦洗磁性轨道。
Æ 用一块无纺布将少量 WD40 防锈液涂在磁性轨道上。
Æ 用一块浸有无水乙醇的布擦洗元件料台的支承表面，然后用一块无纺布涂以少量防锈 WD40。
Æ 用吸尘器清理料带容器。
Æ 确保供料器正确地分隔开。
Æ 供料器的所有柱销是否插在正确的位置？
Æ 确保供料器的料带传送装置间隔正确。
Æ 将供料器前部的废料带长度缩短至 1 厘米。
Æ 检查料带容器中的分隔板是否正确插入 （见图 5.4 - 2 中的 5）。
Æ 检查元件料盘的直径，并插入大料盘芯轴。
Æ 将短料带的端头接在一起。
维护初步安装区的人员能使用的设备与贴片机操作员使用的相同。详细设备清单见第 5.2 节。
注意
如果设备有缺陷，则贴片机操作员应该口头或书面通知初步安装区的人员。
